4OM-1513 1-28 第一章3.维护保养部位 滑道宽变更用 直线导轨(右侧) (1) 上升支撑台Z轴。 (2) 用刷子或刮刀涂刷润滑油。 每五年 注油 滑道宽变更用 直线导轨(左侧) (1) 上升支撑台Z轴。 (2) 用刷子或刮刀涂刷润滑油。 每五年 注油 滑道宽变更用 直线导轨(右侧) 每月 清扫 请用油棉纱清扫。 请注意不要残留纱头。 滑道宽变更用 直线导轨(左侧) 每月 清扫 请用油棉纱清扫。 请注意不要残留纱头。 滑…
4OM-1513
1-27
第一章3.维护保养部位
支撑台上下轴
导套
每月 清扫
请用油棉纱清扫。
请注意不要残留纱头。
(1) 上升支撑台Z轴。
(2) 用刷子或刮刀涂刷润滑油。
每六个月 注油
支撑台上下轴
导套(3个)
支撑台上下轴
滚珠丝杠(4个)
(1) 上升支撑台Z轴。
(2) 用刷子或刮刀涂刷润滑油。
每六个月 注油
F4A19
线路板紧固用直线导轨
每月 清扫
请拆卸机盖，用油棉纱清扫。
请注意不要残留纱头。
线路板紧固用直线导轨
每五年 注油
请拆卸机盖，用刷子或刮刀涂刷
润滑油。
后侧
F4A20
0908-001
Note
Note
4OM-1513
1-28
第一章3.维护保养部位

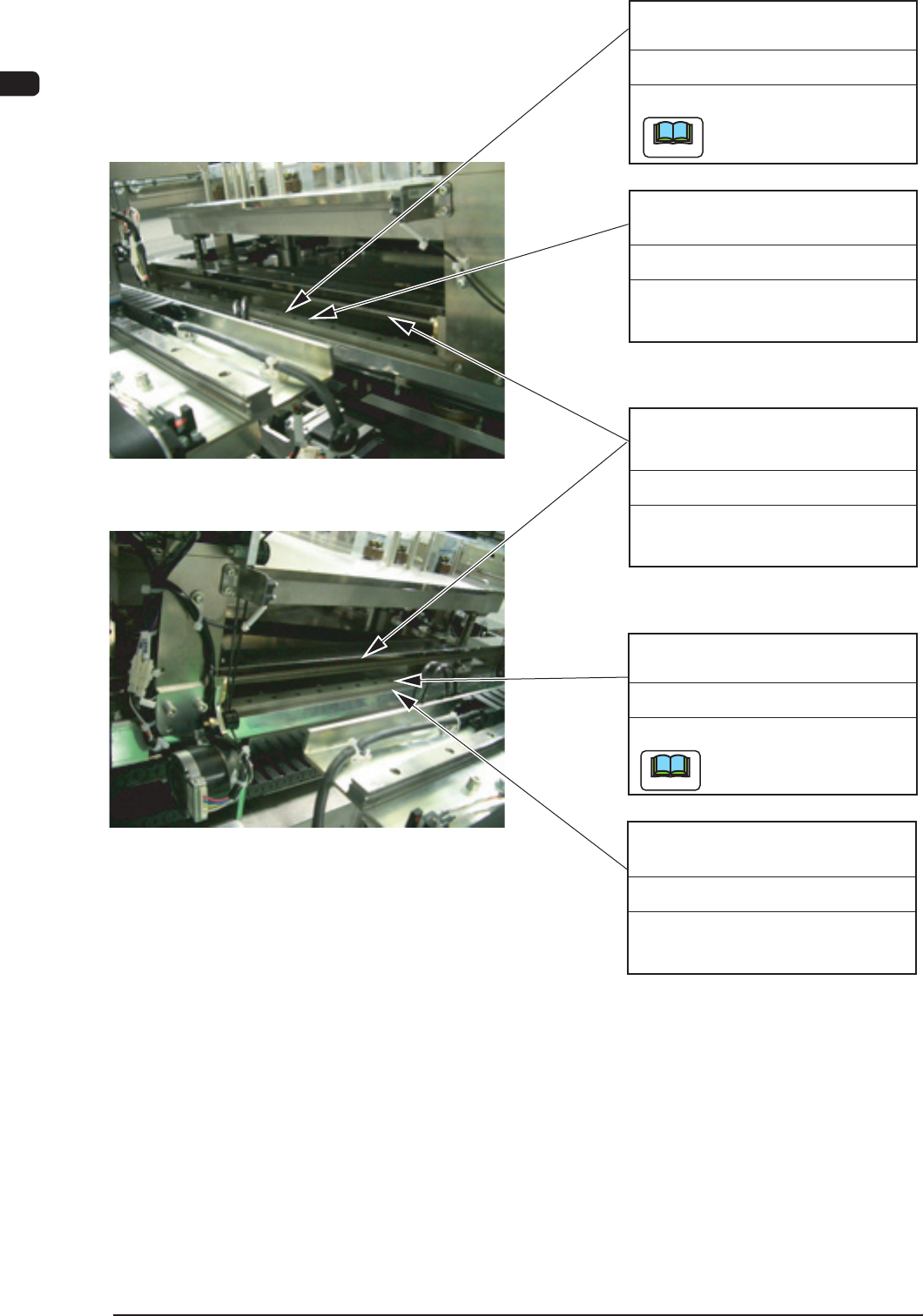

滑道宽变更用
直线导轨(右侧)
(1) 上升支撑台Z轴。
(2) 用刷子或刮刀涂刷润滑油。
每五年 注油
滑道宽变更用
直线导轨(左侧)
(1) 上升支撑台Z轴。
(2) 用刷子或刮刀涂刷润滑油。
每五年 注油
滑道宽变更用
直线导轨(右侧)
每月 清扫
请用油棉纱清扫。
请注意不要残留纱头。
滑道宽变更用
直线导轨(左侧)
每月 清扫
请用油棉纱清扫。
请注意不要残留纱头。
滑道宽变更用梯形螺丝
(左侧)、(右侧)
(1) 上升支撑台Z轴。
(2) 用刷子或刮刀涂刷润滑油。
每六个月 注油
右侧
左侧
F4A21
0908-001
Note
Note
4OM-1513
1-29
第一章3.维护保养部位
3.2.7 工作台部

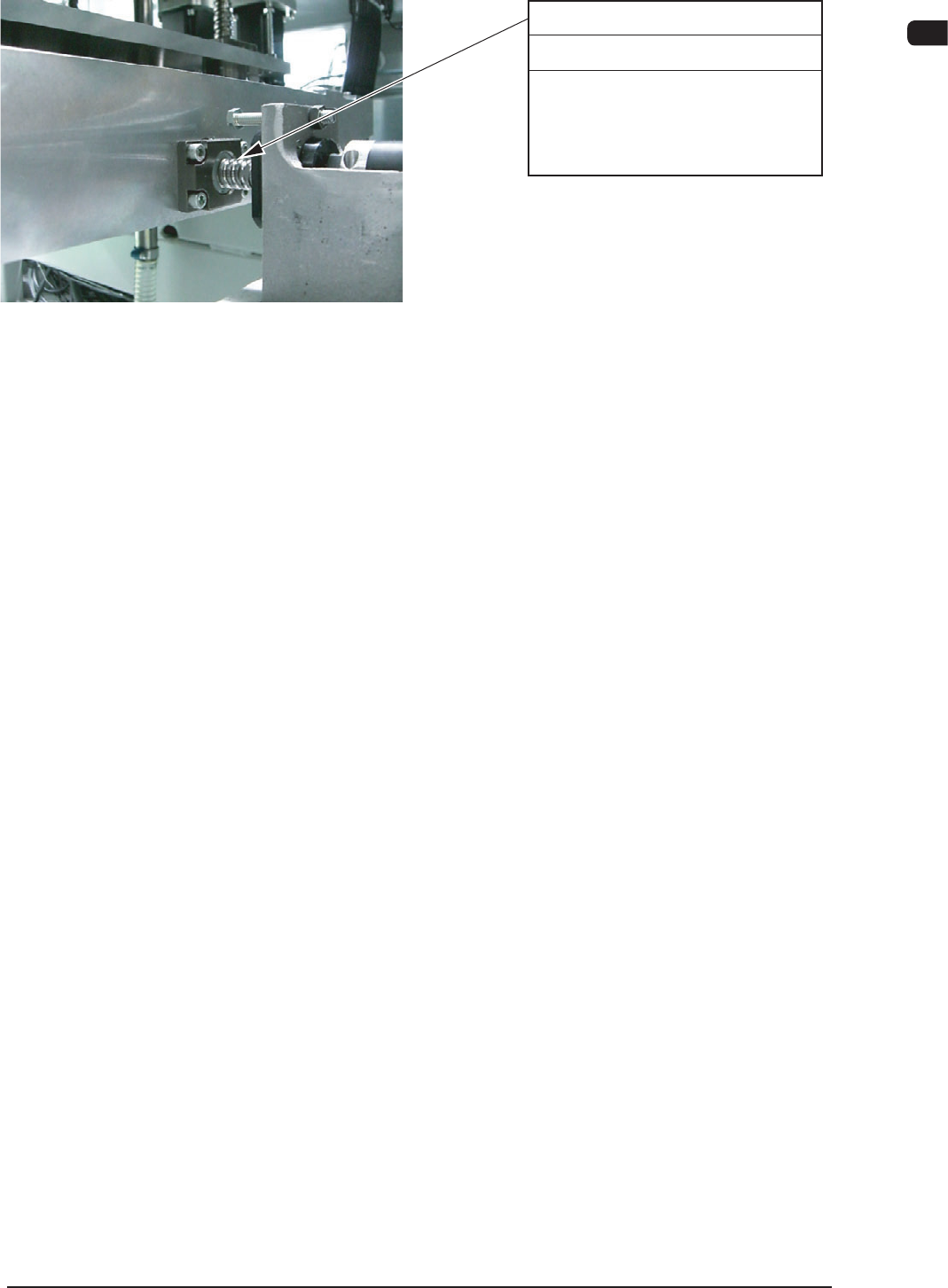

工作台X轴滚珠丝杠
(1) 将工作台Z轴上升到印刷位
置。
(2) 拆卸工作台前侧的机盖。
(3) 用刷子或刮刀涂刷润滑油。
每六个月 注油
F4A23
0908-001
