4OM-1513 1-31 第一章3.维护保养部位 请用刷子或刮刀涂刷润滑油。 初次在一个月后，以后每三个月 注油(NM1) 工作台 轴移动轴承外周 请用刷子或刮刀涂刷润滑油。 每六个月 注油 工作台 轴滚珠丝杠 请用油棉纱清扫。 每月 清扫 请注意不要残留纱头。 工作台 轴直线导轨 用注油枪从注油嘴注入新的润 滑油。 从装置背面注油。 每五年 注油 使用助推杆为H形。 工作台 轴直线导轨 F4A25 0908-001 Note …
4OM-1513
1-30

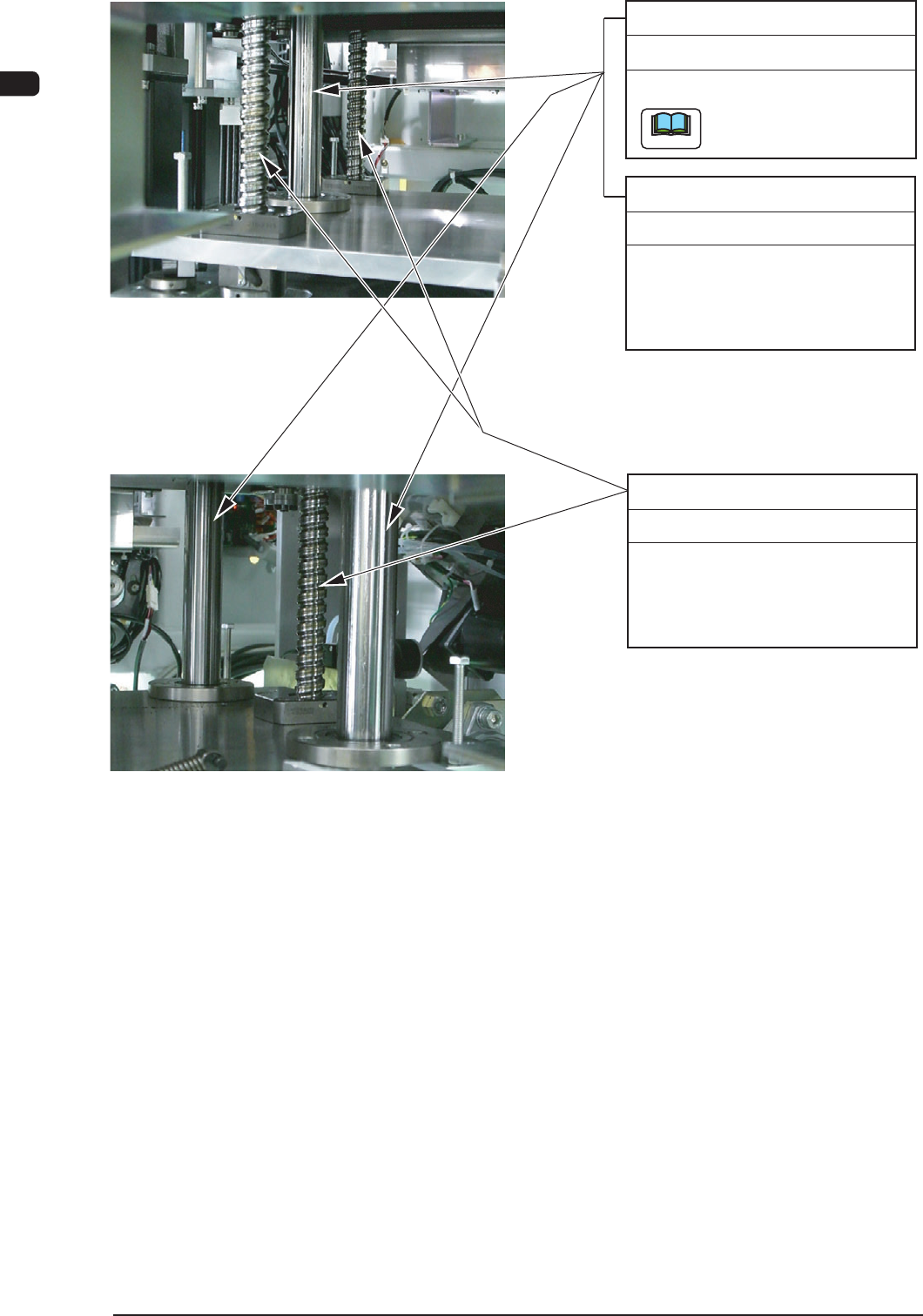

第一章3.维护保养部位
工作台Z轴滚珠丝杠
(1) 将工作台Z轴上升到印刷位
置。
(2) 拆卸工作台前侧的机盖。
(3) 用刷子或刮刀涂刷润滑油。
每六个月 注油
(1) 将工作台Z轴上升到印刷位
置。
(2) 拆卸工作台前侧的机盖。
(3) 用刷子或刮刀涂刷润滑油。
每六个月 注油
工作台Z轴导套
工作台Z轴导套
每月 清扫
请用油棉纱清扫。
请注意不要残留纱头。
F4A24
0908-001
Note
4OM-1513
1-31

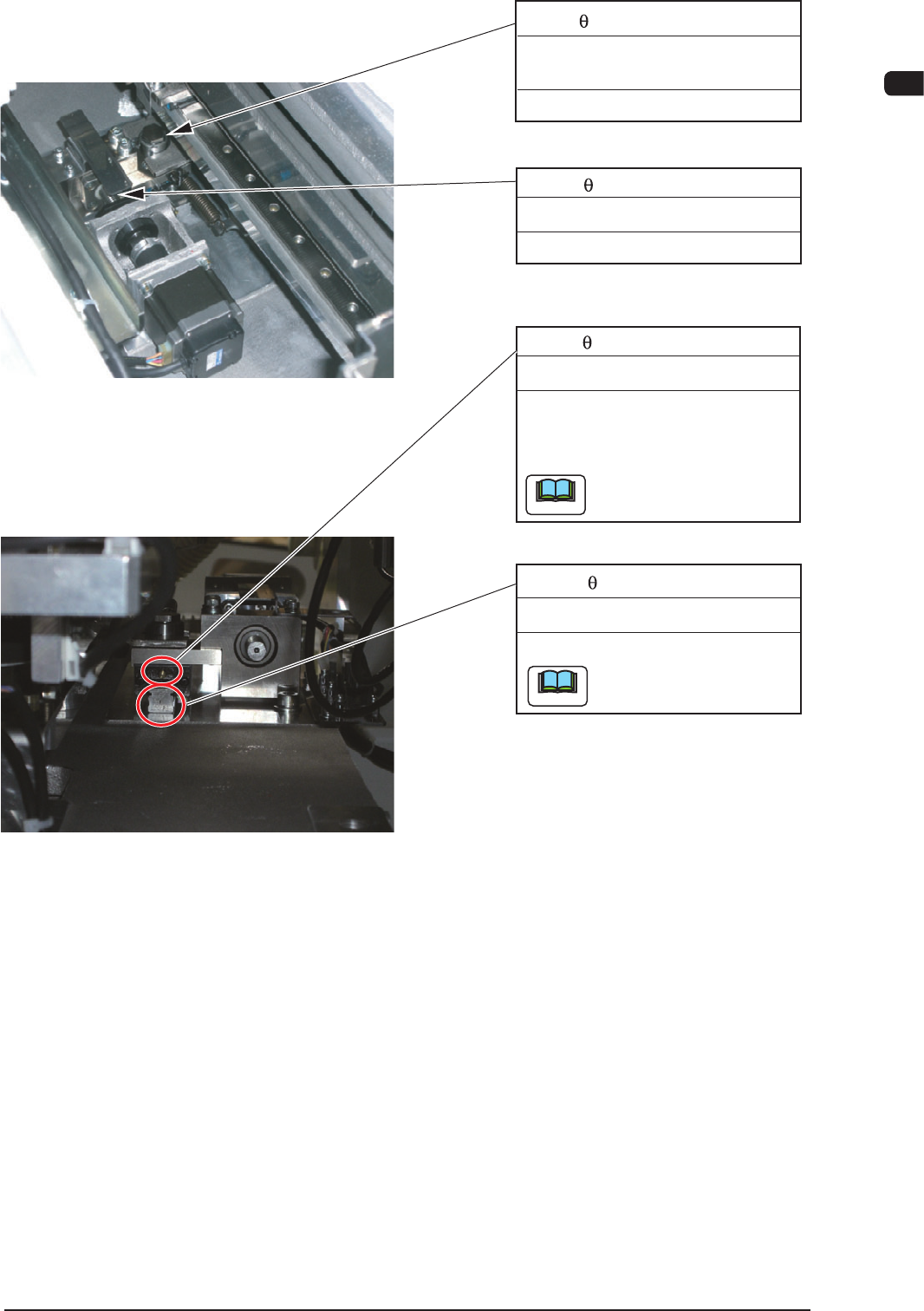

第一章3.维护保养部位
请用刷子或刮刀涂刷润滑油。
初次在一个月后，以后每三个月
注油(NM1)
工作台
轴移动轴承外周
请用刷子或刮刀涂刷润滑油。
每六个月 注油
工作台 轴滚珠丝杠
请用油棉纱清扫。
每月 清扫
请注意不要残留纱头。
工作台 轴直线导轨
用注油枪从注油嘴注入新的润
滑油。
从装置背面注油。
每五年 注油
使用助推杆为H形。
工作台 轴直线导轨
F4A25
0908-001
Note
Note
4OM-1513
1-32

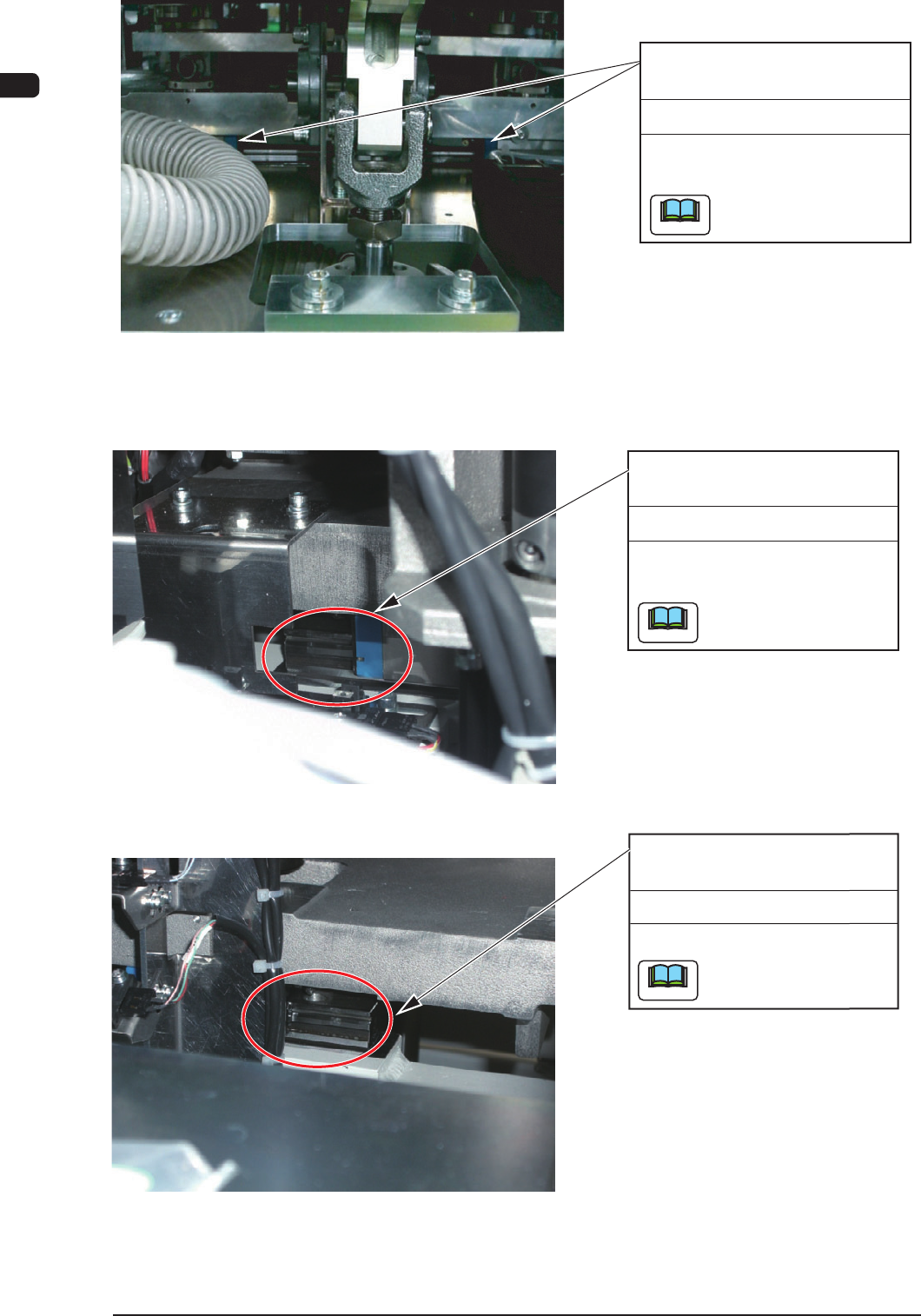

第一章3.维护保养部位
工作台X轴直线导轨
每五年 注油
(左侧)、(右侧)
用刷子或注油枪，从注油嘴注
入新的润滑油。
使用助推杆为U形和P形。
前侧
F4A26
工作台X轴直线导轨
每六个月 注油
(左侧)
使用助推杆为SPK-3C。
用刷子或注油枪，从注油嘴注
入新的润滑油。
请用油棉纱清扫。
每月 清扫
工作台X轴直线导轨
请注意不要残留纱头。
(右侧)
后侧左
后侧右
F4A27
0908-001
Note
Note
Note
