第一章4.维护保养方法
4.1.2 刮板头高度的调整方法
•
胶皮刮板时
调整步骤
(1) 拧松制动螺母。
制动螺母
L

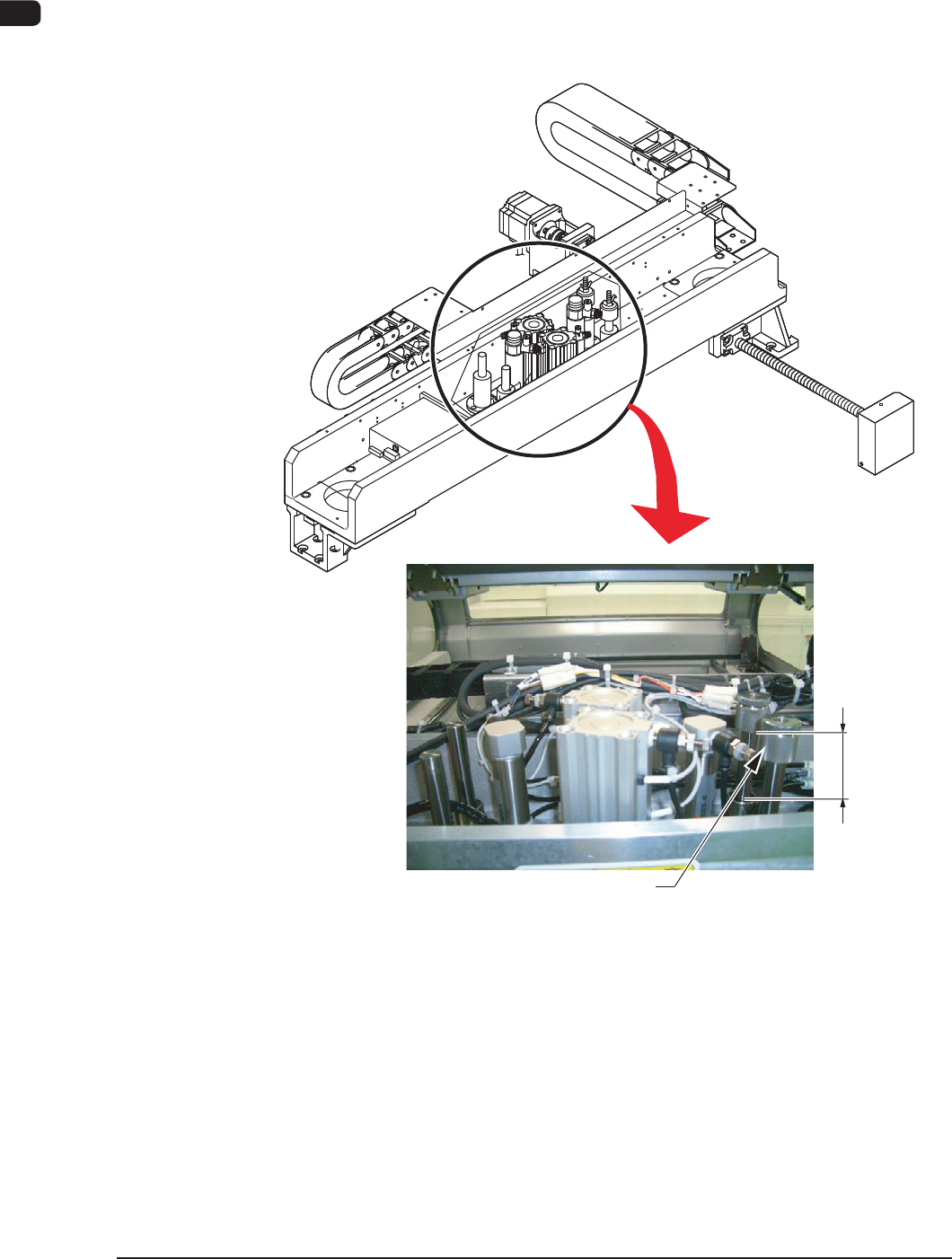

刮板头部F4A34
0908-001
4OM-1513
1-39
第一章4.维护保养方法
(2) 代替 L 尺寸 ( 球形套管上端面和制动螺母下端面之间的距离 ) 调整挤压
量。
对刮板丝网的挤压量设定为 1.0mm。( 出厂时 )
顺时针方向旋转一次制动螺母，挤压量变小 1.0mm。反之逆时针方向转
一次制动螺母，挤压量变大 1.0mm。
挤压量 气杠上升时的 L 尺寸
0.5mm 57.0(58.5)mm
1.0mm 57.5(59.0)mm( 标准设定 )
1.5mm 58.0(59.5)mm
T4A12
( ) 内为使用以下金属刮板的情况。
Permalex 产 : 型号 PLX-A3060-270
PLX-A3060-350
(3) 从
“
装置维护
”
菜单的
“
手动操作
”
子菜单的
“
印刷部
”
选项卡进行操作，
在处于印刷位置的线路板上挤压刮板。
请参考 T4A12 确认 L 尺寸和挤压量的关系。
0908-001
4OM-1513
1-40
第一章4.维护保养方法
4.1.3 风机过滤器的更换
作业步骤
(1) 拆卸正面下侧机盖，将挡板放在上面。
拆卸固定过滤器盖的夹子。
(4 处 )
夹子

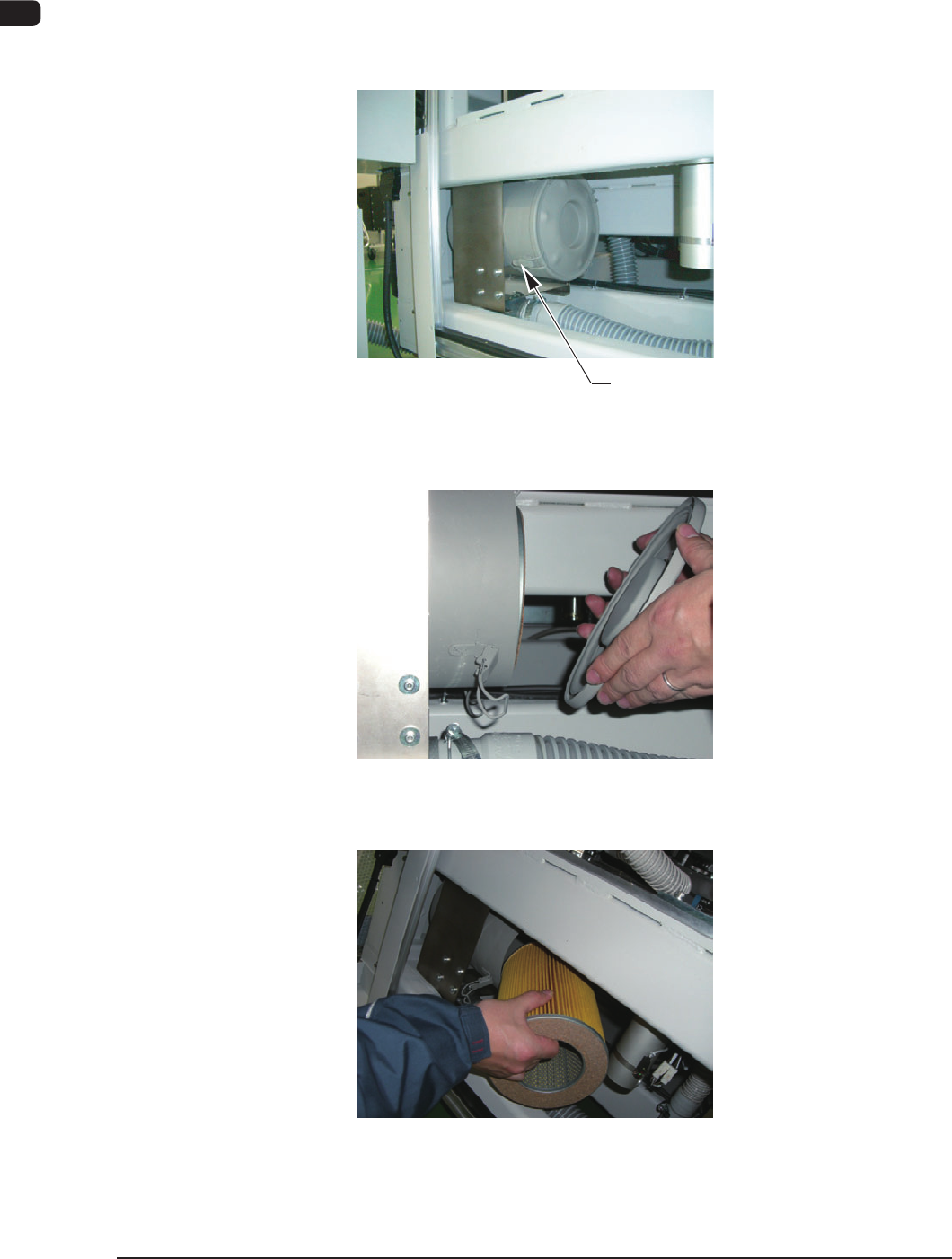

F4A35
(2) 拆卸盖子。
F4A36
(3) 拆卸过滤器，用气枪、电吸尘器除去附着在过滤器的灰尘。
F4A37
