CM101机械Part List - 第109页
Kit Name Rank Q'ty 番 号 Part No. キット名 品番 数量 ﾗﾝｸ 頁 Page No. 8 CM101-D:モジュラーマウンタ CM10 1-D:M odul ar Place ment M achine キットリスト Model No. 製品品番 Model Name 製品名称 NM-EJM5B KIT LIST 1 39 KXFX03XTA00 Splicing Jig Cart スプライシング…
8
CM101-D:モジュラーマウンタ
CM101-D:Modular Placement Machine

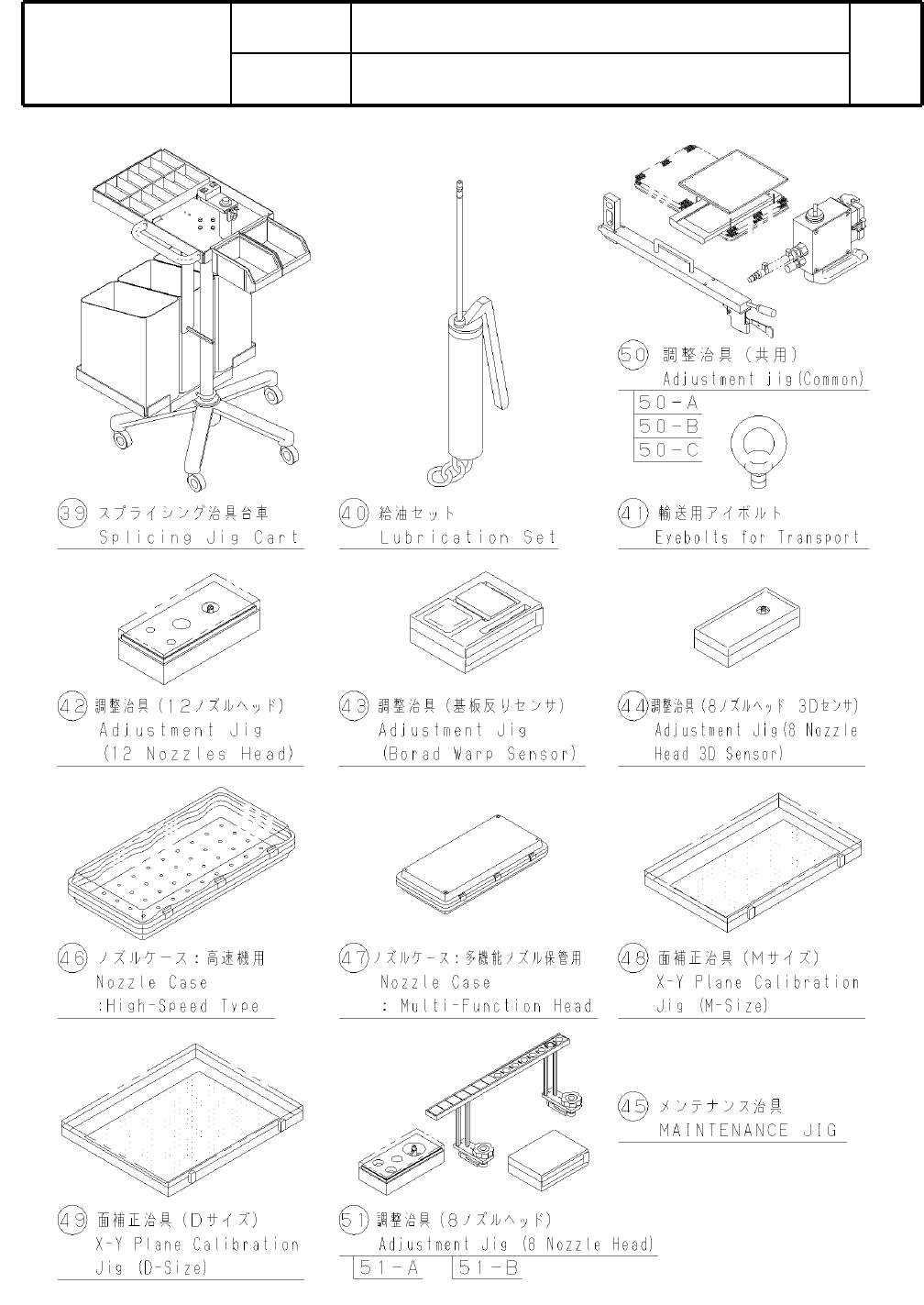

キットレイアウト
Model No.
製品品番
Model Name
製品名称
NM-EJM5B
KIT LAYOUT
U15
( KEJM5BS-13-8 )
Kit Name
RankQ'ty
番
号
Part No.
キット名
品番
数量 ﾗﾝｸ
頁
PageNo.
8
CM101-D:モジュラーマウンタ
CM101-D:Modular Placement Machine
キットリスト
Model No.
製品品番
Model Name
製品名称
NM-EJM5B
KIT LIST
1
39
KXFX03XTA00 Splicing Jig Cart
スプライシング治具台車
S125
1
40
KXFX038AA00 Lubrication Set
給油セット
S127
1
41
KXFX04KHA00 Eyebolts for Transport
輸送用アイボルト
S129
1
42
N610036851AA Adjustment Jig(12 Nozzles Head)
調整治具(12ノズルヘッド)
S131
1
43
N610049438AA Adjustment Jig(Borad Warp Sensor)
調整治具(基板反りセンサ)
S133
1
44
N610078258AA
Adjustment Jig(8 Nozzle Head 3D Sensor):CM602-L
調整治具(8ノズルヘッド 3Dセンサ):CM602-L
S135
1
45
KXFX037LA00 MAINTENANCE JIG
メンテナンス治具
S139
1
46
N610008706AA Nozzle Case:High-Speed Type
ノズルケース:高速機用
S141
1
47
N610087275AA Nozzle Case:Multi-Function Head
ノズルケース:多機能ノズル保管用
S143
1
48
N610057763AA
X-Y Plane Calibration Jig (M-Size)
面補正治具(Mサイズ)
S145
1
49
N610057764AA
X-Y Plane Calibration Jig (D-Size)
面補正治具(Dサイズ)
S147
1
50
KXFX037HA00 Adjustment Jig(Common)
調整治具(共用)
S149
1
51
N610057785AA Adjustment Jig(8 Nozzle Head)
調整治具(8ノズルヘッド)
S155
U16
9
CM101-D:モジュラーマウンタ
CM101-D:Modular Placement Machine
キットレイアウト
Model No.
製品品番
Model Name
製品名称
NM-EJM5B
KIT LAYOUT
U17
( KEJM5BS-13-9 )
