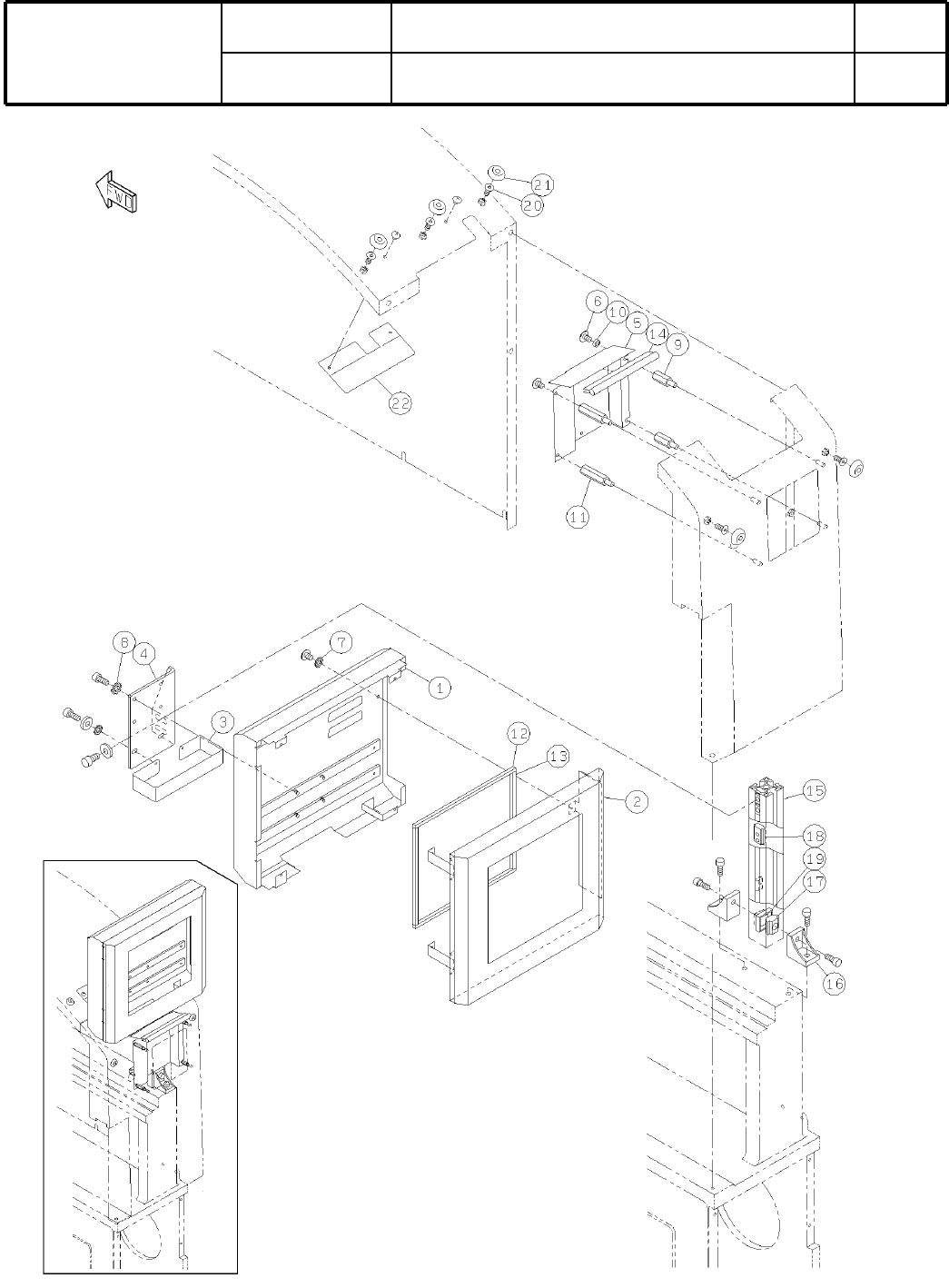

Ref No. Remark s R 1 Q'ty 22 後 部操 作盤対応ユニット Rear Side Color Touch Panel Supp ort Unit ｲﾗｽﾄ No. Part No. 品 名 品番 数量 R 2 パーツリスト Kit N o . キット品 番 Kit Name キット名称 N610044034AA Part Name 備 考 ｾｸｼｮﾝNo. PARTS LIST Section No. …
22
後
部操
作盤対応ユニット
Rear Side Color Touch Panel Support Unit
パーツレイアウト
Ki
t
N
o
.
キット
品番
Kit Name
キット名称
N610044034AA
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
--
S81
( KN610044034AA-05 )
Ref
No.
Remarks
R
1
Q'ty
22
後
部操
作盤対応ユニット
Rear Side Color Touch Panel Support Unit
ｲﾗｽﾄ
No.
Part No.
品 名品番 数量
R
2
パーツリスト
Kit N
o
.
キット品
番
Kit Name
キット名称
N610044034AA
Part Name
備 考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
COVER
1
1 N210073945AA
COVER
1
2 N210073946AA
COVER
1
3 N210063798AA
BRACKET
1
4 N210043233AC
COVER
1
5 N210006136AA
SCREW
9
6 N510018279AA
Cross recessed Truss head machine screw M4X6-4.8 A2J (Trivalent)
WASHER
5
7 N510018762AA
Toothed lock washer 4 External toothed Steel Unichrome white (Trivalent)
WASHER
4
8 N510018765AA
Toothed lock washer 5 External toothed Steel Unichrome white (Trivalent)
SPACER
2
9 KXF01AAAA00 BSU-415
WASHER
2
10 KXF0DYNPA00 WSSB6-4-2
SPACER
2
11 KXF06PVAA00 BSU-425
PACKING
2
12 KXF0DKJAA00 UC-300286(DA 0DKJA)
PACKING
2
13 KXF0DKKAA00 UC-300286(DA 0DKKA)
TRIM
1
14 N610067477AA
FRAME
1
15 N510027959AA SFF-404 L=298
BRACKET
2
16 KXF0E10SA00 HBLFSNK8
NUT
4
17 N510013402AA SFN-TL8
NUT
2
18 N510022803AA SFN-LL4
CAP
4
19 KXF0E01GA00 SFA-907
BOLT
5
20 N510017630AA
Hexagon socket Flat head bolt M5X12-10.9 A2J (Trivalent)
CPA
5
21 KXF0DWXUA00 CP-328-B-5 ivory(DDA KXF0DWXUA00)
COVER
1
22 N210096135AA
S82
--
( KN610044034AA-05 )
23
HUB オプション対応ユニット
HUB Option Support Unit
パーツレイアウト
Kit No.
キット品
番
Kit Name
キット名称
N610056773AA
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
S83
