- 11 1 - 56. CV S COMP ON ENT S ( N EW T YPE ) ＣＶＳ 関係（新タイプ） 12 12 12 26 2 3 3 4 4 5 6 7 7 8 9 9 10 10 11 11 13 14 15 16 18 19 19 20 21 22 23 24 25 1 17 23
- 110 -
NOTE( 注記 ) *BEFORE M/C REV.H(2070), REV.B(2070C), REV.J(2080), REV.D(2080R)
マシン ＲＥＶ．Ｈ（２０７０），ＲＥＶ．Ｂ（２０７０ Ｃ），
ＲＥＶ．Ｊ（２０８０），ＲＥＶ．Ｄ（２０８０ Ｒ）以前
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-29034 N-TESTER UNIT
テスターユニット
1
2 400-01788 SURFACE VERIFICATION UNIT
ベリフィケーション外観組
(1)
3 400-01712 CVS GUARD
ＣＶＳ ガード
(1)
4 E7601-705-000 CONTACT V
コンタクト Ｖ
(2)
5 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(2)
6 SM-6021202-TN SCREW
六角穴ボルト Ｍ ２ Ｌ ＝１２
(2)
7 WS-0210002-KN SPRING WASHER M2
ばね座金 Ｍ ２
(2)
8 WP-0220301-SC WASHER M2
平座金みがき丸 Ｍ ２
(2)
9 400-57185 SPACER
スペーサ
(2)
10 HX-0005500-0D RUBBER BUSH D
ゴム ブッシュ Ｄ
(1)
11 E7602-705-000 CONTACT BASE R
コンタクトベース Ｒ
(1)
12 SL-4860681-SC SCREW M2.6 X 6
なべ小ねじセムス Ｍ ２．６ Ｌ ＝６
(2)
13 WP-0280500-SC WASHER
平座金小形丸 Ｍ ２．５
(2)
14 E7603-705-000 CONTACT BASE L
コンタクトベース Ｌ
(1)
15 SL-4860681-SC SCREW M2.6 X 6
なべ小ねじセムス Ｍ ２．６ Ｌ ＝６
(2)
16 WP-0280500-SC WASHER
平座金小形丸 Ｍ ２．５
(2)
17 E7604-705-000 VERFYCATION LINK L
ベリフィケーションリンク Ｌ
(1)
18 E7605-705-000 VWRFYCATION LINK R
ベリフィケーションリンク Ｒ
(1)
19 E3210-700-000 LINK WASHER S
リンクワッシャ Ｓ
(2)
20 E7606-705-000 V LINK SCREW S
Ｖ リンクスクリュー Ｓ
(2)
21 E7607-705-000 V LINK SCREW L
Ｖ リンクスクリュー Ｌ
(1)
22 E7608-705-000 V LINK SPACER
Ｖ リンクスペーサ
(1)
23 E7609-705-000 V CYLINDER BASE
Ｖ シリンダベース
(1)
24 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
25 PA-0601013-A0 AIR CYLINDER
エアシリンダ
(1)
26 SM-6031202-TN B0LT
六角穴ボルト Ｍ ３ Ｌ ＝１２
(2)
27 PC-0105190-00 SPEED CONTROLLER
スピード コントローラ
(1)
28 PC-0105080-00 SPEED CONTROLLER
スピードコントローラ
(1)
29 E7610-705-000 V CYLINDER ANGLE
Ｖ シリンダアングル
(1)
30 SL-4860681-SC SCREW M2.6 X 6
なべ小ねじセムス Ｍ ２．６ Ｌ ＝６
(1)
31 WS-0270002-KN SPRING WASHER M2.6
ばね座金 Ｍ ２．６
(1)
32 WP-0280501-SC WASHER M2.6
平座金みがき丸 Ｍ ２．６
(4)
33 E7611-705-000 V CYLINDER BUSH
Ｖ シリンダブッシュ
(1)
34 E7612-705-000 VERFYCATION BASE
ベリフィケーションベース
(1)
35 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
36 PJ-0460390-01 ELBOW
バーブエルボ
(1)
37 E2610-760-000 BARB COUPLING
バーブ結合
(2)
38 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４ Ｘ ２．５
(0.5)
39 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４ Ｘ ２．５
(0.12)
40 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４ Ｘ ２．５
(0.06)
41 E7613-705-000 VERFY COVER
ベリファイカバー
(1)
42 SM-1030601-SN SCREW M3X0.5 L=6
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
43 E7614-705-000 COVER STUD A
カバースタッド Ａ
(4)
44 E7618-705-000 BOLL SLIDE
ボールスライド
(3)
45 SM-1860451-SC SCREW M2.6 L=4
皿小ねじ Ｍ ２．６ Ｌ ＝４
(6)
46 E9589-705-0A0 VRFY SV CABLE ASM.
ＶＲＦＹ ＳＶ ケ−ブル組
(1)
47 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
48 119-12706 SPACER
上差動目盛板スペーサ
(4)
49 PJ-3040400-04 ELBOW
レジューサエルボ
(1)
50 PJ-3050600-04 TEE
チーズ
(1)
51 400-28139 INTERNAL VERIFICATION UNIT
ベリフィケーション内部組
(1)
52 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(2)
53 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(2)
54 HX-0022300-00 ADJUSTABLE BUSH
自在ブッシュ
(0.1)
55 400-29036 N-VERIFY DMM ASM
デジタルマルチメータ組
(1)
56 400-28994 TESTER COVER
テスターカバー
(1)
57 SL-4031481-SC SCREW M3 X 14
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝１４
(4)
58 HX-0036700-00 BUSH
プッシュ
(0.1)
- 111 -

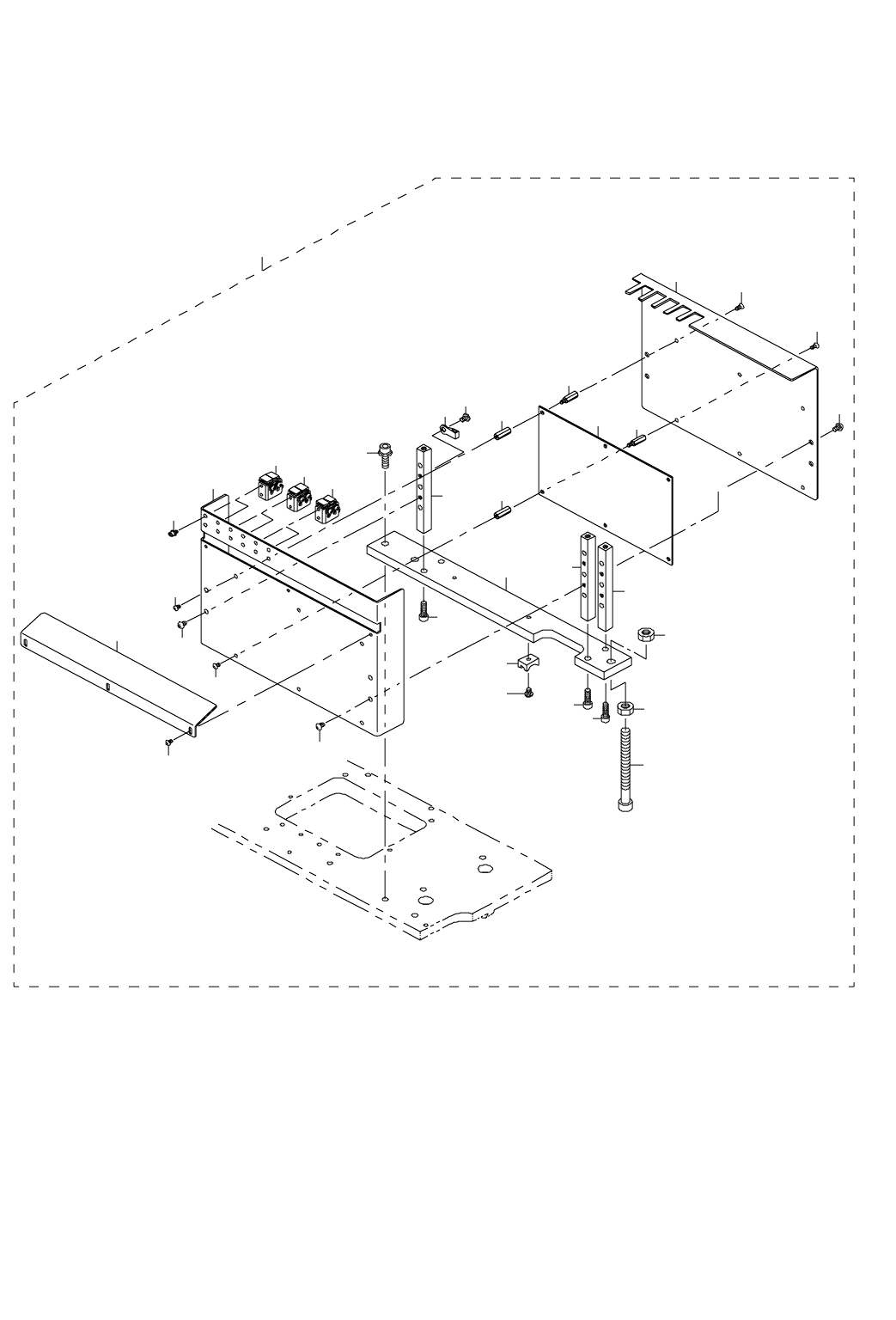

56. CVS COMPONENTS (NEW TYPE)
ＣＶＳ 関係（新タイプ）
12
12
1226
2
3
3
4
4
5
6
7
7
8
9
9
10
10
11
11
13
14
15
16
18
19
19
20
21
22
23
24
25
1
17
23
- 112 -
NOTE( 注記 ) *AFTER M/C REV.I(2070), REV.C(2070C), REV.K(2080), REV.E(2080R)
マシン ＲＥＶ．Ｉ（２０７０），ＲＥＶ．Ｃ（２０７０ Ｃ），
ＲＥＶ．Ｋ（２０８０），ＲＥＶ．Ｅ（２０８０ Ｒ）以降
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-11654 CVS UNIT
ＣＶＳ ユニット
1
2 401-11604 CVS STAND 70
ＣＶＳ スタンド ７０
(1)
3 400-47357 HTP_POLE_A
ＨＴＰ ポール Ａ
(2)
4 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
5 HX-0034400-00 HARNESS PARTS
束線パーツ
(1)
6 SM-4040601-SC SCREW M4X0.7 L=6 なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６ (1)
7 SM-6051202-TN SCREW M5X0.8 L=12
六角穴ボルト Ｍ ５ Ｘ ０．８ Ｌ ＝１２
(2)
8 400-95117 C VS PCB ASM
ＣＶＳ 基板組
(1)
9 400-48829 STUD17
スタッド１７
(6)
10 HX-0035400-0G BOARD PARTS
基板パーツ
(6)
11 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
(6)
12 401-01989 CONTACT SUB UNIT
コンタクト サブユニット
(6)
13 SL-6030592-TN SCREW M3 L=5
座金付き六角穴ボルト
(24)
14 401-11602 CVS PCB COVER 70
ＣＶＳ ＰＣＢ カバー ７０
(1)
15 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
(3)
16 400-47357 HTP POLE A
ＨＴＰ ポール Ａ
(2)
17 SM-6051202-TN SCREW M5X0.8 L=12
六角穴ボルト Ｍ ５ Ｘ ０．８ Ｌ ＝１２
(2)
18 401-11601 CVS COVER 70
ＣＶＳ カバー ７０
(1)
19 SM-1030552-TN PLATE SCREW M3 L=5
皿ねじ Ｍ ３ Ｌ ＝５
(6)
20 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
21 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
(2)
22 401-11605 SCREW M8 L90
六角穴付きボルト Ｍ ８ Ｌ ＝９０
(1)
23 NM-6080001-SC NUT M8X1.25
六角ナット Ｍ ８ １種
(2)
24 HX-0029400-00 FIXED BASE
固定ベース
(2)
25 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(2)
26 401-11603 CVS BRACKET 70
ＣＶＳ ブラケット ７０
(1)
