93. SYSTEM DIAGRAM (PLACEMENT MONITOR)
ＳＹＳＴＥＭ ＤＩＡＧＲＡＭ（プレースメントモニタ）
LNC62
EPV62
LAN
CPU B OARD
LAN
HUB PWR
COVER
EPV PC
SWITCHING HUB
3-2A
2-3A
2-2A
EPV61-CN1
LNC61-CN1
1-5C
Z TC- CN 8
Z TC- CN 5
ZTB-CN8
ZTB-CN5
ZTA-CN8
ZTA-CN5
I EEE1394a
REPEATER
EPV61/62 CH1CH 2
HUB PWR
COVER
I EEE13 94a
RE PE AT ER HUB
EPV PC
EPV61
CN1
ZTC SERVO
AMP( 1/3)
MR-MD110
CN 5
CN 8
ZTB SERVO
AMP(1/3)
MR- MD 1 1 0
CN 5
CN 8
ZTA SERVO
AMP(1/3)
MR- MD 1 1 0
CN5
CN 8
LNC61
I EEE1394a
REPEATER
I EEE 1 394 a
BOARD
LNC61/62
CH 1
CH1CH2CN1
CN014A
CN 0 1 4CN 0 1 4
POWER
UNI T
CN017A
CN016A
CN 0 1 7CN 0 1 7
POWER
UNI T
1
2
4
20
215 6
7
8
9
10
11
12
13
14
15
16
17
18
19
22
23
24
25
- 186 -
NOTE( 注記 ) #01....FOR 2070 ２０７０用
#02....FOR 2080 ２０８０用
#03....FOR 2080R ２０８０ Ｒ 用
#04....FOR 2080,2080R ２０８０，２０８０ Ｒ 用
#05....FOR 2070,2080 ２０７０，２０８０用
#06....REFER TO THE LAST PAGE 最終ページのマシン Ｒｅｖ 管理表を参照下さい。
M/C REV CHART.
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-55290 4AXIS SERVO AMP
４軸一体型サーボアンプ
1
2
#02
401-02159 ENCODER CABLE 80 ASM
エンコーダケーブル８０組
1
3
#01
400-89210 ENCODER CABLE ASM
エンコーダケーブル組
1
4
#03
401-02160 ENCODER CABLE 80R ASM
エンコーダケーブル８０ Ｒ 組
1
5
#04
401-05810 LNC62
ＬＮＣ ６２
1
6 #01 400-89198 LNC61 ＬＮＣ ６１ 1
7 400-44517 1394 ROBOT CABLE ASM
１３９４ロボットケーブル組
1
8 400-48078 IEEE1394 REPEATER BOARD
ＩＥＥＥ １３９４リピータボード
1
9 400-44516 1394 RELAY CABLE ASM
１３９４中継ケーブル組
1
10
#06
401-50021 IEEE1394 BOARD
ＩＥＥＥ １３９４ボード
1
11 401-02162 S.HUB PWR CABLE ASM
Ｓ ハブ電源ケーブル組
1
12 400-73033 SWITCHING HUB
スイッチングハブ
1
13 HW-0018100-80 LAN CABLE
ＬＡＮ ケーブル
1
14 HW-0018100-80 LAN CABLE
ＬＡＮ ケーブル
1
15
#06
401-07372 CPU BOARD
ＣＰＵ ボード
1
16
#05
400-89216 HUB PWR RELAY CABLE ASM
ハブ電源中継ケーブル組
1
17
#03
401-02161 HUB PWR RERAY CABLE ASM(R)
ハブ電源中継ケーブル組（Ｒ）
1
18 401-41914 HUB PWR CABLE ASM
ハブ電源ケーブル組
1
19 401-41912 1394 REPEATER HUB
１３９４リピータハブ
1
20
#04
401-02158 EPV62
ＥＰＶ ６２
1
21
#01
400-89197 EPV61
ＥＰＶ ６１
1
22 400-44517 1394 ROBOT CABLE ASM
１３９４ロボットケーブル組
1
23 400-48078 IEEE1394 REPEATER BOARD
ＩＥＥＥ １３９４リピータボード
1
24 400-48033 1394 CABLE 4.5M
１３９４ケーブル４．５ Ｍ
1
25 401-02157 1394 ADAPTER CABLE
１３９４アダプタケーブル
1
- 187 -

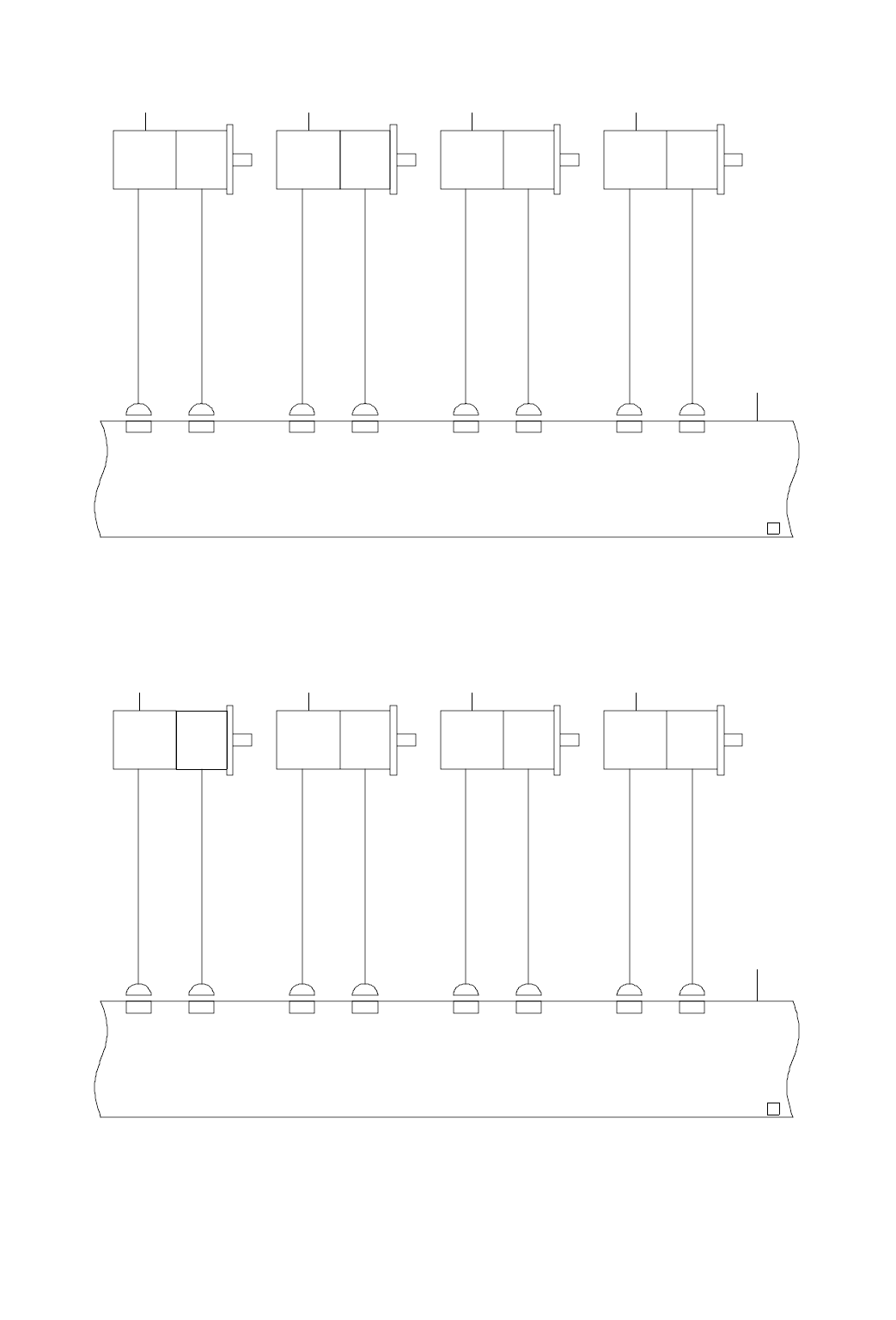

94. SYSTEM DIAGRAM (PLACEMENT MONITOR/ZT1,2,3,4 MOTOR)
ＳＹＳＴＥＭ ＤＩＡＧＲＡＭ（プレースメントモニタ／ ＺＴ １，２，３，４ ＭＯＴＯＲ）
3-4B
1-1C
3-4A
1-1B
CNP2A
CN2A
CNP2B
CN2B
CNP2C
CN2C
CNP2D
CN2D
CNP2 A
CN2A
CNP2 B
CN2B
CNP2 C
CN2C
CNP2 D
CN2D
ID
1
ID
0
ZTB SERVO
AMP(2/3)
MR-MD110
ZTA SERVO
AMP(2/3)
MR-MD110
T4 MOTOR
HC-BP0136D-S1
T3
MOTOR
HC-BP0136D-S1
Z4 MOTOR
HC-BH0336LW-S4
Z3 MOTOR
HC-BH0336LW-S4
T2
MOTOR
HC-BP0136D-S1
T1 MOTOR
HC-BP0136D-S1
Z2 MOTOR
HC-BH0336LW-S4
Z1 MOTOR
HC-BH0336LW-S4
1234
5678
9
10
