- 45 -
23. LIFTER UNIT COMPONENTS (2)
リフターユニット関係（２）
3
5
11
7
8
10
6
9
16
13
12
15
14
17
18
23
22
21
20
24
3
19
24
20
22
21
23
19
4
4
25
1
2
31
30
27
32
28
33
34
35
41
40
39
38
47
46
45
49
42
44
43
51
52
54
53
56
55
37
61
18
25
29
36
50
26
26
62
62
63
65
64
48
66
59
58
57
60
- 46 -
NOTE( 注記 ) #01....FOR FRONT OF THE MACHINE マシン前側用
#02....FOR REAR OF THE MACHINE マシン後側用
#03....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
400-59915 ROLLER GUIDE F ASSY
ローラガイド Ｆ 組
1
2
#02
400-59916 ROLLER GUIDE R ASSY
ローラガイド Ｒ 組
1
3 400-46580 ROLLER GUIDE F
ローラガイド Ｆ
(2)
4
#02
400-46628 ROLLER GUIDE R
ローラガイド Ｒ
(2)
5 E2631-729-0A0 BANK VALVE L ASM.
バンクバルブ Ｌ 組
(1)
6 E2631-729-000 BANK VALVE BRACKET
バンクバルブブラケット
(1)
7 PV-0105050-00 MECHANICAL VALVE
メカニカル バルブ
(1)
8 SL-6042592-TN SCREW
座金付き六角穴ボルト
(2)
9 E2811-729-000 VALVE NUT PLATE
バルブナットプレート
(1)
10 PJ-3040405-05 ELBOW
エルボユニオン
(1)
11 PX-0505010-00 SILENCER
消音器
(1)
12 E2631-729-AA0 BANK VALVE R ASM.
バンクバルブ Ｒ 組
(1)
13 E2631-729-000 BANK VALVE BRACKET
バンクバルブブラケット
(1)
14 PV-0105050-00 MECHANICAL VALVE
メカニカル バルブ
(1)
15 SL-6042592-TN SCREW
座金付き六角穴ボルト
(2)
16 E2811-729-000 VALVE NUT PLATE
バルブナットプレート
(1)
17 PJ-3040405-05 ELBOW
エルボユニオン
(2)
18 SM-1051452-TN PLATE SCREW M5 L=14
皿ねじ Ｍ ５ Ｌ ＝１４
(4)
19 E2777-721-0A0 BANK STOPPER ASM.
バンクストッパ組
(2)
20 E2777-721-000 BANK STOPPER
バンクストッパ
(1)
21 E2778-721-000 STOPPER RUBBER
ストッパゴム
(1)
22 E2779-721-000 STOPPER COLLAR
ストッパカラー
(2)
23 SL-6031292-TN SCREW M3 L=12
座金付き六角穴ボルト Ｍ ３ Ｌ ＝１２
(2)
24 SL-6051642-TN BOLT
座金付き六角穴ボルト
(4)
25 SM-1051052-TN SCREW M5 L=10
皿ねじ Ｍ ５ Ｌ ＝１０
4
26 SM-0040801-SC SCREW
トラスねじ Ｍ ４ Ｌ ＝８
4
27 400-00585 SELECTOR ASSY
セレクタ組
1
28 PV-0151170-A0 SELECTOR
セレクタ
(1)
29 PV-0251030-00 CHECK VALVE
チェックバルブ
(1)
30 PJ-3010651-03 HALF UNION 6XPT1/8
ハーフユニオン
(1)
31 PJ-3040651-03 SWIVEL ELBOW
自在エルボ
(2)
32 PX-0551040-00 SILENCER (PT1/8)
サイレンサ
(1)
3
3 E2793-721-000 FL LABEL
ＦＬ ステッカ
(1)
34 PJ-3080600-03 Y UNION
ユニオンワイ
2
35 PJ-3040600-01 ELBOW
レジューサエルボ
1
36
#01
BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６ Ｘ ４
6.5
37
#02
400-26804 DS CONNECTOR BRACKET
ＤＳ コネクタブラケット
1
38
#01
400-01770 BANK UP SENSOR(FL)ASSY
バンクアップセンサ（ＦＬ）組
1
39 400-12012 BANK UP SENSOR STAY
バンクアップセンサステイ
(1)
40 400-02167 BANK UP(F)SENS ASM.
バンクアップ（Ｆ）センサ組
(1)
41 SM-4860801-SC SCREW M2.6 L=8
なべ小ねじ Ｍ ２．６ Ｌ ＝８
(1)
42
#01
400-12013 BANK UP SENSOR DOG
バンクアップセンサドグ
1
43
#01
SM-6050802-TN BOLT
六角穴ボルト
2
44
#01
SM-1051452-TN PLATE SCREW M5 L=14
皿ねじ Ｍ ５ Ｌ ＝１４
2
45 400-00565 DRIVER BRACKET SUPPORT C ASM.
ドライバブラケットサポ−ト Ｃ 組
1
46 400-00598 DRIVER BRACKET SUPPORT C
ドライバブラケットサポート Ｃ
(2)
47 SL-6051042-TN SCREW
座金付き六角穴ボルト
(4)
48 SL-6051242-TN SCREW
座金付き六角穴ボルト
(4)
49
#01
SL-6051092-TN BOLT
座金付き六角穴ボルト
2
50
#02
BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６ Ｘ ４
11.4
51
#02
400-01771 BANK UP SENSOR(RL)ASSY
バンクアップセンサ（ＲＬ）組
1
52 400-02169 BANK UP(R)SENS ASM
バンクアップ（Ｒ）センサ組
(1)
53 SM-4860801-SC SCREW M2.6 L=8
なべ小ねじ Ｍ ２．６ Ｌ ＝８
(1)
54
#02
400-12013 BANK UP SENSOR DOG
バンクアップセンサドグ
1
55
#02
SM-6050802-TN BOLT
六角穴ボルト
2
56
#02
SM-1051452-TN PLATE SCREW M5 L=14
皿ねじ Ｍ ５ Ｌ ＝１４
2
57
#01
400-00565 DRIVER BRACKET SUPPORT C ASM.
ドライバブラケットサポ−ト Ｃ 組
1
5
8 400-00598 DRIVER BRACKET SUPPORT C
ドライバブラケットサポート Ｃ
(2)
59 SL-6051042-TN SCREW
座金付き六角穴ボルト
(2)
60 SL-6051242-TN SCREW
座金付き六角穴ボルト
(2)
61
#02
SL-6051092-TN BOLT
座金付き六角穴ボルト
2
62 SM-4861001-SC SCREW M2.6 L=10
なべ小ねじ Ｍ ２．６ Ｌ ＝１０
8
63
#03
E1296-729-000 BANK SENSOR BRACKET(CE)
バンクセンサーブラケット（ＣＥ）
1
64
#03
SM-1051452-TN PLATE SCREW M5 L=14
皿ねじ Ｍ ５ Ｌ ＝１４（ＣＥ）
2
65
#03
400-02287 B SW CABLE ASM(EN)(CE)
バンク ＳＷ ケーブル組（ＣＥ）
1
66
#01
400-26804 DS CONNECTOR BRACKET
ＤＳ コネクタブラケット
1
- 47 -

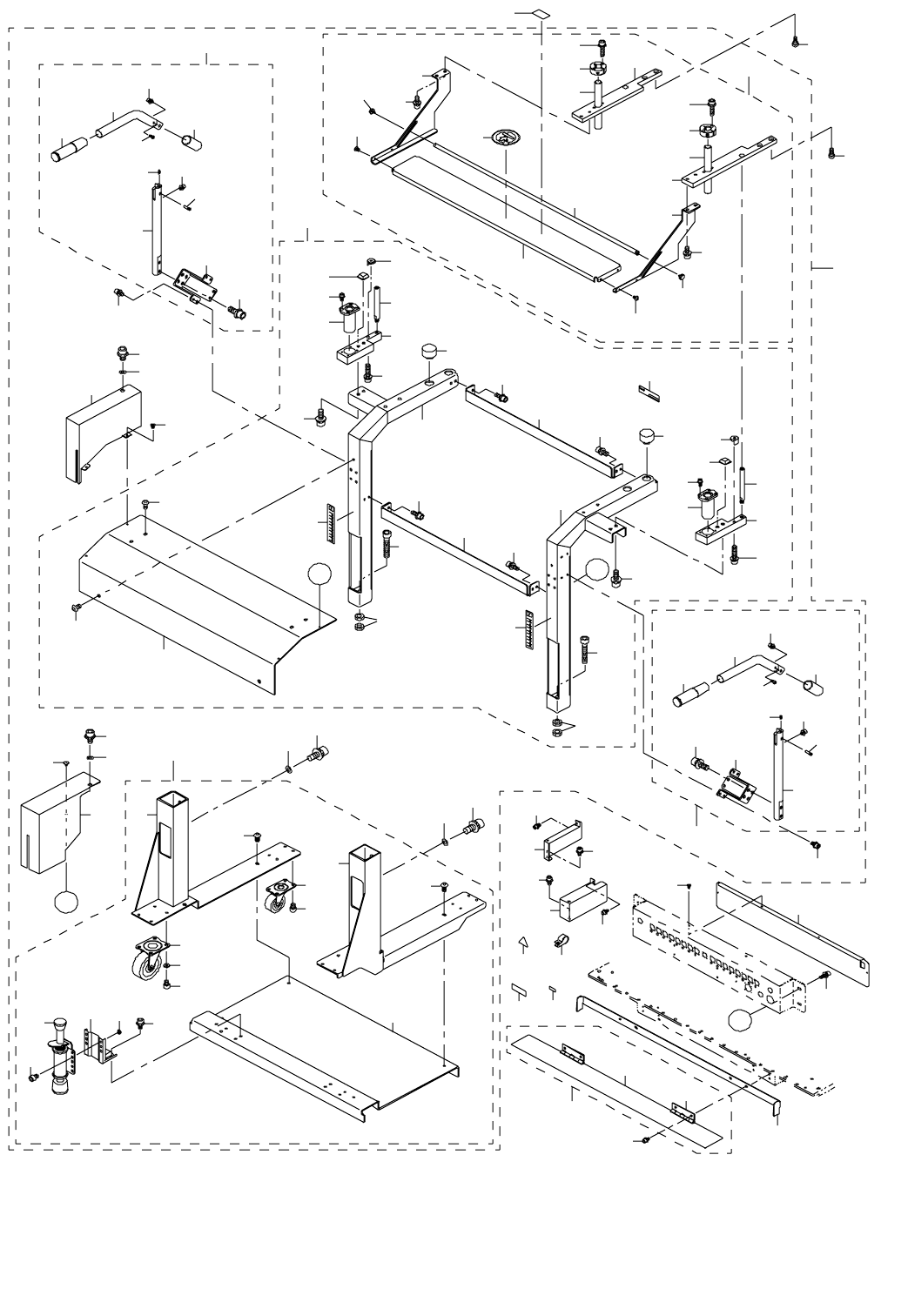

24. FLOOR TROLLEY UNIT COMPONENTS
(FOR REPLACING OVERALL CHANGER TABLE WITHOUT EARTH WIRE)
フロアートロリーユニット関係（アース線なし 一括交換台用）
3
4
5
6
6
8
9
7
10
11
12
13
14
16
15
19
21
22
22
21
23
23
20
24
24
25
25
25
25
26
27
27
28
28
29
32
32
31
29
30
34
34
30
33
35
33
35
36
36
38
37
38
37
17
41
42
43
45
44
42
43
44
46
47
47
49
49
48
50
51
51
39
58
60
65
66
67
69
70
68
71
72
74
74
73
75
75
76
77
80
78
79
80
79
78
54
55
56
59
61
63
63
53
62
57
18
31
A
A
64
40
86
85
84
83
82
81
2
B
B
85
1
88
87
89
89
90
90
91
96
94
93
92
95
52
97
98
