- 89 - 4 5 . P WB CO NV E YO R CO MP ON E NT S ( 1 2 ) 基板搬送関係（１２） 15 6 7 8 9 10 11 12 13 14 30 21 22 23 24 25 19 19 18 17 26 28 26 27 29 33 35 42 36 38 39 41 40 50 45 38 46 46 47 48 3 4 91 53 54 55 90 65 56 60 49 64 59 3…
- 88 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 EA-9500B01-00 CABLE BAND
束線バンド
1
2 E2281-725-0A0 PUSHER XL ASM.
プッシャ ＸＬ 組
1
3 E2280-725-000 PUSHER X
プッシャ Ｘ
(1)
4 E2173-715-000 THRUST WASHER
スラストワッシャ
(1)
5 E2172-715-000 PUSHER SHAFT
プッシャ シャフト
(1)
6 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
(1)
7 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(1)
8 SM-6041802-TN SCREW M4X0.7 L=18
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１８
(1)
9 E2233-725-000 STOPPER CHIP
ストッパチップ
(1)
10 SM-1030401-SE SCREW M3 L=4
皿ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝４
(1)
11 E2281-725-000 PUSHER CYLINDER BRACKET XL
プッシャシリンダブラケット ＸＬ
(1)
12 E2284-725-000 HOLD PLATE B
ホールドプレート Ｂ
(1)
13 E2283-725-000 PUSHER CYLINDER SUPPER
プッシャシリンダサポート
(1)
14 SL-6041042-TN BOLT
座金付き六角穴ボルト
(2)
15 PA-1002101-A0 AIR CYLINDER
エアシリンダ
(1)
16 PJ-3040405-11 ELBOW UNION
エルボユニオン
(1)
17 E2177-715-000 CYLINDER ARM X
シリンダアーム Ｘ
(1)
18 E4843-760-000 CYLINDER PIN
シリンダーピン
(1)
19 RE-0250000-K0 E-RING 2.5
Ｅ 形止め輪 ２．５
(2)
20 E2116-725-000 PUSHER STOPPER PLATE
プッシャストッパプレート
(1)
21 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４ Ｘ ２．５
1.8
22 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４ Ｘ ２．５
1.8
23 EA-9500B01-00 CABLE BAND
束線バンド
1
24 HX-0031400-00 SPIRAL TABE
スパイラル チューブ
0.6
25 E2282-725-0A0 PUSHER XR ASM.
プッシャ ＸＲ 組
1
26 E2280-725-000 PUSHER X
プッシャ Ｘ
(1)
27 E2173-715-000 THRUST WASHER
スラストワッシャ
(1)
28 E2172-715-000 PUSHER SHAFT
プッシャ シャフト
(1)
29 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
(1)
30 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(1)
31 SM-6041802-TN SCREW M4X0.7 L=18
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１８
(1)
32 E2233-725-000 STOPPER CHIP
ストッパチップ
(1)
33 SM-1030401-SE SCREW M3 L=4
皿ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝４
(1)
34 E2282-725-000 PUSHER CYLINDER BRACKET XR
プッシャシリンダブラケット ＸＲ
(1)
35 E2284-725-000 HOLD PLATE B
ホールドプレート Ｂ
(1)
36 E2283-725-000 PUSHER CYLINDER SUPPER
プッシャシリンダサポート
(1)
37 SL-6041042-TN BOLT
座金付き六角穴ボルト
(2)
38 PA-1002101-A0 AIR CYLINDER
エアシリンダ
(1)
39 PJ-3040405-11 ELBOW UNION
エルボユニオン
(1)
40 E2177-715-000 CYLINDER ARM X
シリンダアーム Ｘ
(1)
41 E4843-760-000 CYLINDER PIN
シリンダ−ピン
(1)
42 RE-0250000-K0 E-RING 2.5
Ｅ 形止め輪 ２．５
(2)
43 E2116-725-000 PUSHER STOPPER PLATE
プッシャストッパプレート
(1)
44 HX-0031400-00 SPIRAL TABE
スパイラル チューブ
0.6
- 89 -

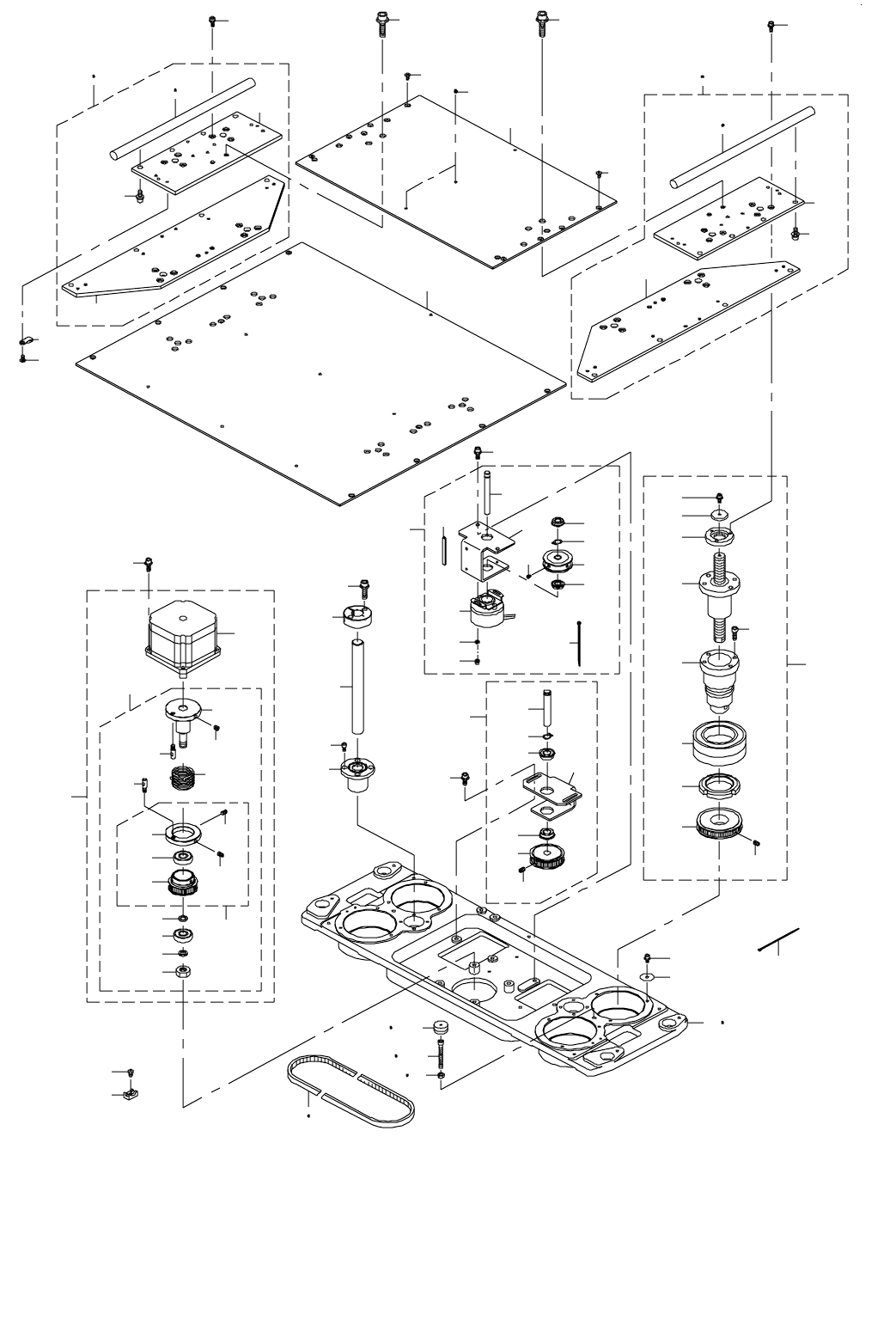

45. PWB CONVEYOR COMPONENTS (12)
基板搬送関係（１２）
15
6
7
8
9
10
11
12
13
14
30
21
22
23
24
25
19
19
18
17
26
28
26
27
29
33
35
42
36
38
39
41
40
50
45
38
46
46
47
48
3
4
91
53
54
55
90
65
56
60
49
64
59
34
62
63
1
2
51
52
86
75
78
80
81
82
76
77
72
73
68
69
20
31
74
89
86
89
84
88
88
66
61
70
71
85
79
83
87
44
37
5
32
57
58
67
16
43
- 90 -
NOTE( 注記 ) #01....FOR 2070M,2080M,2080RM ２０７０ Ｍ，２０８０ Ｍ，２０８０ ＲＭ 用
#02....FOR 2070L,2080L,2080RL, ２０７０ Ｌ，２０８０ Ｌ，２０８０ ＲＬ，
2070CL ２０７０ ＣＬ 用
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ ５ Ｘ ０．８ １種
2
2 #02 NM-6050001-SC NUT M5X0.8 TYPE1 六角ナット Ｍ ５ Ｘ ０．８ １種 4
3 400-00948 CONVEYOR BASE
コンベアベース
1
4
#02
400-01024 CONVEYOR BASE(L)
コンベアベース（Ｌ）
1
5 400-00921 BEARING SLEEVE ASM.
ベアリングスリーブ組
4
6 400-00923 BU BALL SCREW
ＢＵ ボールスクリュ
(1)
7 400-00924 CLAMP HOLDER クランプホルダー (1)
8 400-00925 SHAFT HOLDER
シャフトホルダー
(1)
9 400-00926 TIMING PULLEY B
タイミングプーリ Ｂ
(1)
10 E4155 -72 9-000 N UT (M40X1.5)
ナット（Ｍ ４０ Ｘ １．５）
(1)
11 SB-1450004-00 BEARING
ころがり軸受
(1)
12 SL-6041042-TN BOLT 座金付き六角穴ボルト (1)
13 SM-8050852-TP SCREW M5 L=8
止めねじ Ｍ ５ Ｌ ＝８
(2)
14 SM-6051602-TN BOLT
六角穴ボルト
(4)
15 400-00922 BEARING SLEEVE
ベアリングスリーブ
(1)
16 400-00927 BU MOTOR ASM
ＢＵ モータ組
1
17 400-00928 TORQUE SUPPORT ASM. トルクサポートクミ (1)
18 E4141-729-000 TORSION SPRING
トーションスプリング
(1)
19 E4142-729-000 STOPPER PIN
ストッパーピン
(2)
20 400-00930 TIMING PULLEY A ASM.
タイミングプーリ Ａ 組
(1)
21 400-00931 TIMING PULLEY A
タイミングプーリ Ａ
(1)
22 400-00932 PULLEY COLLAR プーリカラー (1)
23 SM-8050842-TP SETSCREW
止めねじ
(1)
24 SM-8050852-TP SCREW M5 L=8
止めねじ Ｍ ５ Ｌ ＝８
(1)
25 SB-1100004-00 BALL BEARING
ボールベアリング
(1)
26 226-14002 THRUST WASHER, A
釜軸上メタルスペーサ Ａ
(2)
27 NM-6100002-SE NUT M10 六角ナット Ｍ １０ ２種 (1)
28 SB-1100004-00 BALL BEARING
ボ−ルベアリング
(1)
29 SM-8050852-TP SCREW
止めねじ Ｍ ５ Ｌ ＝８
(2)
30 400-00929 TORQUE SUPPORT
トルクサポータ
(1)
31 E9432-729-0A0 BU MOTOR ASM.
ＢＵ モータ組
(1)
32 400-00934 ENCODER BRACKET ASM. エンコーダブラケット組
1
33 E4131-729-000 TIMING PULLEY EA
タイミングプーリ ＥＡ
(1)
34 400-00936 ENCODER SHAFT
エンコーダシャフト
(1)
35 E9433-729-0A0 BU ENC ASM.
ＢＵ ＥＮＣ 組
(1)
36 HX-0036700-0A BUSH
ブッシュ
(0.05)
37 EA-9500B01-00 CABLE BAND
束線バンド
(2)
38 SB-1080002-00 SIDE BEARING サイドベアリング (2)
39 SM-6030502-TN SCREW M3 L=5
六角穴ボルト Ｍ ３ Ｌ ＝５
(2)
40 SM-8040802-TP SCREW M4X8
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(2)
41 RC-0740811-KP C-RING
Ｃ 形止め輪 ８
(1)
42 400-00935 ENCODER BRACKET
エンコーダブラケット
(1)
43 WP-0320501-SC WASHER M3 平座金 ３．２Ｘ７Ｘ０．５ (2)
44 400-00937 TENSION SUPPORT ASM.
テンションサポータ組
1
45 400-00939 TENSHION SHAFT
テンションシャフト
(1)
46 SB-1100005-00 BEARING
ころがり軸受
(2)
47 RC-0100001-KP SNAP RING M10
Ｃ 形止め輪 ９．３
(1)
48 SM-8050852-TP SCREW M5 L=8 止めねじ Ｍ ５ Ｌ ＝８ (2)
49 400-00938 TENSION SUPPORT
テンションサポータ
(1)
50 GAW-02121000 PULLEY
回転プーリ
(1)
51 M1008-511-000 FOOT SWITCH FIXING PLATE
フットスイッチ固定板ゴム
2
52
#02
M1008-511-000 FOOT SWITCH FIXING PLATE
フットスイッチ固定板ゴム
4
53 E2761-721-000 BUSH SUPPORT ブッシュサポート 2
54 SL-6062542-TN SCREW
座金付き六角穴ボルト
4
55 SB-8160001-00 BEARING
ころがり軸受
1
56 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５ Ｘ ２０ Ｘ １
12
57 400-00947 TIMING BELT
タイミングベルト
1
58 #02 400-01023 TIMING BELT(L) タイミングベルト（Ｌ） 1
59 SL-6051492-TN BOLT
座金付き六角穴ボルト
2
60 SL-6051492-TN BOLT
座金付き六角穴ボルト
2
61 HX-0029400-00 FIXED BASE
固定ベース
4
62 SM-6054502-TN SCREW M5 L=45
六角穴ボルト Ｍ ５ Ｌ ＝４５
2
63 #02 SM-6054502-TN SCREW M5 L=45 六角穴ボルト Ｍ ５ Ｌ ＝４５
4
64 SL-6051642-TN BOLT
座金付き六角穴ボルト
4
65 SL-6040892-TN BOLT
座金付き六角穴ボルト
12
66 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
4
67 EA-9500B01-00 CABLE BAND
束線バンド
4
68 #01 400-11567 BU PLATE ASM. ＢＵ プレート組 1
69
#02
400-11569 BU PLATE R ASM(L)
ＢＵ プレート Ｒ 組（Ｌ）
1
70
#01
400-00943 BU PLATE
ＢＵ プレート
(1)
71
#02
400-01020 BU PLATE(L)
ＢＵ プレート（Ｌ）
(1)
72
#01
400-00944 SIDE BEAM
サイドビーム
(1)
73 #02 400-01021 SIDE BEAM(L) サイドビーム（Ｌ） (1)
74 SL-6051492-TN BOLT 座金付き六角穴ボルト (4)
75 SM-8040412-TP SET SCREW M4 L=4
止めねじ
2
76
#01
400-11568 BU PLATE ASM.
ＢＵ プレート組
1
77
#02
400-11570 BU PLATE L ASM(L)
ＢＵ プレート Ｌ 組（Ｌ）
1
78
#01
400-00943 BU PLATE
ＢＵ プレート
(1)
79 #02 400-01020 BU PLATE(L) ＢＵ プレート（Ｌ） (1)
80
#01
400-00944 SIDE BEAM
サイドビーム
(1)
81
#02
400-01021 SIDE BEAM(L)
サイドビーム（Ｌ）
(1)
82 SL-6051492-TN BOLT
座金付き六角穴ボルト
(4)
83 SM-4040801-SC SCREW M4X0.7 L=8
ナベコネジ Ｍ ４ Ｘ ０．７ Ｌ ＝８
3
84 #01 400-00941 BU TABLE ＢＵ テーブル 1
85
#02
400-01018 BU TABLE(L)
ＢＵ テーブル（Ｌ）
1
86 SM-1040801-SN SCREW M4X0.7 L=8
皿ねじ Ｍ ４ Ｌ ＝８
12
87
#02
HX-0029400-00 FIXED BASE
固定ベース
3
88 SL-6041242-TN BOLT
座金付き六角穴ボルト
12
89 SL-6082592-TN BOLT 座金付き六角穴ボルト 4
90 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
8
91 E2759-721-000 LIFTER GUIDE SHAFT A
リフターガイドシャフト Ａ
2
