1 ．据付 1- 3 マシンの吊り下げ方法下図に示すように、アーム、ワイヤーを使用して吊り下げます。【NOTE】ワイヤーがマシンに接しないようにアームを使用してください。正面図側面図アームアームワイヤーワイヤー

1．据付

マウンタの据付

設置条件

マウンタは、下記の条件を満たす場所に設置してください。

移動、接続の作業は電源を切った状態で行ってください。通電状態での作業は感電

の恐れがあります。

■周囲温度：精度保証 23±2℃

機能保証 +5~+40℃

（24 時間を超える平均気温が 35℃以下の範囲とする）

■相対湿度： 45%～60%(結露無きこと)

■雰囲気：ちり、ほこり、腐食性ガス等がないこと。

■床：平坦であり、運転時に振動しないよう十分な強度があること。

■電源： AC200V±10%(3 相)、50/60Hz

*電源トランス（オプション）により 208V、220V、230V、240V、

380V、400V、415V、440V対応可。

消費電力：1.5KW

設備容量：4.0kVA

漏洩電流：20mA以下

*本機の設備ラインにノイズ源となる設備

がある場合は、その

設備とは電源および接地アースを共用しないでください。

電源は配電盤から別系統でとり、アースは単独でとってくださ

い。

ノイズ源となる設備：コンプレッサ、溶接機、有接点開閉のハンダ槽、リフロー炉等。

警告

1．据付

マシンの吊り下げ方法

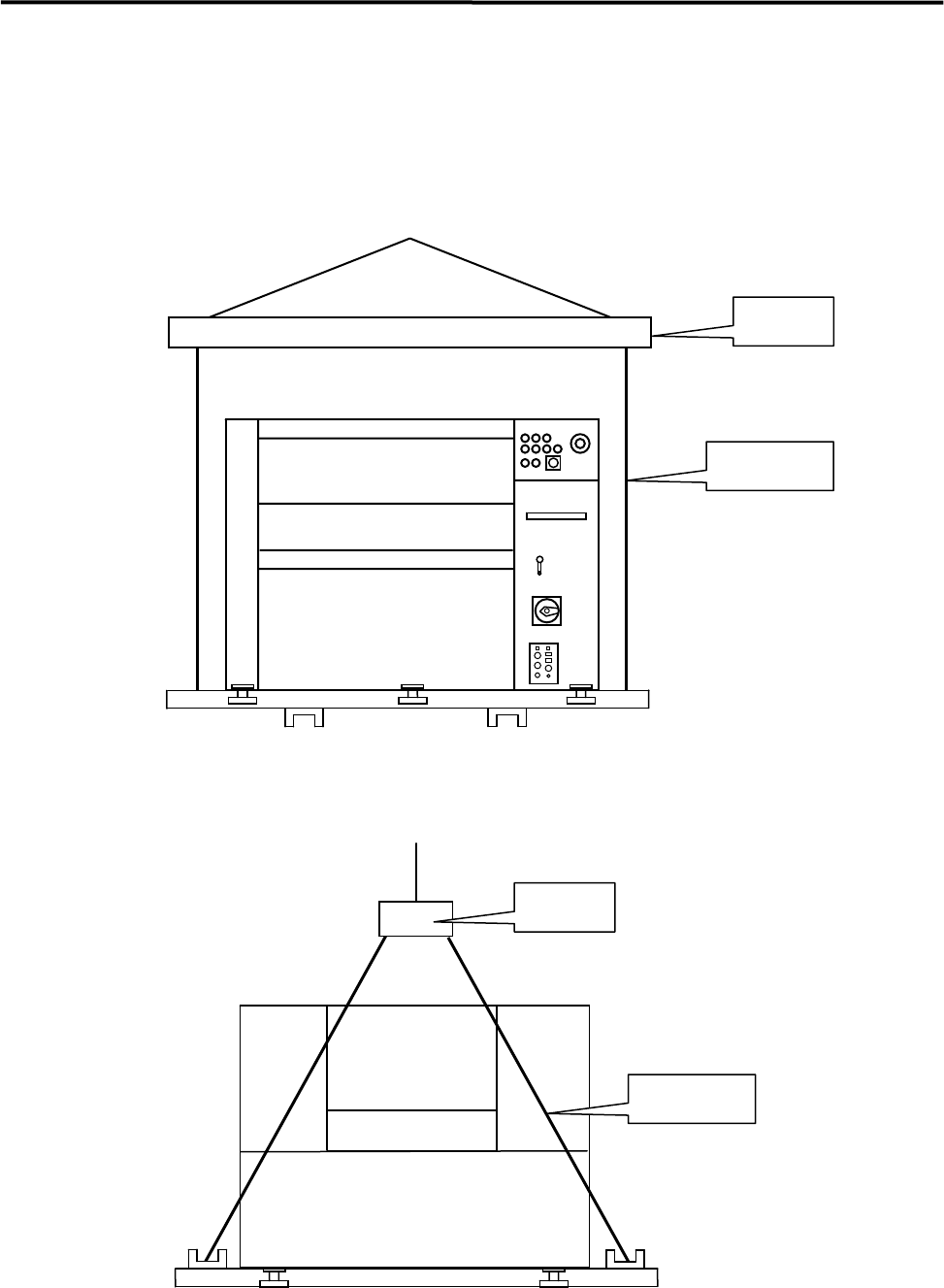

下図に示すように、アーム、ワイヤーを使用して吊り下げます。

【NOTE】ワイヤーがマシンに接しないようにアームを使用してください。

正面図

側面図

アーム

ワイヤー

1．据付

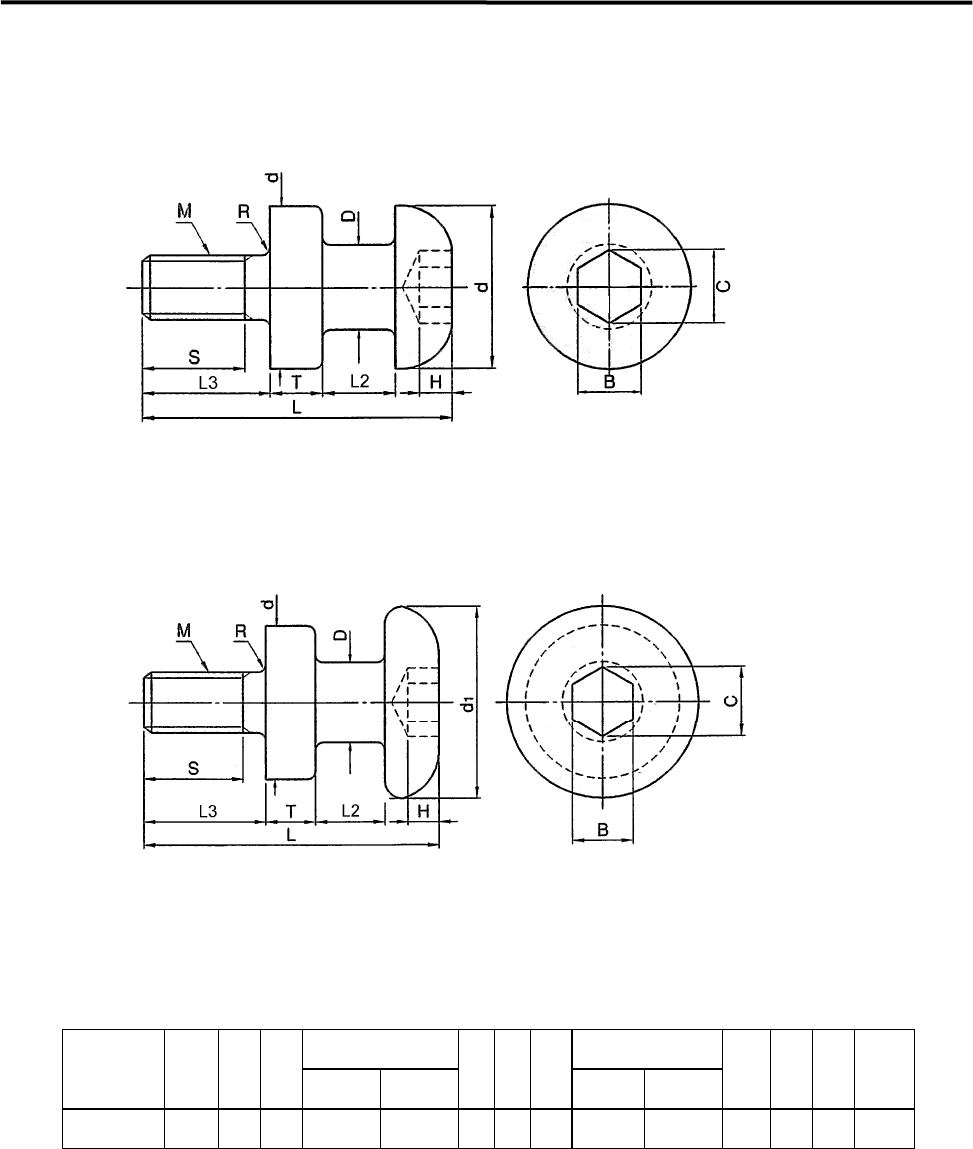

■ 推奨ボルトサイズ

● Type 1 (M20xP2.5)

● Type 2 (M20xP2.5)

[単位：mm]

MxP D d d1 L2 L3 S T L R H B C

Type1 Type2

20ｘ 2.5 25 48 62 20 28 37 32 16 90 98 2 12 17 19.8
