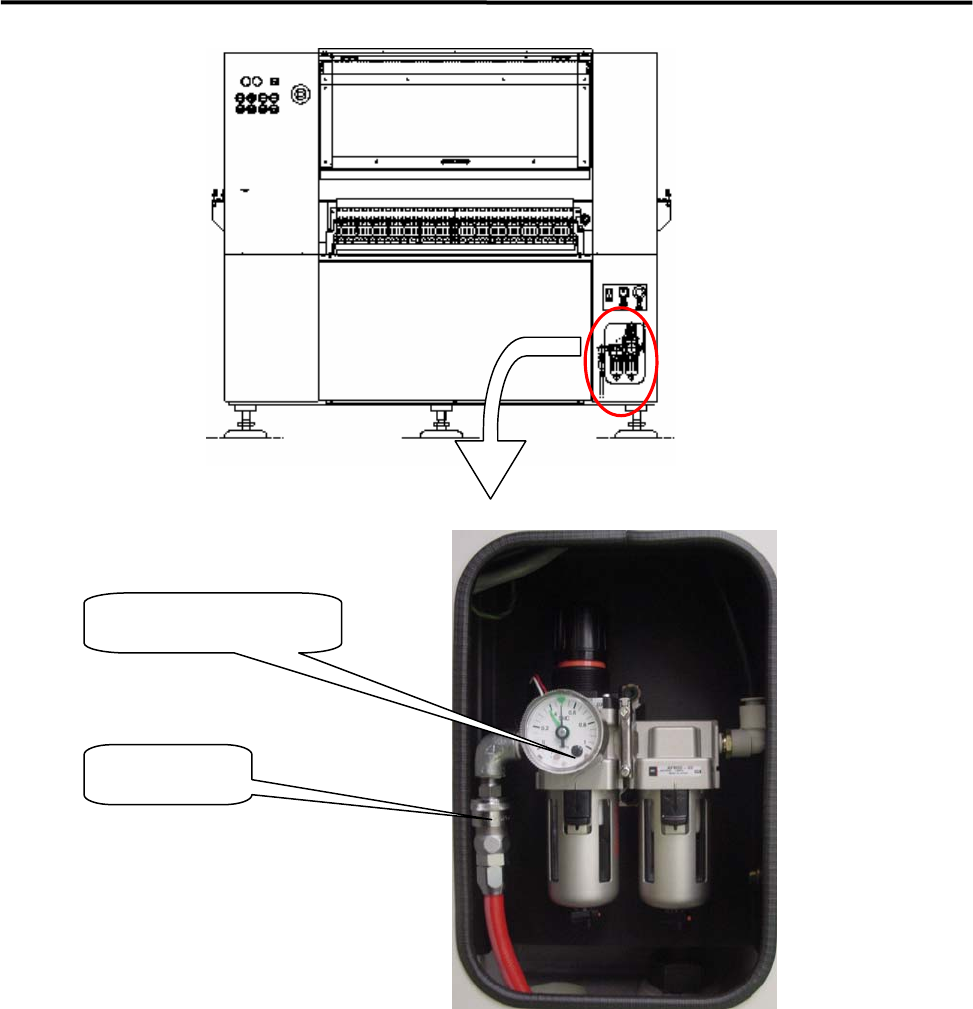

供給側エアーカプラ
65SN/85SN(日東工器)相当品
エアーレギュレータ
エアーカプラ
1．据付
1-1
0
据付補足説明
生産ラインを構築する際、マウンタのレベル調整とライン出しを同時に行なうケースが
ありますが、マウンタのレベルを維持した状態で位置を微調整する場合、アイパルス
ではマウンタをライン上に粗位置決めした後、油圧ジャッキとプレートを 4 セット使用し
てレベル出しと位置の微調整を行ないます。
【手順】
① ベースプレート 1 とベースプレート 2 の間に潤滑の為グリスを塗ります。
② プレートのセットをマウンタのジャッキアップポイント（4 ヶ所）付近に配置します。
③ 各プレートのセットにジャッキを置き、マウンタをジャッキアップします。
④ マウンタのレベル調整を行ないます。
⑤ ジャッキアップした状態のまま、位置の微調整を行ないます。（プレート間に塗ったグ
リスにより、マウンタを動かす事が可能です。）

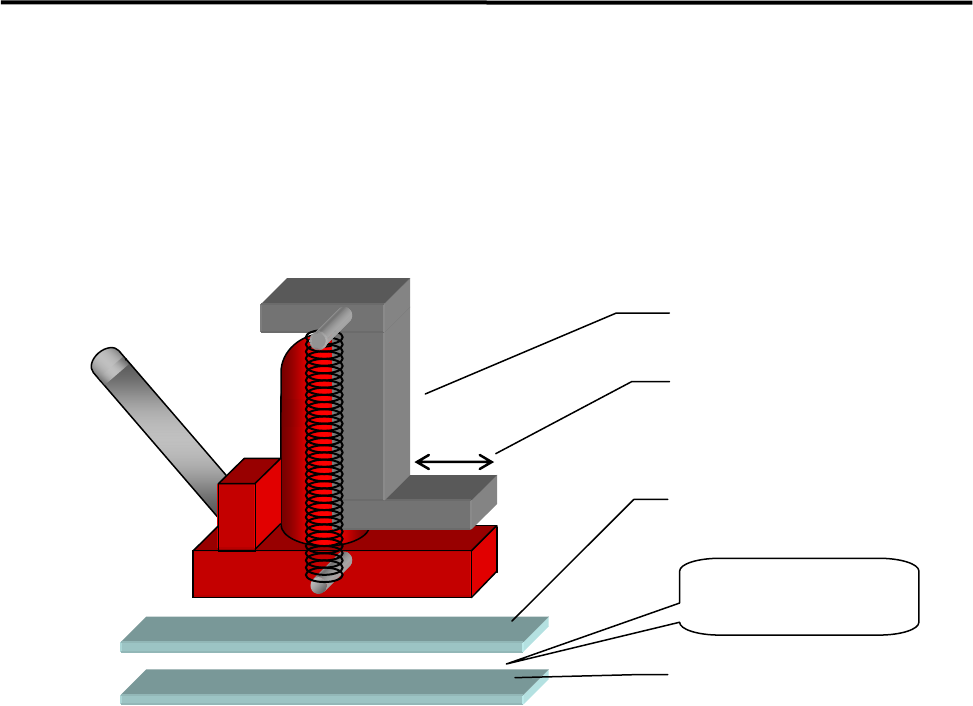

油圧ジャッキ
ベースプレート 1
ベースプレート 2
プレート間にグリス
を塗る。
爪部奥行
1．据付
1-11
【NOTE】 油圧ジャッキは以下の条件を満足する物を使用します。
許容荷重 ：1.5 トン以上
爪部寸法 ：奥行き 100mm 以上
Part Name
Part No. 備考
PLATE,BASE LG0-M8911-00X プレート 1、2 用
ジャッキアップポイント
前側/後側各 2 箇所
250 (500) 250
