包装要领书 3-1 第 3 章 基板传送装置 3- 1 放入附属品 请将其他附属品一起放入包装纸箱 40077701 里。 （参照附属品包装要领书） 从传送装置上卸下，进行包装。 ＜附属品＞ 支承销的附属个数 • 40128431 支承销组件 ： 12 个（ XL 为 20 个） 图 3-1-1 支承销组件
包装要领书
2-2

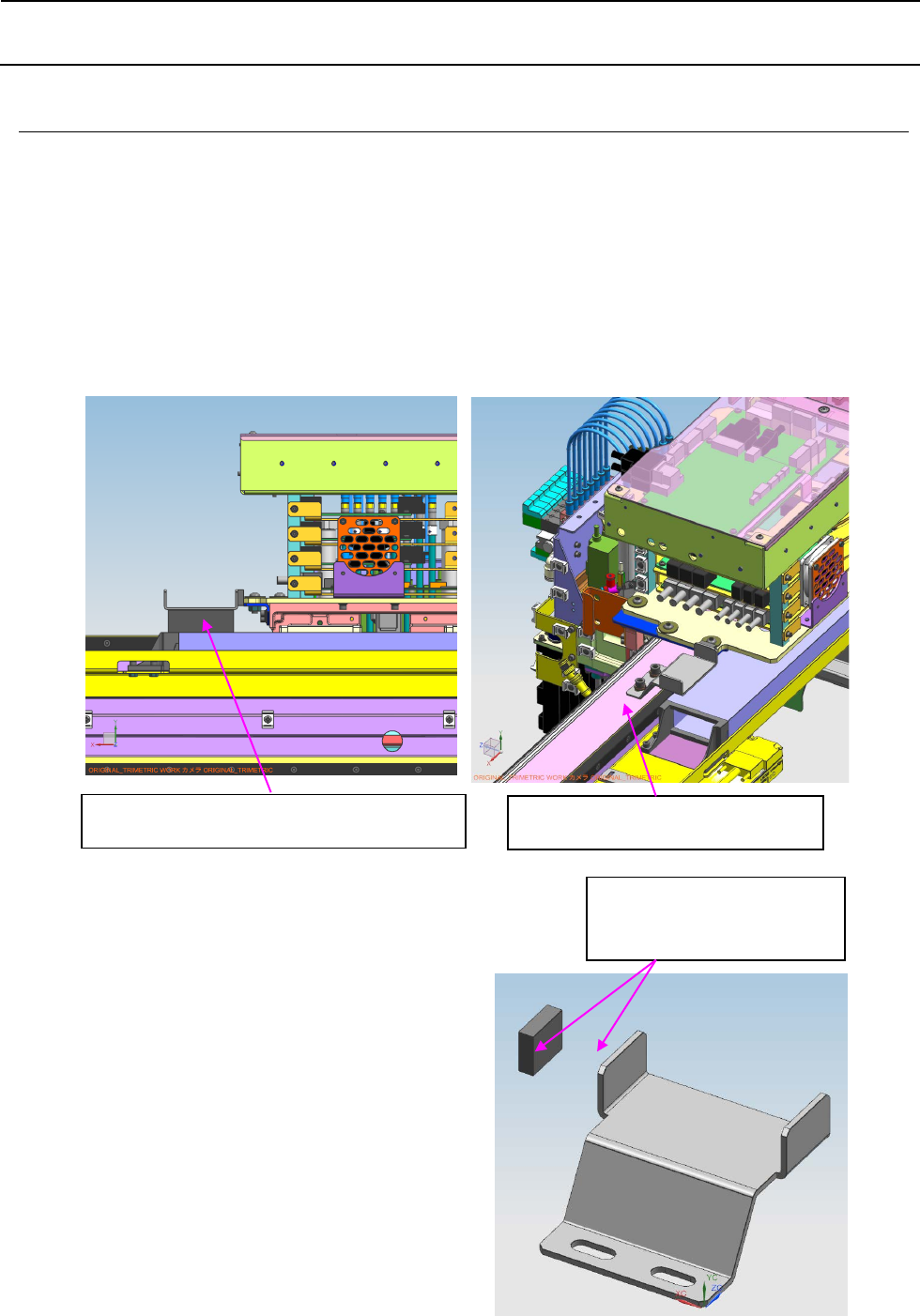

2-2 贴片头部分的固定
1) 把安装注意标签（黄色，货号：40087186）装在 X_FIX_BR 的螺丝安装长孔部。
2) 把 Head 移动到最左面（从背侧看），抵住 X 限动器橡皮。
3) 在此状态下，用 X_FIX_BR 固定 HEAD_TOP_BASE 和 X 轴框架。
把限动器橡皮粘贴在 X_FIX_BR 上，顶住 HEAD_TOP_BASE 后予以固定。
橡皮的粘贴面请用酒精进行脱脂。
SCREW(SL6061292TN) (2)
X STOPPER PLATE (L132E821000)
X STOPPER PLATE
、
限动器橡皮的粘贴面
包装要领书
3-1
第3章 基板传送装置
3-1 放入附属品
请将其他附属品一起放入包装纸箱 40077701 里。
（参照附属品包装要领书）
从传送装置上卸下，进行包装。
＜附属品＞
支承销的附属个数
• 40128431 支承销组件 ：12 个（XL 为 20 个）
图 3-1-1 支承销组件
包装要领书
3-2
3-2 包装方法
3-2-1 中央部分
1）把传送轨道宽度调整到基板宽度的最小（30mm）程度，把轨板中央部，然后固定。
2）把传送轨道宽度调整到最小（30mm），用纤维丝胶带把螺旋轴的上侧轨道板固定好。
（2 处）
3-2-2 左右两端部
1) 把轨板放到从主机突出的部分。
2) 按下图所示用气泡包装膜覆盖，以纤维丝胶带固定。
轨道板 R
纤维丝胶带
轨道板 F
※请注意不要碰到传感器。
纤维丝胶带
放入轨板进行固定。
（轨板 PP45）
以胶带固定，防止支承台上下产生松动。
注
・ 请注意不能在轨道板（黑色部分）上施加任何负荷。
・ 如果轨道板弄弯曲的话，机器就不能使用了。
