包装要领书 4-1 第 4 章 基地桥接部分 4- 1 ATC 单位 ① 固定滑动板中的带。 ② Note 标记（黄色， 40087186 ）安装。 图 4-1-1 ATC 单位
包装要领书
3-2

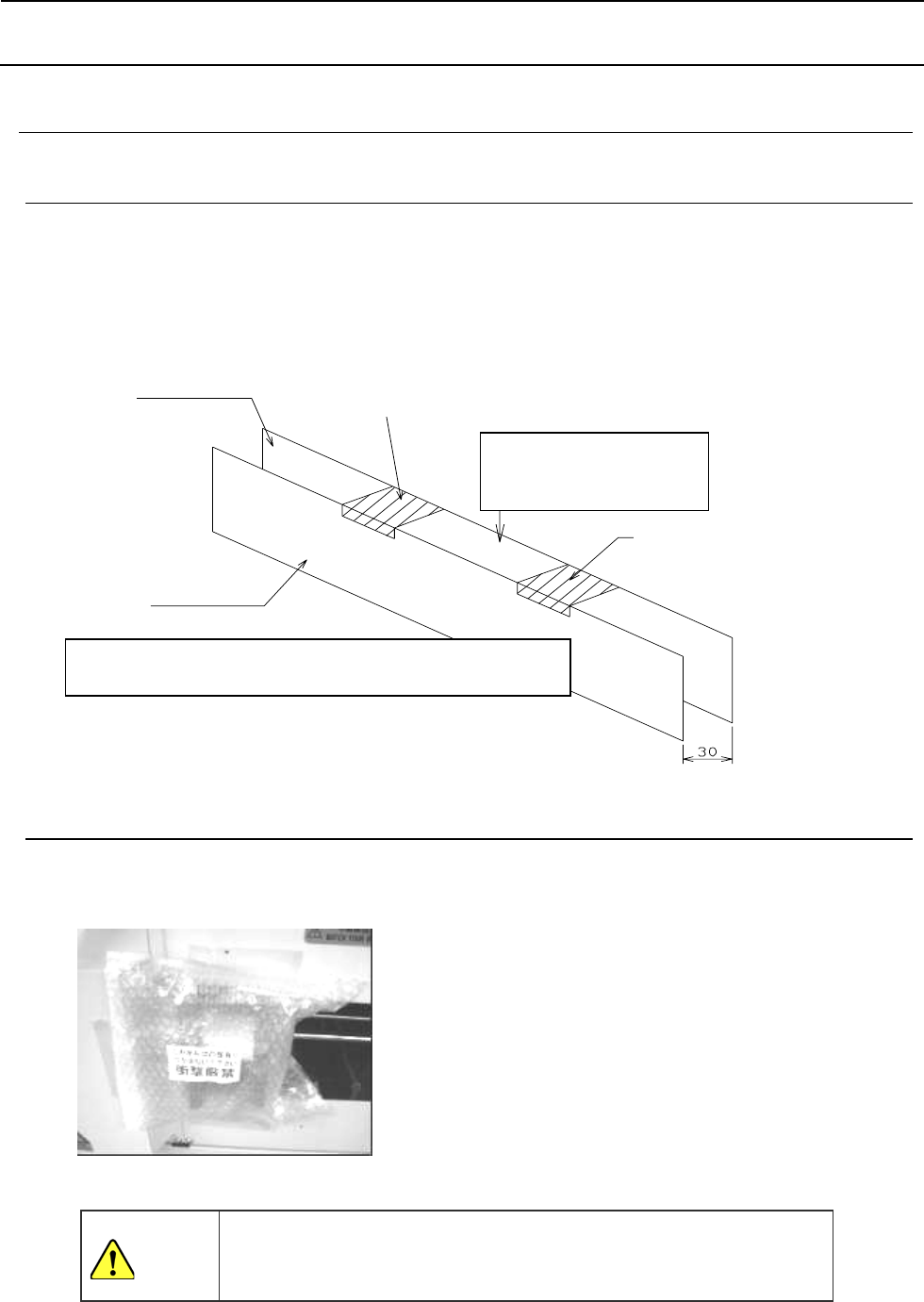

3-2 包装方法
3-2-1 中央部分
1）把传送轨道宽度调整到基板宽度的最小（30mm）程度，把轨板中央部，然后固定。
2）把传送轨道宽度调整到最小（30mm），用纤维丝胶带把螺旋轴的上侧轨道板固定好。
（2 处）
3-2-2 左右两端部
1) 把轨板放到从主机突出的部分。
2) 按下图所示用气泡包装膜覆盖，以纤维丝胶带固定。
轨道板 R
纤维丝胶带
轨道板 F
※请注意不要碰到传感器。
纤维丝胶带
放入轨板进行固定。
（轨板 PP45）
以胶带固定，防止支承台上下产生松动。
注
・ 请注意不能在轨道板（黑色部分）上施加任何负荷。
・ 如果轨道板弄弯曲的话，机器就不能使用了。
包装要领书
4-1

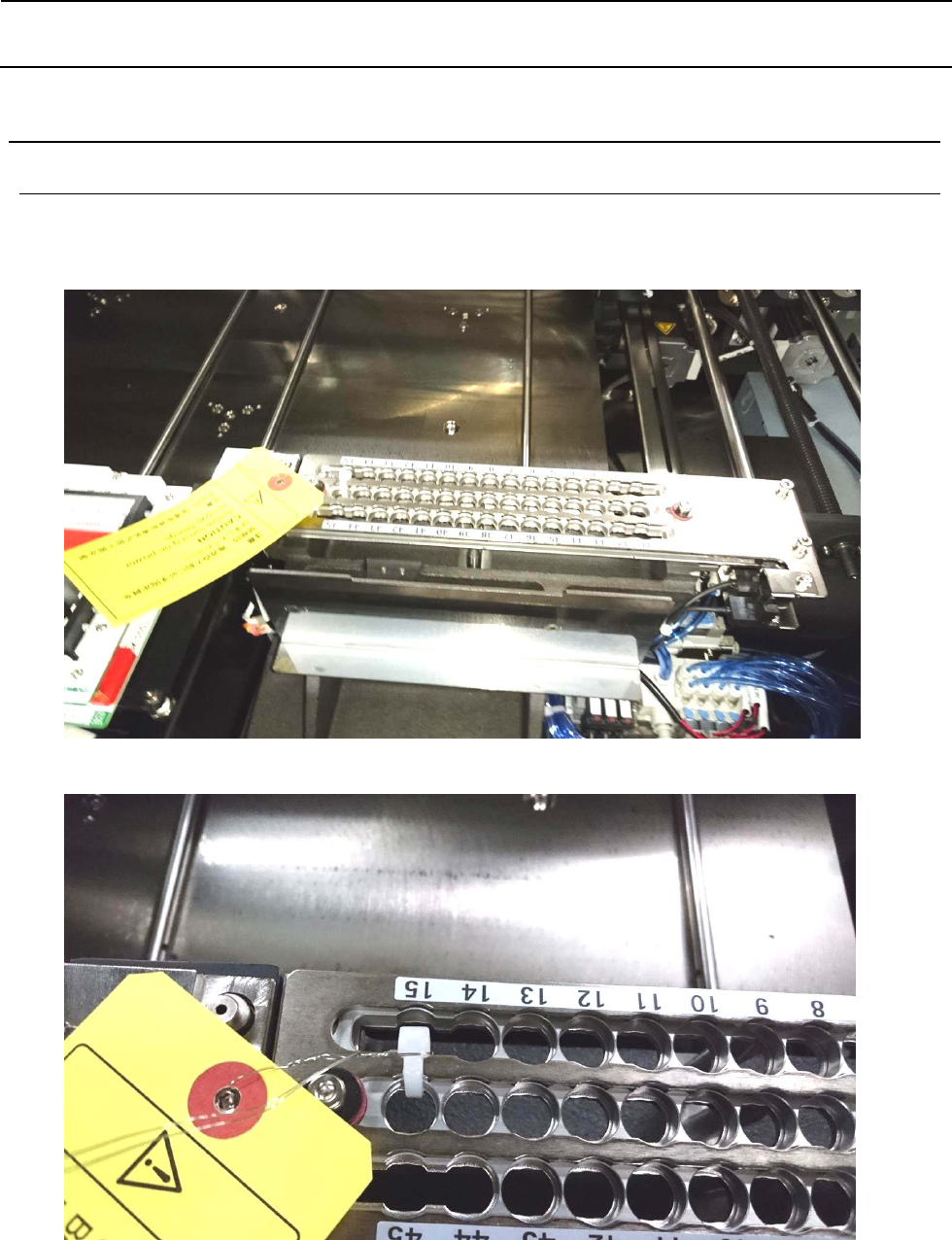

第4章 基地桥接部分
4-1 ATC 单位
① 固定滑动板中的带。
② Note 标记（黄色，40087186）安装。
图 4-1-1 ATC 单位
包装要领书
4-2
4-2 底桥整体（ATC, VCS 照明装置）
① 用防锈纸包裹整个底座桥架，以纤维丝胶带固定。
② 全覆盖防锈纸，固定纤维丝胶带。
气泡包装膜
防锈纸
