包装要领书 8-1 第 8 章 电动式固定台架 仅电动式固定台架规格须要实施本作业。 8- 1 包装零部件的卸下 卸下以下组装在机器主机体上的装置和零件。各个安装螺丝要与零件包装在一起。 8- 2 包装方法 ① 固定规格的录像带固定器应固定在布满在主体组装空气帽纤维丝胶带。 卷盘架组件 废料箱 图 8-1-1
包装要领书
7-1

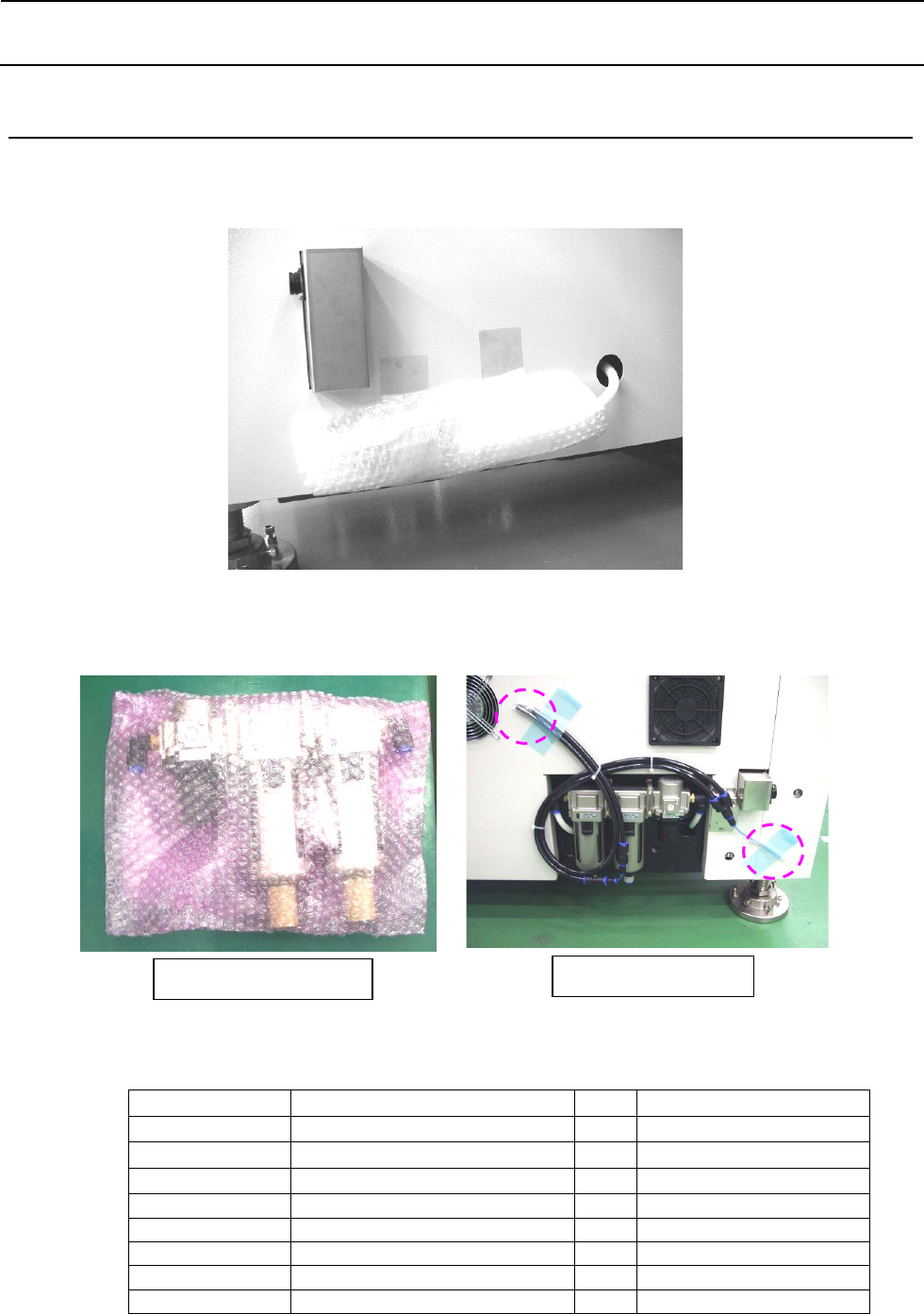

第7章 空气关系
1) 用气泡包装膜包好机械手阀门。
（钢质包装时，将单槽阀及螺丝放入纸盒）
2) 把空气三合一组件合件从主体上卸下，以气泡包装膜包裹，放入纸板箱。 钢包装时）
※ 国内运输时可安装在主机体上不拆下。
※ 空气管子前端请用乙烯树脂袋包裹。
3) 将下列自动放泄组件作为包装附件放入纸盒内
40093785 ASM_DRAIN_TANK
货号
品名
数量
备注
40016815
DRAIN TANK 1
包装附属品
40016814
DRAIN TANK STAY 1
包装附属品
40093721
DT_STAY_BR 1
装在主机体上
SL6040892TN
SCREW M4 L=8 4
2 个：包装，2 个：主机体
※包装附货物在“11-2 包装纸箱内装物清单”中的描述。
海外运输时从主机体上卸下
管子前端用乙烯树脂包裹
包装要领书
8-1

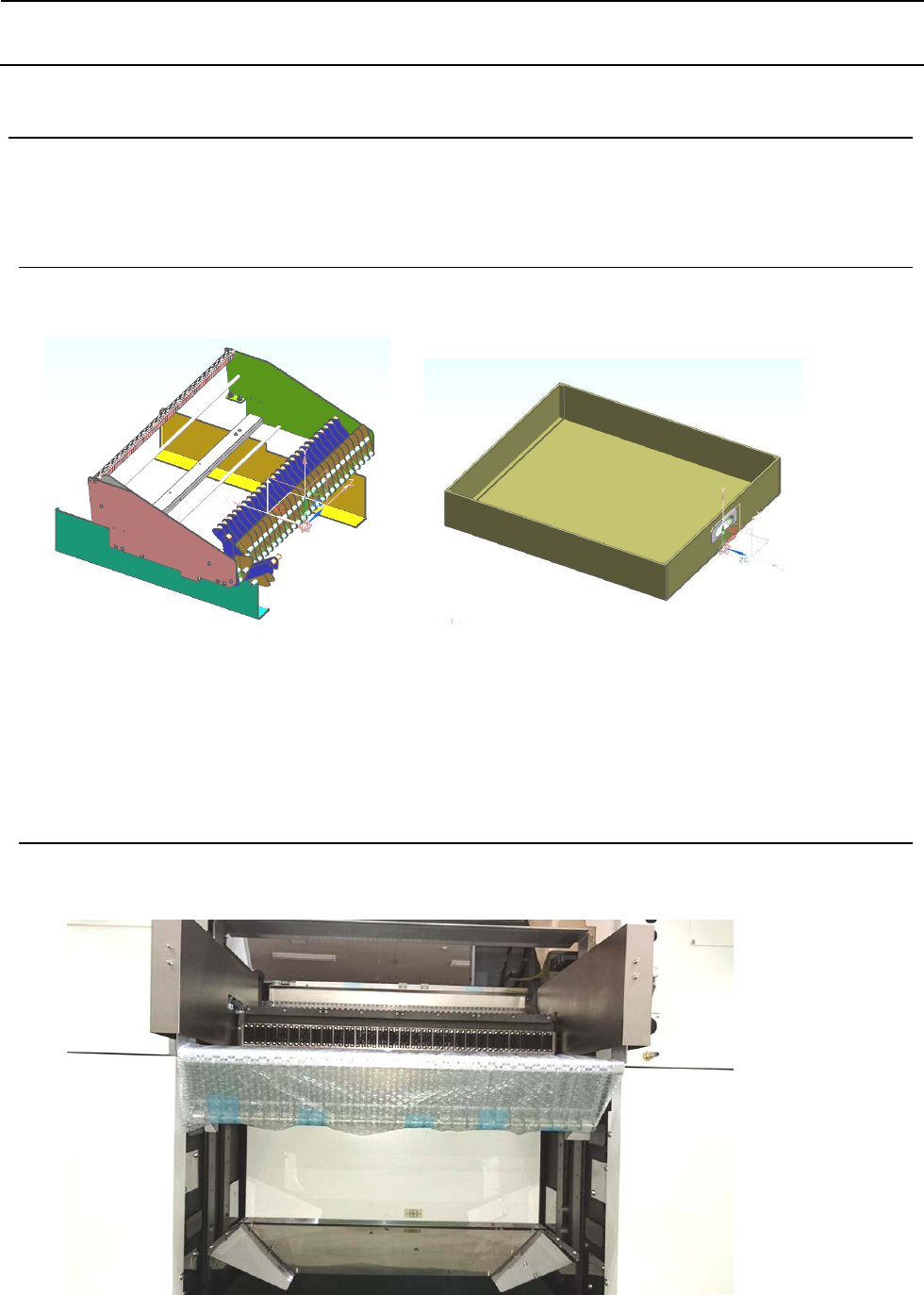

第8章 电动式固定台架
仅电动式固定台架规格须要实施本作业。
8-1 包装零部件的卸下
卸下以下组装在机器主机体上的装置和零件。各个安装螺丝要与零件包装在一起。
8-2 包装方法
① 固定规格的录像带固定器应固定在布满在主体组装空气帽纤维丝胶带。
卷盘架组件 废料箱
图 8-1-1
包装要领书
8-2

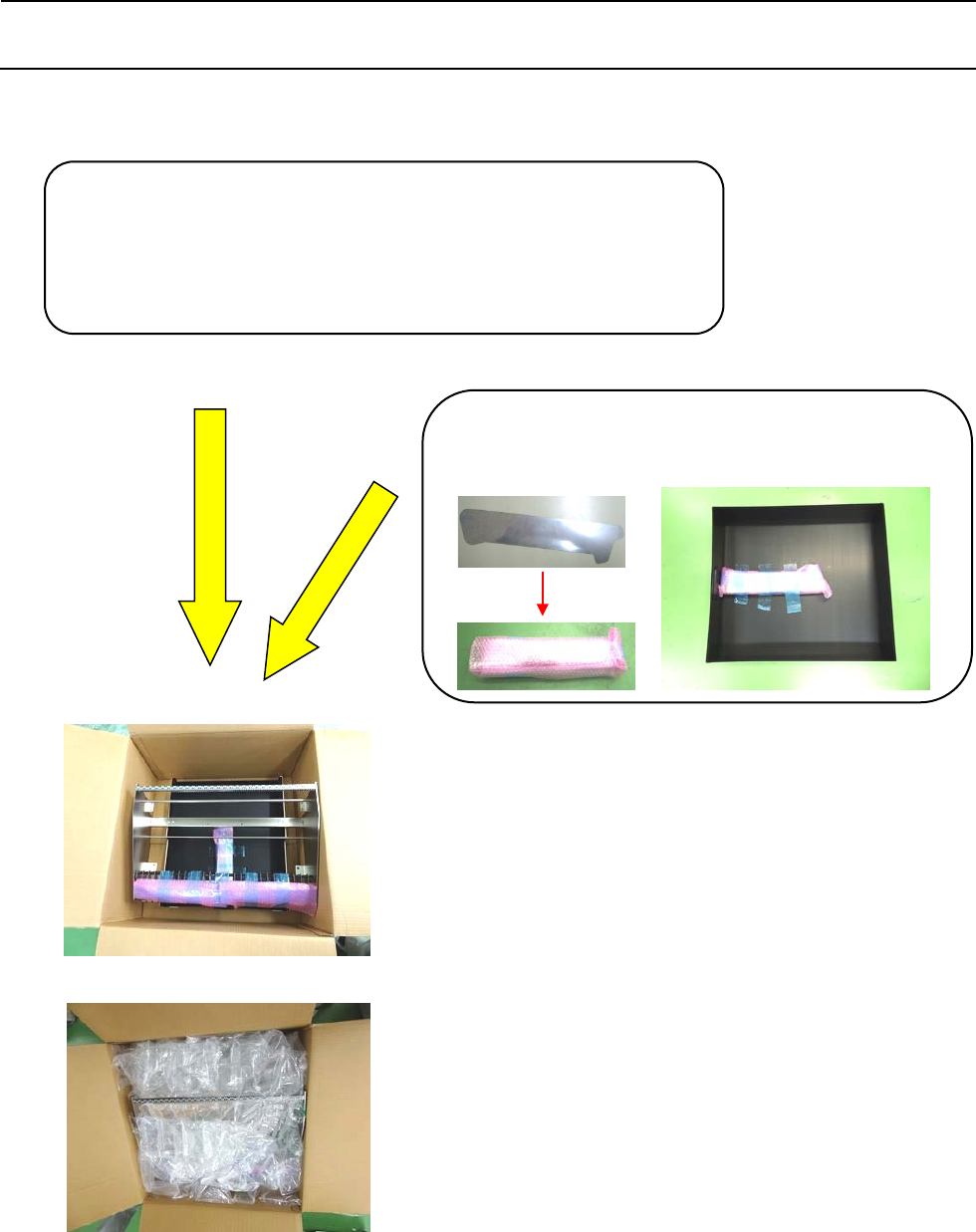

② 属于固定式台架规格时” 卷盘架按照以下所述进行包装｡
○卷盘架组件
并纤维丝胶带包裹在空气帽上的卷轴夹持器上面将其固定。
参照第 14 章统一更换台车的卷盘保持包装方法
○废料箱
在空气帽包装分离板39，并在纤维丝胶带将废料箱粘
贴。
图 8-2-1
在的状态的垃圾箱被设置卷盘架组件，在包装盒包装。
（峡是增加气垫）。
（40080703：CARTON_CASE_LL_PRINTING_DRAWING）
