包装要领书 13 -1 第 13 章 其他选项 附带下列可选部件时，包装方法如下。 ① 微型警示灯（选项） 请把微型警示灯从束线带中取下，装到原来包装微型警示灯的箱内。 请松开下图所示的束线带，从贴片机主机体中取下。 前侧 后侧 取下后请装入微型警示灯的箱内。 以 SL6041292TN 固定的，请拆下。 拆下螺丝后 ，请切断用来固定贴片机内配线的 束线带，取下微型警示灯。
包装要领书
12-1
第12章 传送延长部（选项）

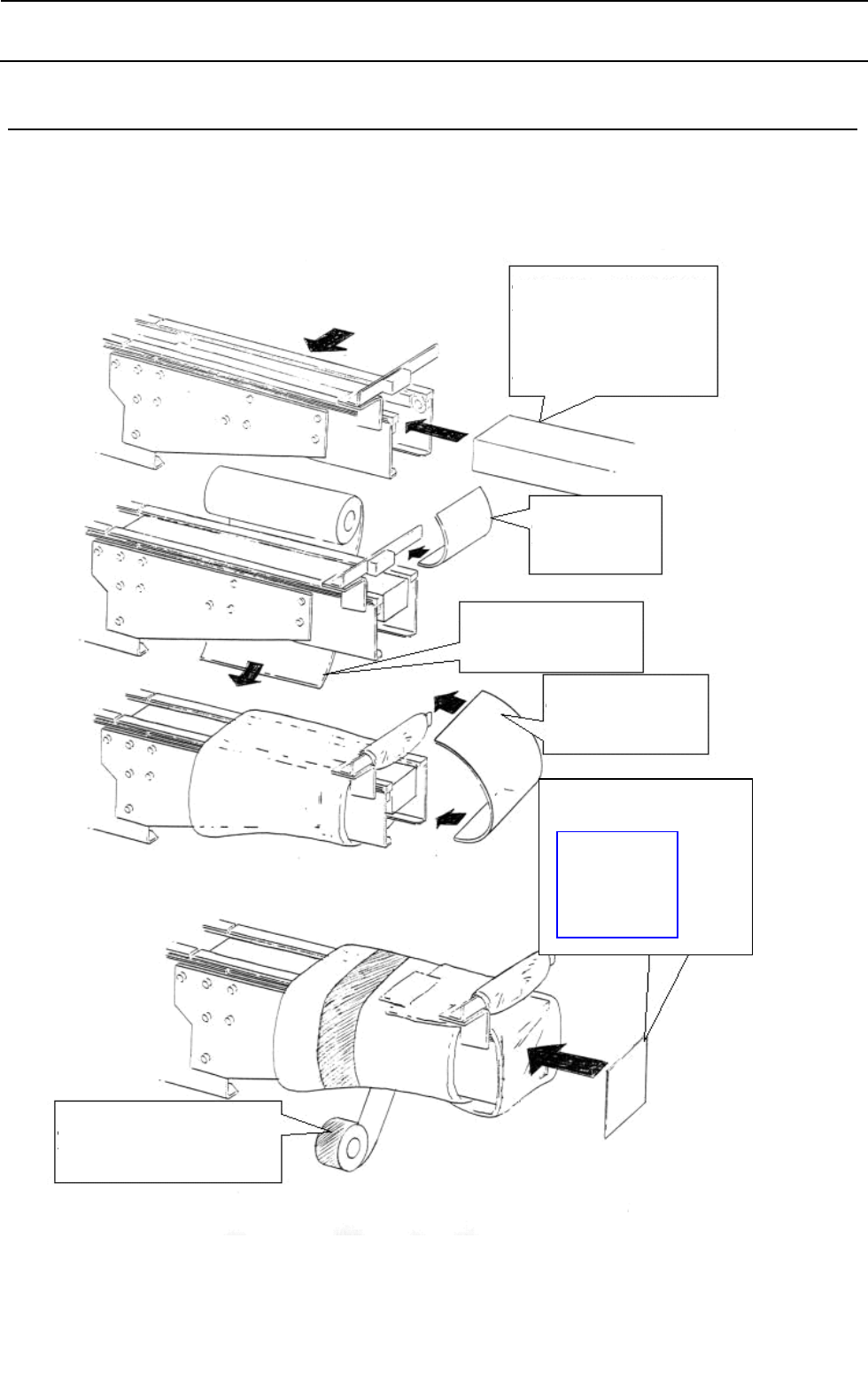

安装到贴片机主机后进行出货时，请按照下列要领进行包装。
（下列以外的部分与标准规格的基板传送装置的包装相同。
运输时，请注意避免冲撞或接触传送延长部分，同时也不要施加荷重。
①
在中心缓冲部与夹持的泡沫
苯乙稀相同宽度的弄窄传送宽
度夹入
。
※
不要用过强的力量夹持
。
不要让传送轨道宽度变形
。
②
用空气泡包装塑
料布包传感器
。
③
用空气泡包装塑料布包
传送装置凸部外周
。
④
用空气泡包装塑料布
包住传送装置凸部前
端
。
⑤用纤维丝胶带固定
⑥粘贴“严禁碰撞”标签
左右有凸出部请
勿作为抓手
严禁碰撞
包装要领书
13-1
第13章 其他选项
附带下列可选部件时，包装方法如下。
① 微型警示灯（选项）
请把微型警示灯从束线带中取下，装到原来包装微型警示灯的箱内。
请松开下图所示的束线带，从贴片机主机体中取下。
前侧 后侧
取下后请装入微型警示灯的箱内。
以 SL6041292TN 固定的，请拆下。
拆下螺丝后，请切断用来固定贴片机内配线的
束线带，取下微型警示灯。
包装要领书
14-1
第14章 统一更换台车
请参照下图进行捆包。
以下作业请对 40187895、40187896、40187897、40187898、40187899、40187900 进行。
用气泡包装膜包裹台架标记处
(共 2 处)。
请用气泡包装膜包装分隔盘，
置于一处。
用 PP 捆束带固定台架，请
注意附上标签（4 处）
卷轴支架的捆包请参照下一页
