包装要领书 1-2 1-1- 2 ZA 轴的固定 ① 如图中支架它是固定的。 40182877 ZA_FIXED_BRACKET 这个螺丝 4 。 ② 附加注意标签到支架上。

包装要领书

1-1

危险

为了防止突然的起动造成的事故，请关掉电源之后再进行操作。

第1章贴装头装置部分

1-1 贴装头装置固定零件的固定

1-1-1 LNC Z 轴固定零件的固定

1) ZM 橡胶按下图所示贴在 ZM 止动器上。※请将 ZM 橡皮脱脂后粘貼在 ZM 止动器上。

2) 确认 Z 轴位于最上方的位置，然后将止动器装在 Z 电动机的分接抽头部（下图○部），

使极限挡板碰到皮带并进行固定。

（请把注意标签固定在右侧的 1 处固定弯条上。）

3) 确认 Z 轴已被固定，不会向上下方向移动。

LNC Z 轴固定零件的位置

LNC 贴装头 Z 轴固定零件的固定

40046528 ZM 止动器

40046644 ZM 橡胶（※）

ZM 止动器

SL6030892TN

8 带垫片螺丝

包装要领书

1-2

1-1-2 ZA 轴的固定

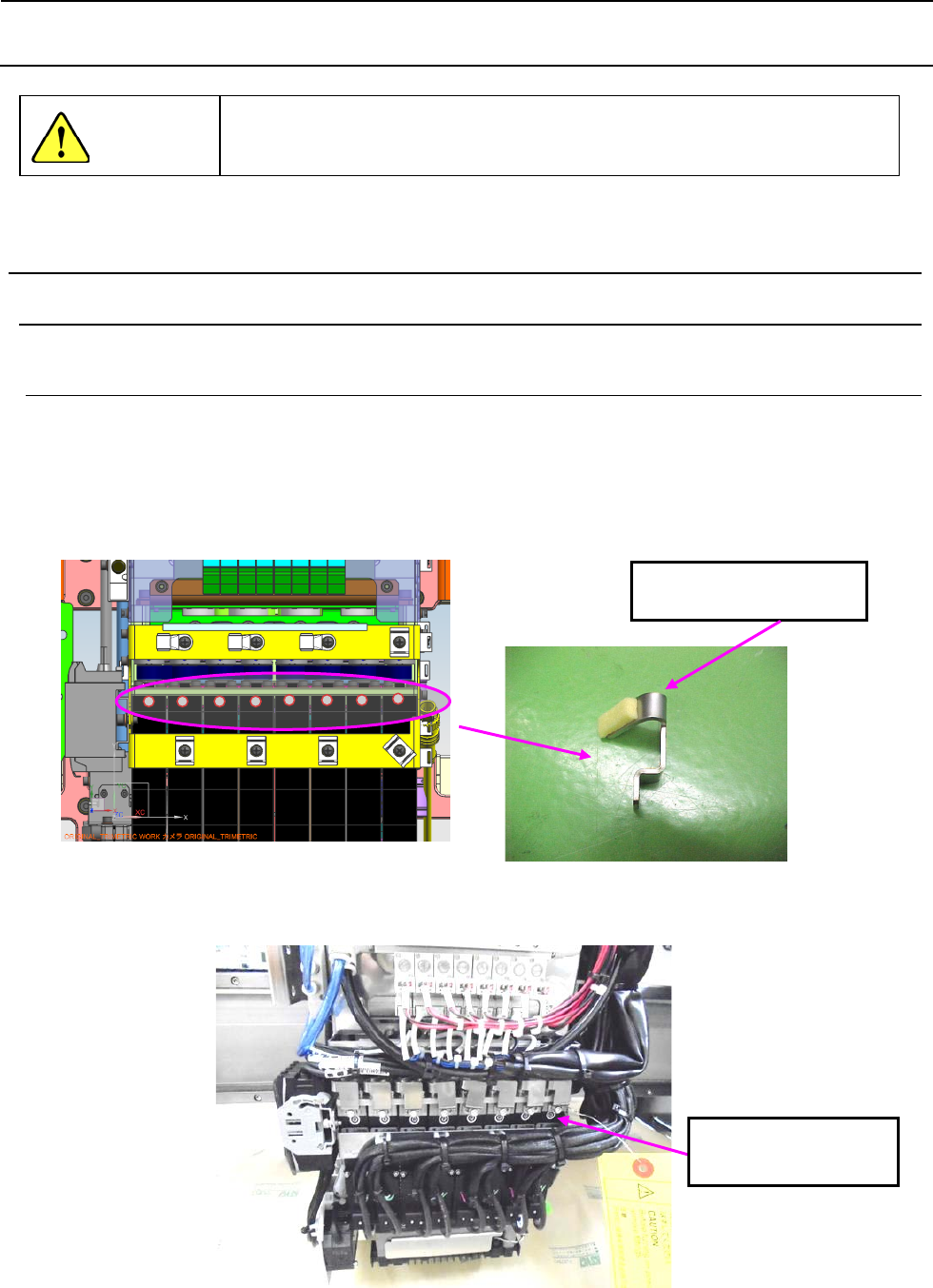

① 如图中支架它是固定的。40182877 ZA_FIXED_BRACKET

这个螺丝 4。

② 附加注意标签到支架上。

包装要领书

1-3

1-2 包装材料的安装

把防锈纸（王子制纸公司产「KS-VC1 费乐普来特 u-35ss-1（塑料用）」)包上贴装头装置，并在

OCC 摄像装置和灯光装置之间放入干燥剂。

注意标签

(Yellow)

40087186

干燥剂

防锈纸
