包装要领书 1-3 1- 2 包装材料的安装把防锈纸（王子制纸公司产「 KS-VC1 费乐普来特 u-35ss-1 （塑料用）」 ) 包上贴装头装置，并在 OCC 摄像装置和灯光装置之间放入干燥剂。注意标签 ( Yellow ) 40087186 干燥剂防锈纸

包装要领书

1-2

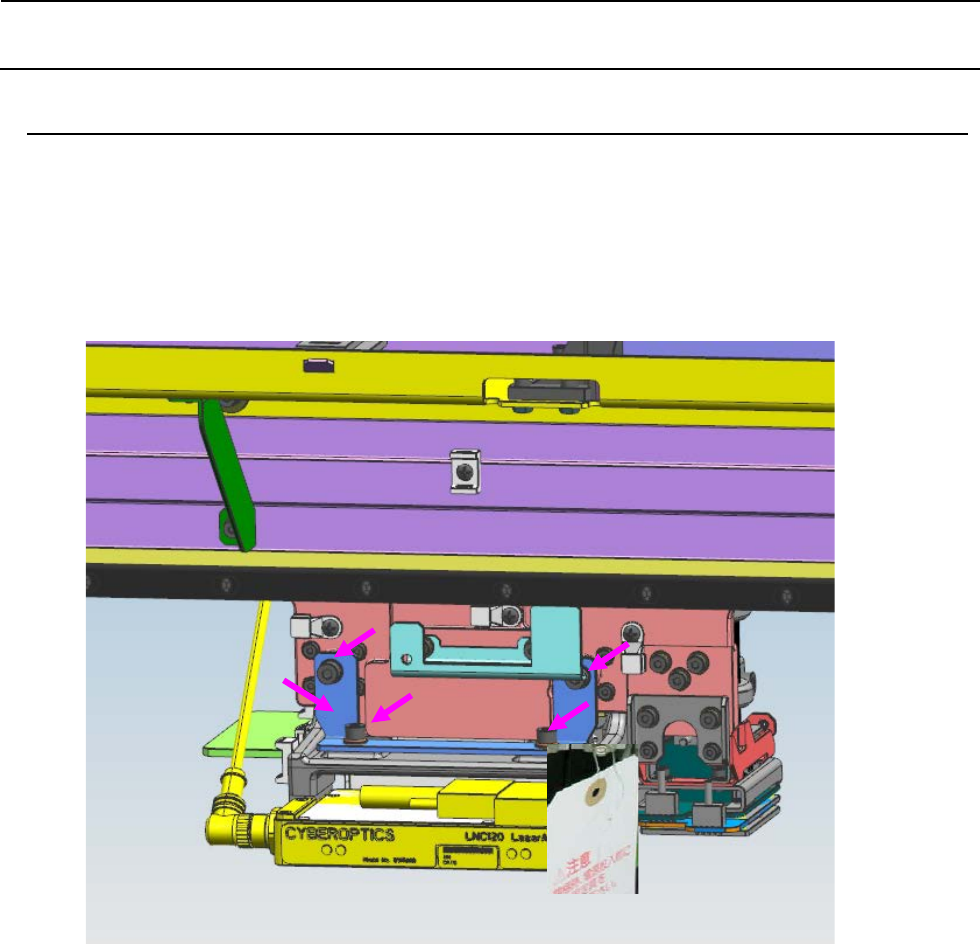

1-1-2 ZA 轴的固定

① 如图中支架它是固定的。40182877 ZA_FIXED_BRACKET

这个螺丝 4。

② 附加注意标签到支架上。

包装要领书

1-3

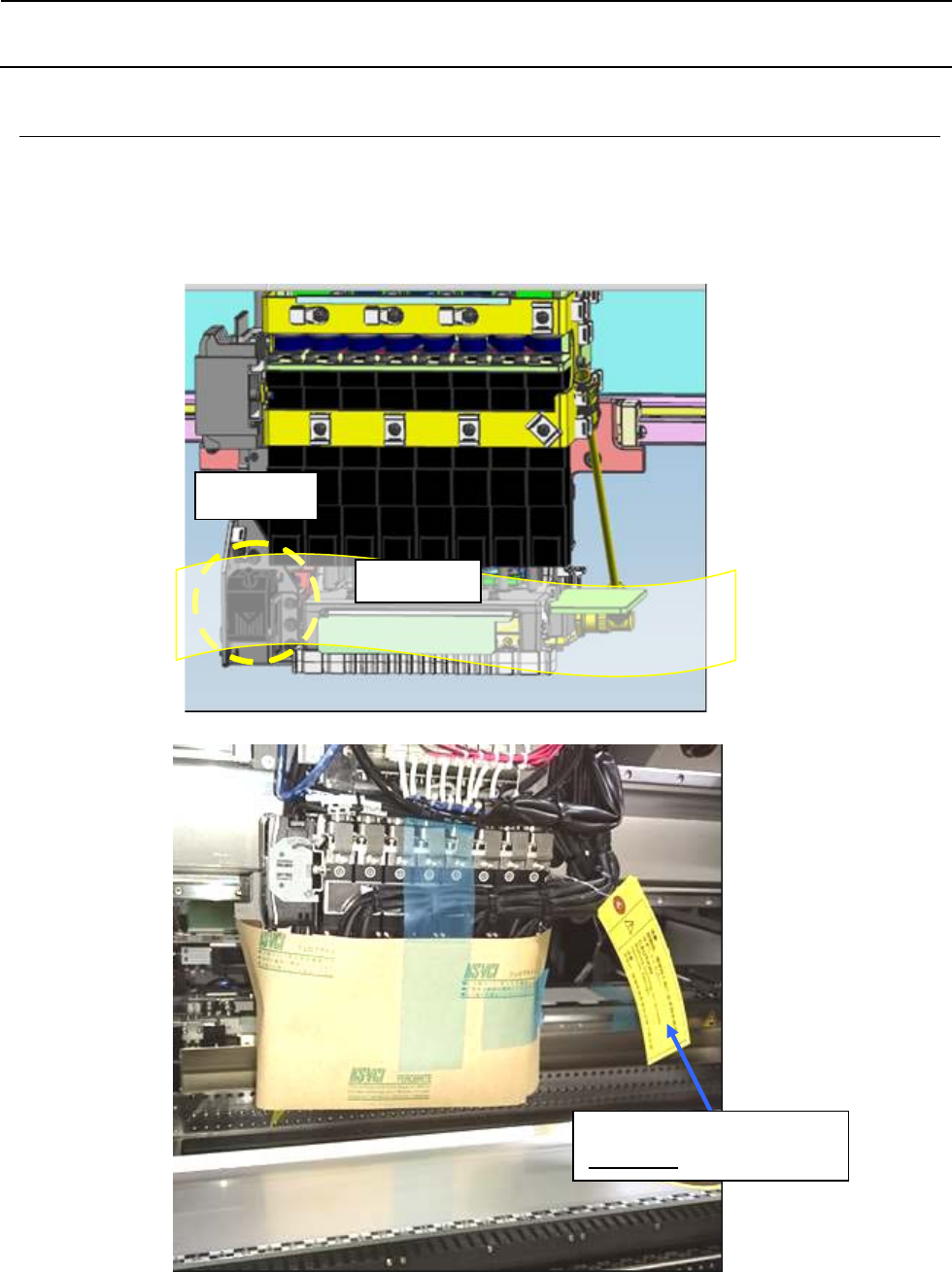

1-2 包装材料的安装

把防锈纸（王子制纸公司产「KS-VC1 费乐普来特 u-35ss-1（塑料用）」)包上贴装头装置，并在

OCC 摄像装置和灯光装置之间放入干燥剂。

注意标签

(Yellow)

40087186

干燥剂

防锈纸

包装要领书

1-4

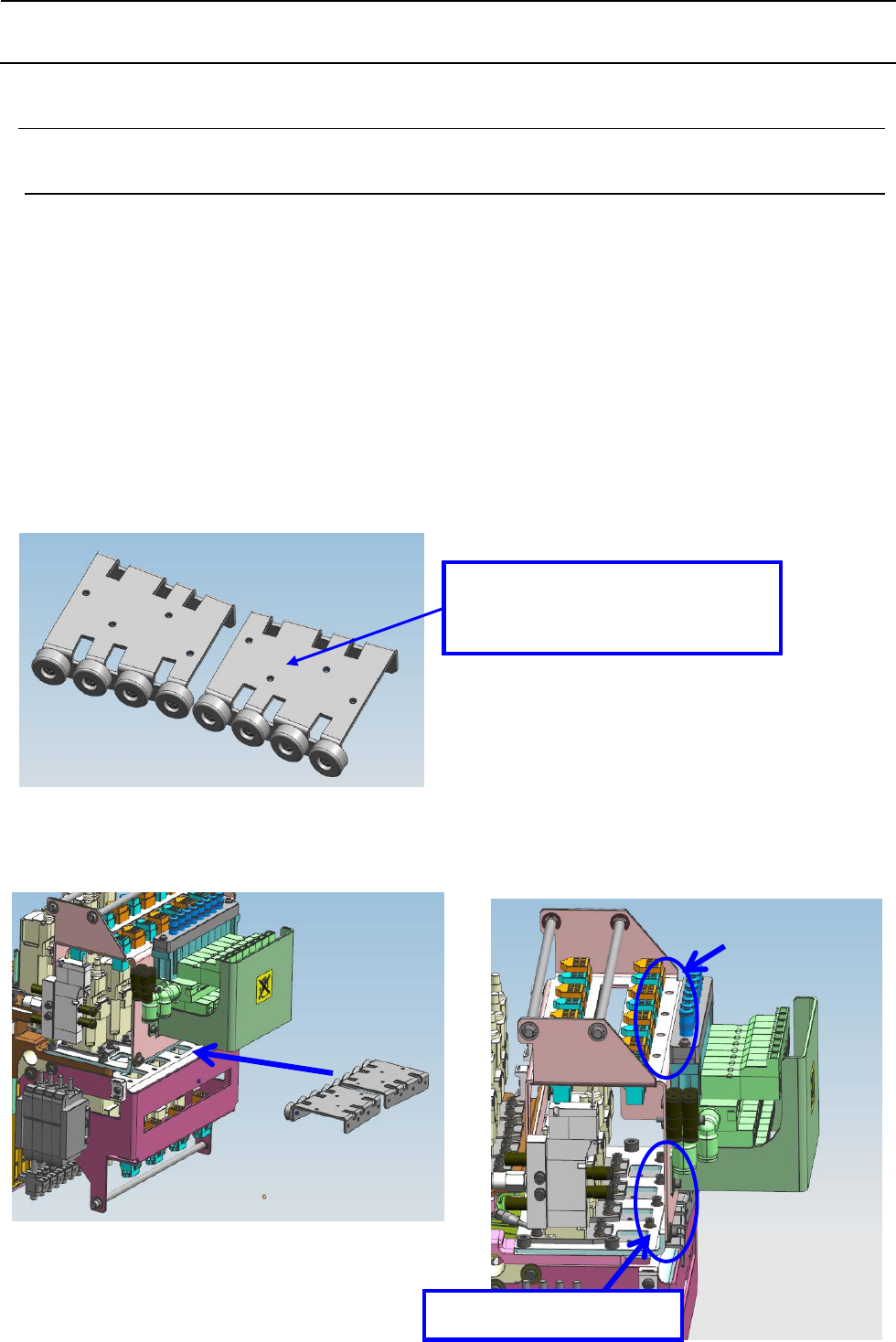

1-3 贴装头装置固定零件的固定（贴装头版本 Rev.A 以后）

1-3-1 LNC Z 轴固定零件的固定

1) 将 40049671 COVER_CUSHION 用 SM4030601SC 安装到 40210361 ZM_STOPPER 上

※ZM 限动器在互不相同的面装上橡皮圈，每 1 台机器有 2 个限动器。

2) 将橡皮圈朝前，从图示的方向将限动器轻轻插入。碰到电动机后，上下移动 Z 轴以确认不会

移动，用 SL6030892TN×4 个暂时固定。

※不要用力过于推。否则可能造成零件损坏等。

3) 确认 Z 轴被固定，不会向上下方向移动，用 SL6030892TN×4 个正式旋紧，左右各加 1 个注

意标签。

40210361 ZM_STOPPER ×2 个

40049671 COVER_CUSHION ×8 个

SM4030601SC ×8 个

SL6030892TN ×4 个
