包装要领书 1-5 1-3- 2 ZA 轴的固定 与 1-1-2 相同。 1- 4 包装材料的安装（贴装头版本 Rev .A 以后） 与 1-2 相同。 正面 图 注意标签（ 黄色 ） 请使用标签货号 40087186 注意标签（ 黄色 ） 请使用标签货号 40087186
包装要领书
1-4
1-3 贴装头装置固定零件的固定（贴装头版本 Rev.A 以后）
1-3-1 LNC Z 轴固定零件的固定
1) 将 40049671 COVER_CUSHION 用 SM4030601SC 安装到 40210361 ZM_STOPPER 上
※ZM 限动器在互不相同的面装上橡皮圈，每 1 台机器有 2 个限动器。
2) 将橡皮圈朝前，从图示的方向将限动器轻轻插入。碰到电动机后，上 下 移动 Z 轴以确认不会
移动，用 SL6030892TN×4 个暂时固定。
※不要用力过于推。否则可能造成零件损坏等。
3) 确认 Z 轴被固定，不会向上下方向移动，用 SL6030892TN×4 个正式旋紧，左右各加 1 个注
意标签。
40210361 ZM_STOPPER ×2 个
40049671 COVER_CUSHION ×8 个
SM4030601SC ×8 个
SL6030892TN ×4 个
包装要领书
1-5
1-3-2 ZA 轴的固定
与 1-1-2 相同。
1-4 包装材料的安装（贴装头版本 Rev.A 以后）
与 1-2 相同。

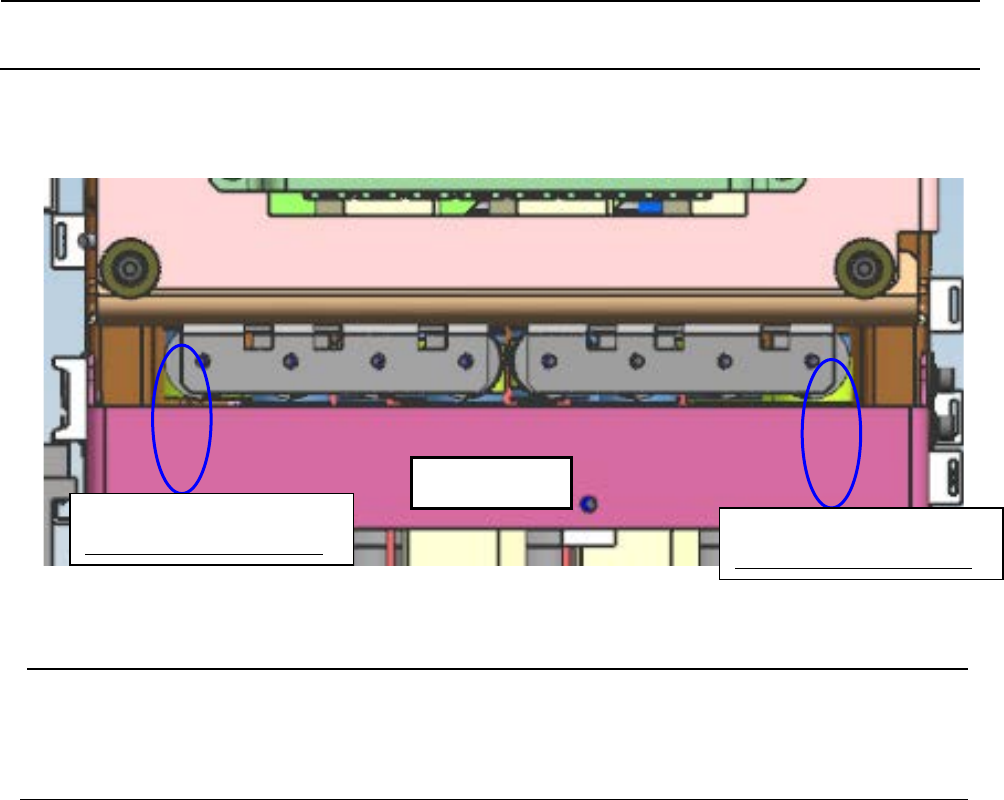

正面图
注意标签（
黄色
）
请使用标签货号
40087186
注意标签（
黄色
）
请使用标签货号
40087186
包装要领书
2-1
第2章 XY 装置部分
2-1 X 轴框架的固定
1) 把 X_FRAME_END 组件贴紧 Y 限动器组件，将 Y_FIX_BR_V2 用螺丝固定在
X_FRAME_END 组件、Y_MOTOR_FRAME 上，固定 X 轴框架。
固定后，请确认 Y 止动器组件与 X 框架端部组件已靠紧。
2) 把安装注意标签（黄色，货号：40087186）安装到 Y_FIX_BR_V2 上。
Y_FIX_BR_V2 (40106051)
X_FRAME_END
组件
注意标签
注意标签
BASE_FRAME
组件
BASE_FRAME
组件
固定螺丝（
SL6061292TN
）（
8
个）
Y_STOPPER
组件
Y_STOPPER
组件
