9 2 一次性换料车 2.4.1 料车单车时的最佳高度 如下图所示，料车单车时的最佳高度，为贴片机侧的料车导轨前端高度对齐料车的滚轮从动轴承直径的约 1/3 高 度的位置。但，在实际生产线中，地面存在起伏，贴片机可安装料车的位置不止一处。因此，需根据实际情况调 整料车的高度。具体调整方法，请参照后述“2.4.2 生产线中料车的高度调整方法” 。 料车单车时的最佳高度 料车导轨 最佳高度：滚轮从动轴承 直径的约1/3高度 料车导轨前端高度…
8
2
一次性换料车

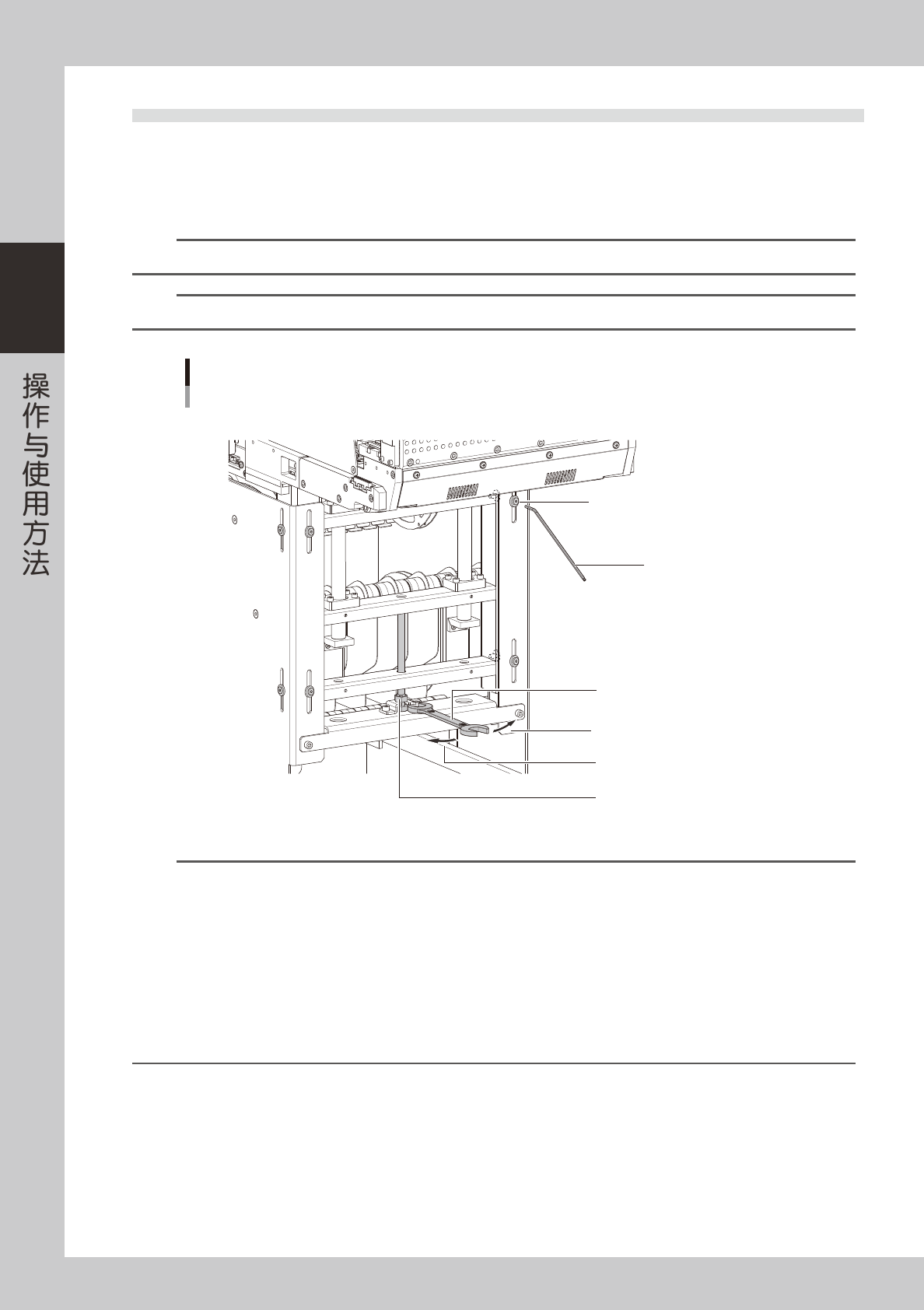

2.4 高度的调整方法
料车的高度，在出厂之前已调整到适合 YAMAHA 贴片机的标准高度 (900mm) 使用。但，为了更加顺利地安装料车，
在装机调试时，技术服务人员会根据实际需要进行必要的微调。增购了新的料车或地面起伏过大时，可能需要再
次调整料车高度。如下图所示，拧松料车盖板的 8 处固定螺栓之后，转动高度调节螺栓调整高度。高度调节螺栓
转动 1 周，高度变化 1.5mm。
n
要点
增购的新料车，需按照现有料车的高度调节。
参考
贴片机的高度，是指贴片机的安装地面到传送带面 ( 上侧 ) 的高度。
调整料车的高度
内六角扳手(3mm)
料车盖板的
固定螺栓(8处)
扳手(17mm)
高度调节螺栓
下降
上升
75005-A4-10
n
要点
YSM20/YSM20W 的料车高度是由螺旋轴控制的。因此，若转动高度调节螺栓使料车上升或下降，料车会沿着螺旋槽的方向斜向上
升或下降，这可能会使料车的左右高度 ( 左右机架 ) 出现差异。( 关于料车的左右机架的露出高度，请参照后述“2.4.2 生产线中料
车的高度调整方法”。)
‧
对齐左右高度的要点如下 ：
料车按向上调高为原则进行调整。
即使需要降低高度，也需要先将料车降到目标高度以下之后再向上调到目标高度。
Step1 ：升高高度，左右任何一侧只要达到了目标高度，就预拧紧料车上部的 1、2 根固定螺栓。
Step2 ：缓慢转动高度调节螺栓使料车上升，对齐左右高度。
9
2
一次性换料车

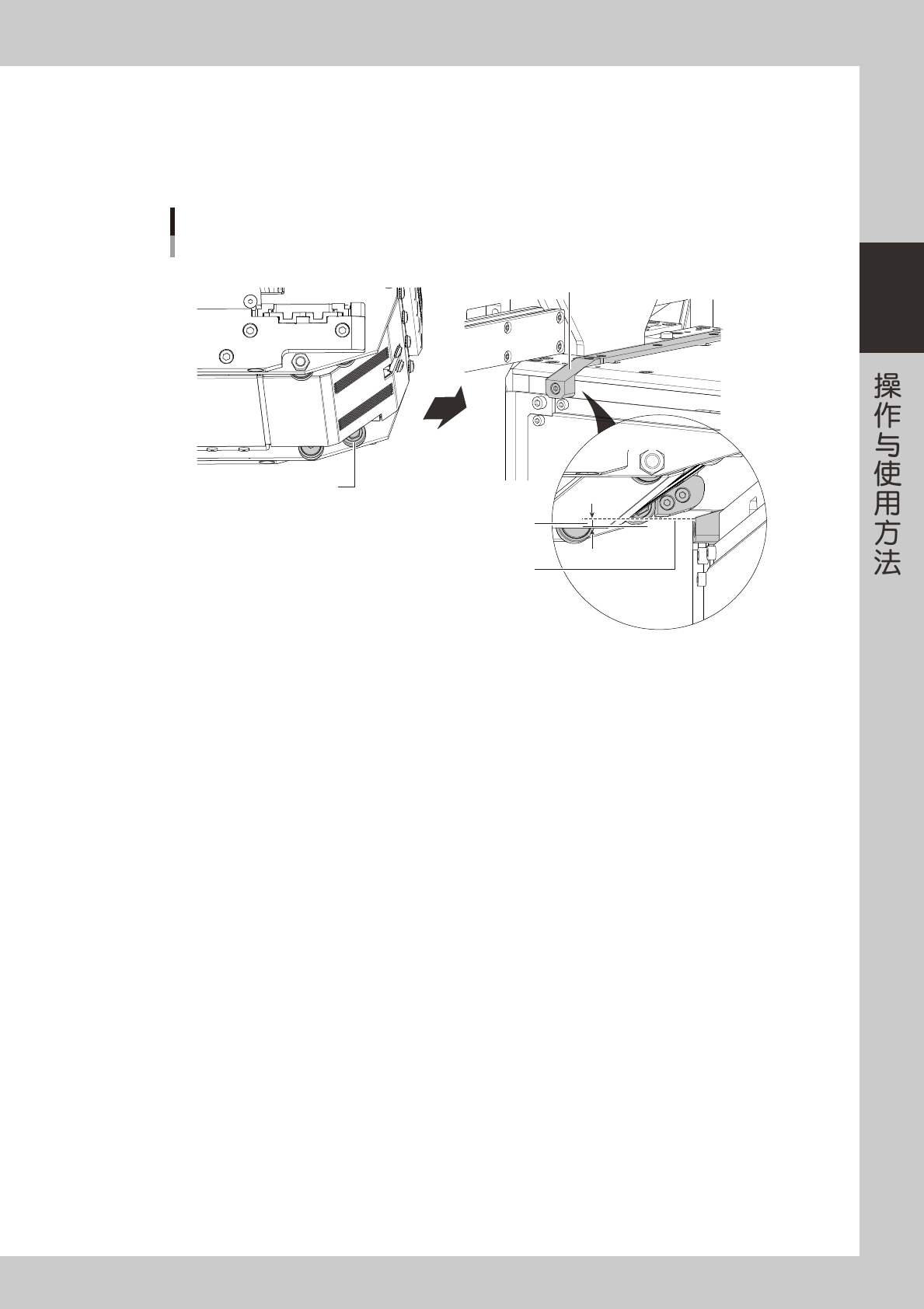

2.4.1 料车单车时的最佳高度
如下图所示，料车单车时的最佳高度，为贴片机侧的料车导轨前端高度对齐料车的滚轮从动轴承直径的约 1/3 高
度的位置。但，在实际生产线中，地面存在起伏，贴片机可安装料车的位置不止一处。因此，需根据实际情况调
整料车的高度。具体调整方法，请参照后述“2.4.2 生产线中料车的高度调整方法”。
料车单车时的最佳高度
料车导轨
最佳高度：滚轮从动轴承
直径的约1/3高度
料车导轨前端高度
■ 贴片机侧
■ 料车仰视图
滚轮从动轴承
75011-A4-00
10
2
一次性换料车
2.4.2 生产线中料车的高度调整方法
■ 需准备的工具
‧
内六角扳手 (3mm)
‧
扳手 (17mm)
‧
卷 尺
‧
直尺 ( 长度在 100mm 左右 )
■ 料车送料器架前端部的形状
料车送料器架前端部的形状，根据出厂时间不同有下图所示 2 种类型。
本说明书，将下图所示有导轨或塑料导轨的料车称为“A 型”，将无导轨的料车称为“B 型”。A 型与 B 型在后述 Step3 中的
料车调整高度的调整值不同。调整高度时，请先确认生产线中的料车的类型。
n
要点
生产线中既有 A 型又有 B 型料车时，请全部按照 B 型料车的高度调整。
料车送料器架前端部的形状
SS用料车、ZS用料车通用
■ Ａ型
■ B型
前端部：有导轨 前端部：有塑料导轨
前端部：无导轨
75012-A4-00
