17 3 一次性换料车 3.2 每月 3.2.1 定位部 SS、ZS 用料车的定位部，每月需进行 1 次清洁并加油。下面，介绍清洁与加油的方法。 1 用无尘纸等擦去定位部的脏污润滑油。 如下图所示，用无尘纸等擦去 4 处定位部的脏污润滑油。 2 用棉棒等在定位部涂抹润滑油。 用棉棒等在定位部的下图所示加油位置 ( 共 4 处 ) 涂抹适量的润滑油 (NSL)。 ■ 料车侧 (仰视图) ■ 贴片机侧 加油位置 定位部 SS、ZS用料车 …
16
3
一次性换料车
■ 使用软刷清扫
1.将料车从贴片机上卸下。

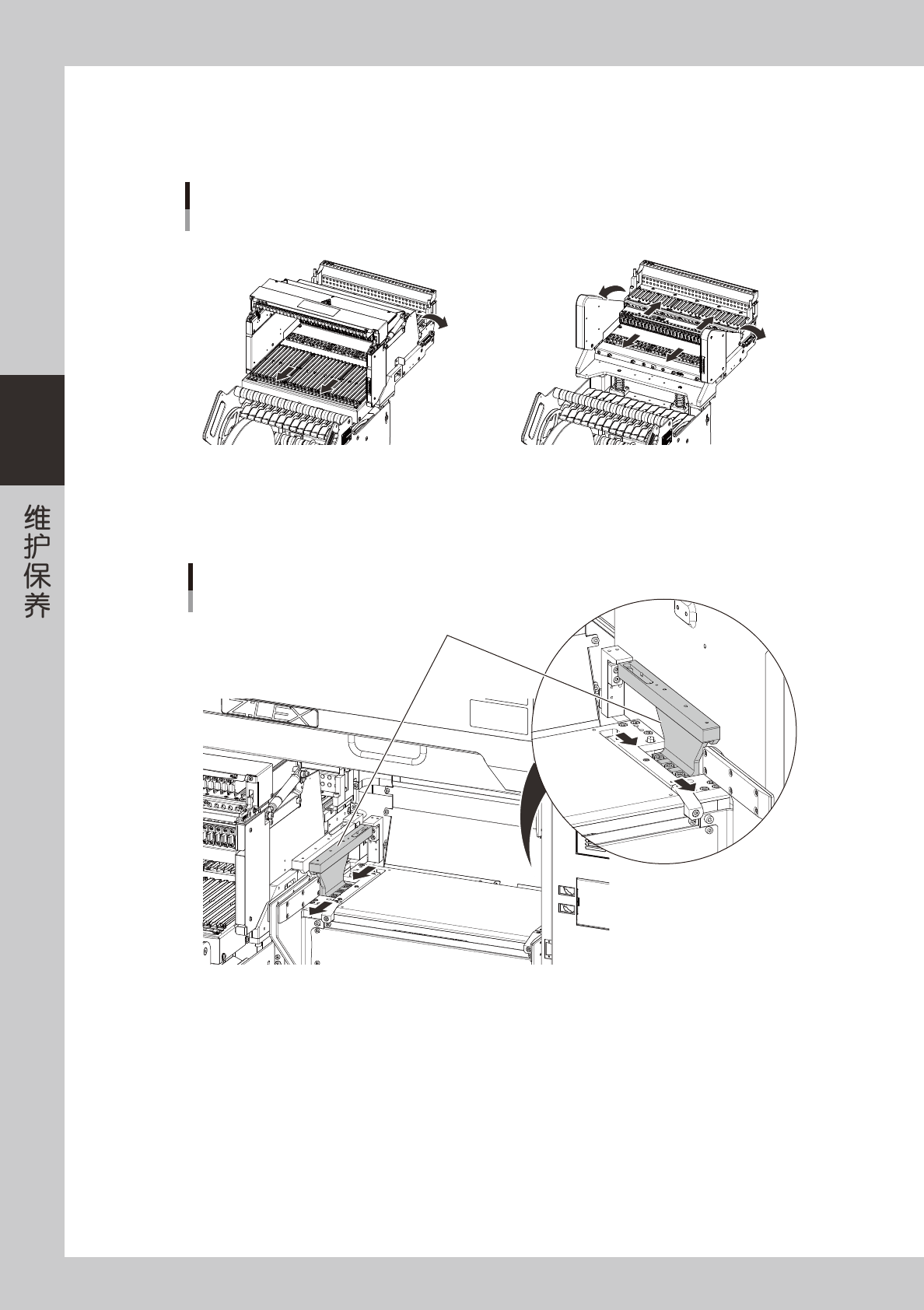

2.用随机附带的清扫送料器架用的软刷沿下图中箭头所示方向清除尘屑。
清扫送料器架
一次性换料车
SS电动送料器用ZS电动送料器用
75019-A4-00
■ 清扫夹固料车的部位
1.将料车从贴片机上卸下。
2.用随机附带的清扫送料器架用的软刷沿下图中箭头所示方向清除尘屑。
清扫夹固料车的部位
夹固料车的部位
75020-A4-00
17
3
一次性换料车
3.2 每月
3.2.1 定位部
SS、ZS 用料车的定位部，每月需进行 1 次清洁并加油。下面，介绍清洁与加油的方法。
1
用无尘纸等擦去定位部的脏污润滑油。
如下图所示，用无尘纸等擦去 4 处定位部的脏污润滑油。
2
用棉棒等在定位部涂抹润滑油。

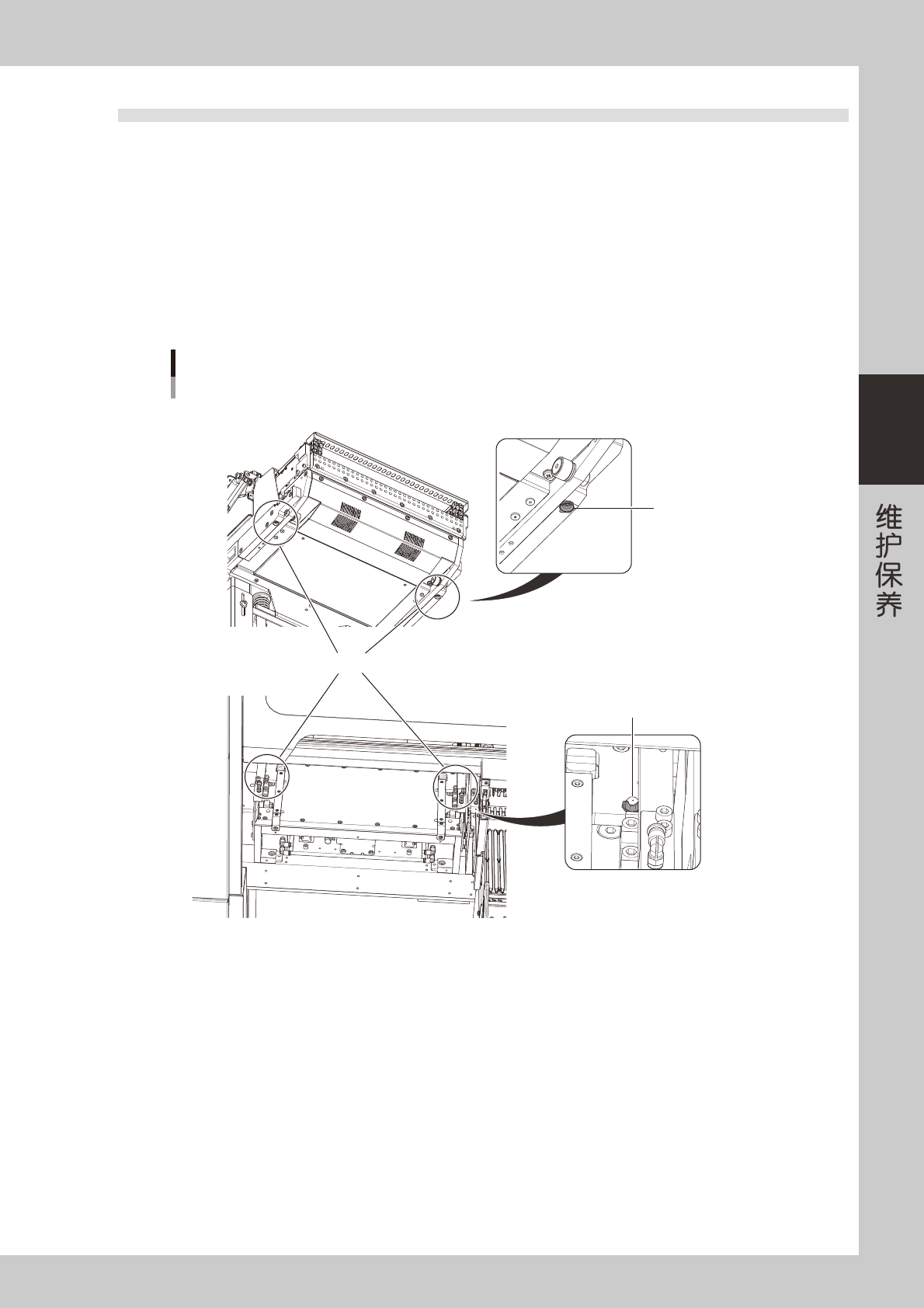

用棉棒等在定位部的下图所示加油位置 ( 共 4 处 ) 涂抹适量的润滑油 (NSL)。
■ 料车侧 (仰视图)
■ 贴片机侧
加油位置
定位部
SS、ZS用料车
加油位置
定位部
75006-A4-00
18
3
一次性换料车
3.3 3 个月
3.3.1 导槽盖板锁杆部 ( ZS 用料车 )
ZS 用料车导槽盖板的锁杆部，3 个月需进行 1 次清洁并加油。下面，介绍清洁与加油的方法。
1
用无尘纸等擦去锁杆部的脏污润滑油。
如下图所示，用无尘纸等擦去 2 处锁杆部的脏污润滑油。
2
用棉棒等涂抹润滑油。

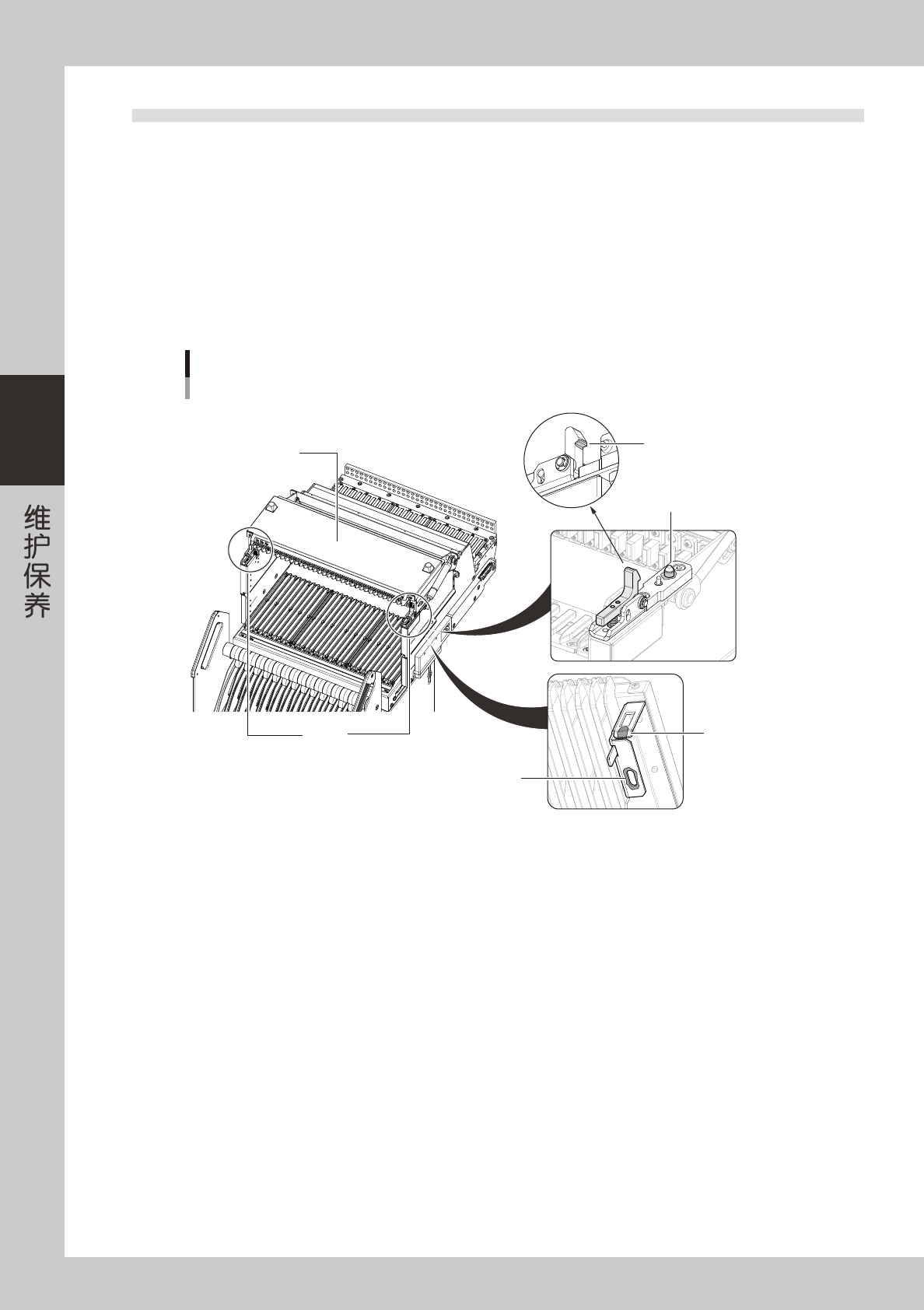

用棉棒等在锁杆部的下图所示加油位置 ( 共 8 处 ) 涂抹适量的润滑油 (NSL)。
导槽盖板
锁杆部
加油位置
导槽盖板的锁杆部
ZS用料车
加油位置
加油位置
加油位置 (里侧)
75007-A4-00
