19
4
一次性换料车
4.带自动停机功能的防护盖
一次性换料车规格的贴片机，拆下料车时可以插入带自动停机功能的防护盖 ( 以下简称“防护盖”) 以防止手误入。
使用防护盖可以保障在安全状态下运行贴片机。
c
注意
拆下料车之后，若不插入防护盖，将无法解除贴片机的紧急停机状态。

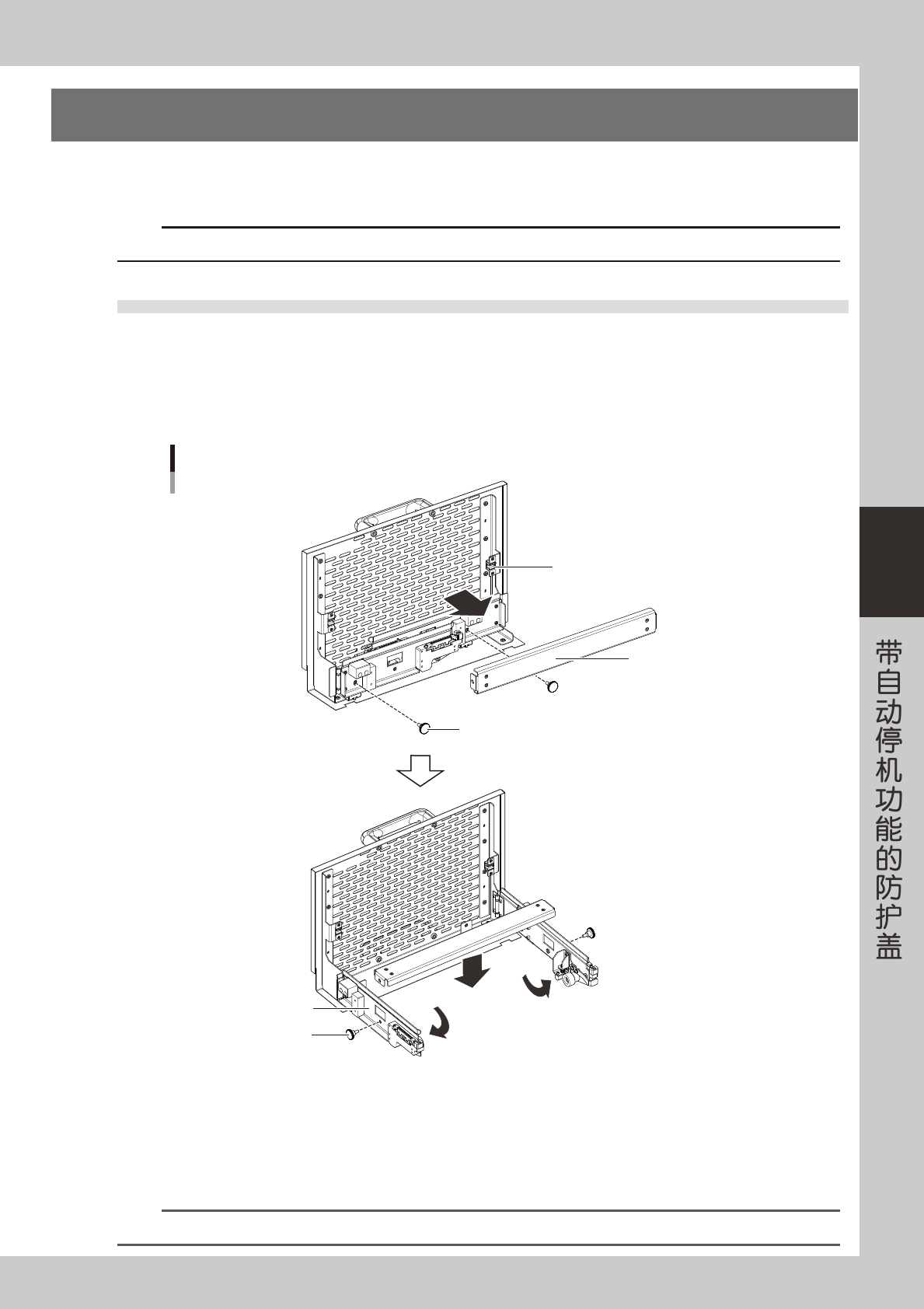

4.1 使用之前的准备
下面，介绍将防护盖安装在贴片机之前需进行的准备。
1
将撑杆从卡扣处拆下。
2
拆下 2 颗旋钮。
组装防护盖
旋钮
撑杆
卡扣部
用旋钮固定撑杆
插臂
75008-A4-00
3
如上图所示，左右打开插臂。
4
将撑杆安装在插臂上。
将 Step1 中拆下的撑杆如上图所示方向安装在插臂之后，用 Step2 中拆下的 2 颗旋钮固定。
n
要点
务必拧紧旋钮。若旋钮未拧紧，将无法正常安装在贴片机上。
20
4
一次性换料车

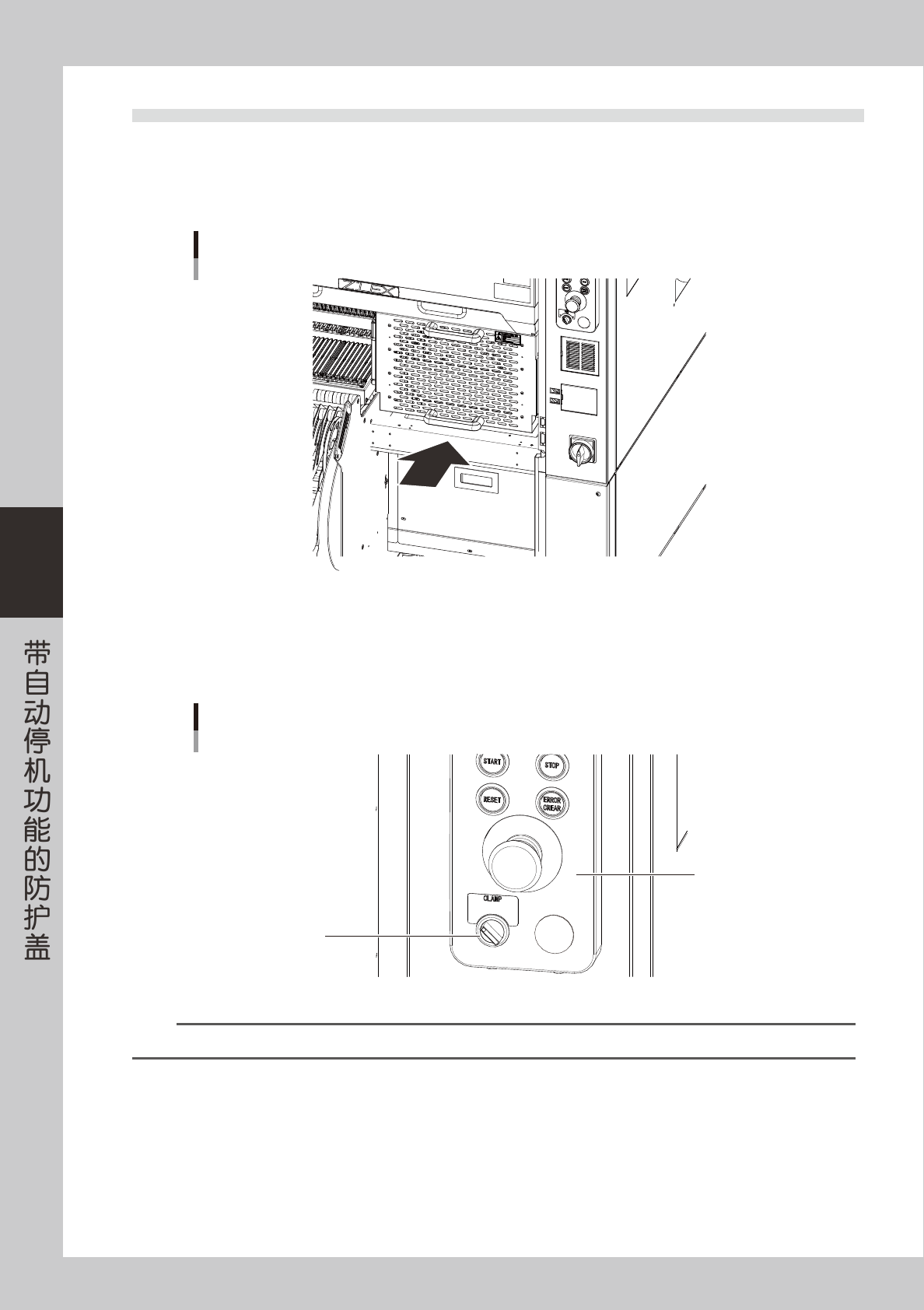

4.2 使用方法
下面，介绍将防护盖安装在贴片机上的方法。
1
将防护盖插入贴片机。
在拆下料车的状态下，将防护盖插入贴片机。
将防护盖插入贴片机
75009-A4-00
2
将贴片机的料车夹固开关旋至 ON。
料车夹固开关的指示器闪烁，贴片机侧的料车锁杆下降并夹固防护盖。若防护盖被夹固，指示器会由闪烁
变为亮灯。
75010-A4-00
参考
从贴片机上拆下防护盖时，按照与上述 Step1 〜 Step2 的相反步骤拆卸。
