3
1
一次性换料车

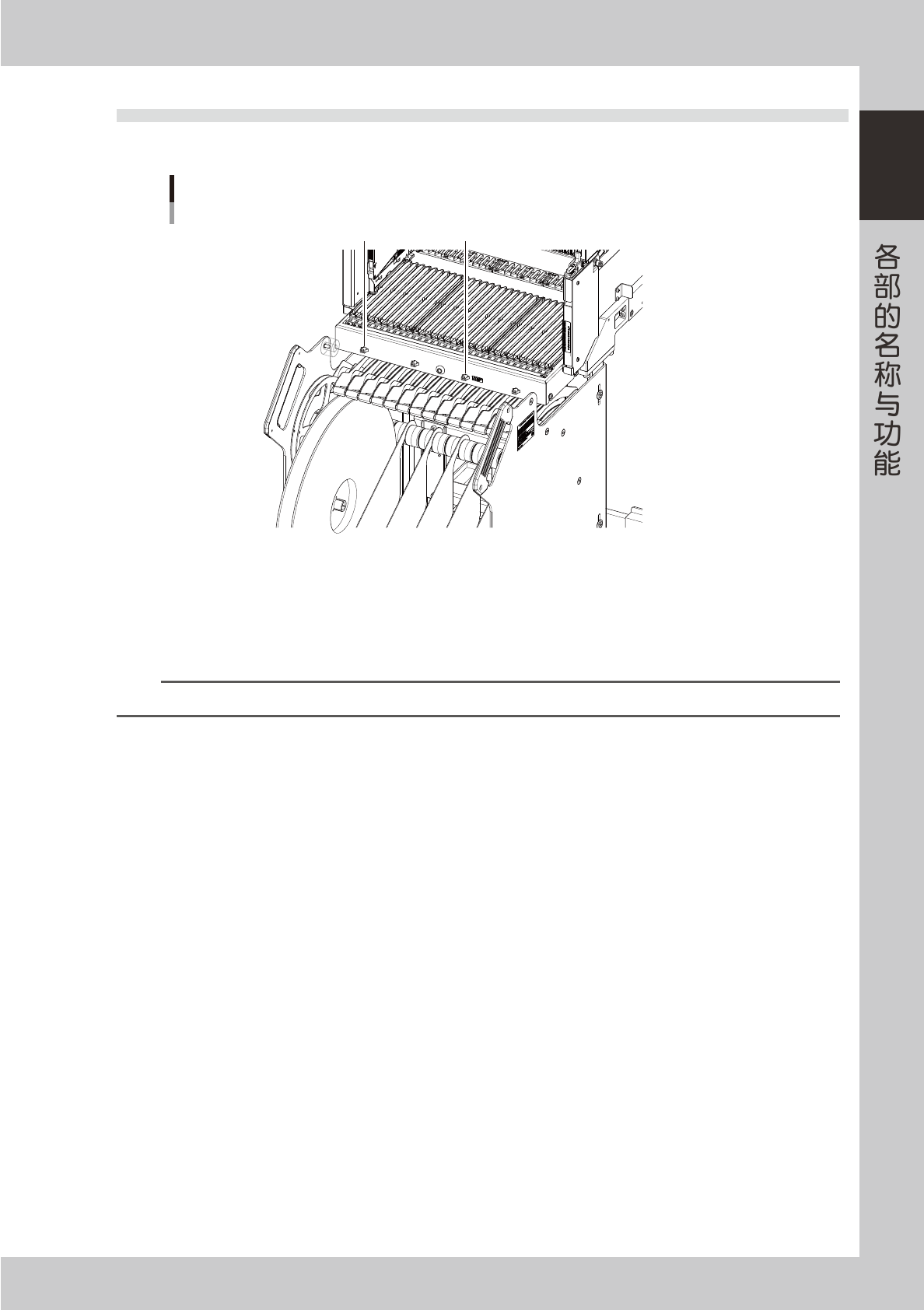

1.2 电源、DUMP 插口
料车的 32 连送料器架设计有 3 个电源插口与 1 个 DUMP 插口，供杆式送料器与 QFP 回收传送带使用。
电源、DUMP插口
1 2
75001-A2-00
1. 电源插口
供杆式送料器与 QFP 回收传送带使用。
2. DUMP 插口
连接 QFP 回收传送带的信号线，由 QFP 回收传送带向贴片机传送信号时使用。
n
要点
关于 QFP 回收传送带的详细内容，请参照本书“QFP 回收传送带”的内容。
4
2
一次性换料车
2.操作与使用方法
2.1 一次性换料车的安装
下面，介绍将料车安装在贴片机上的方法。
1
确认电源与气源。
若还没有开机，需接通贴片机的电源，并打开气源。
2
进行安装之前的点检。
检查料车的送料器架上是否已正确安装了送料器，并无芯片、尘屑粘附。
参考
将送料器安装在料车上的方法，请参阅《操作者手册》。
e
3
按下贴片机的紧急停机按钮。
为保障安全，务必将贴片机置于紧急停机状态。
4
将料车对准安装位置。
5

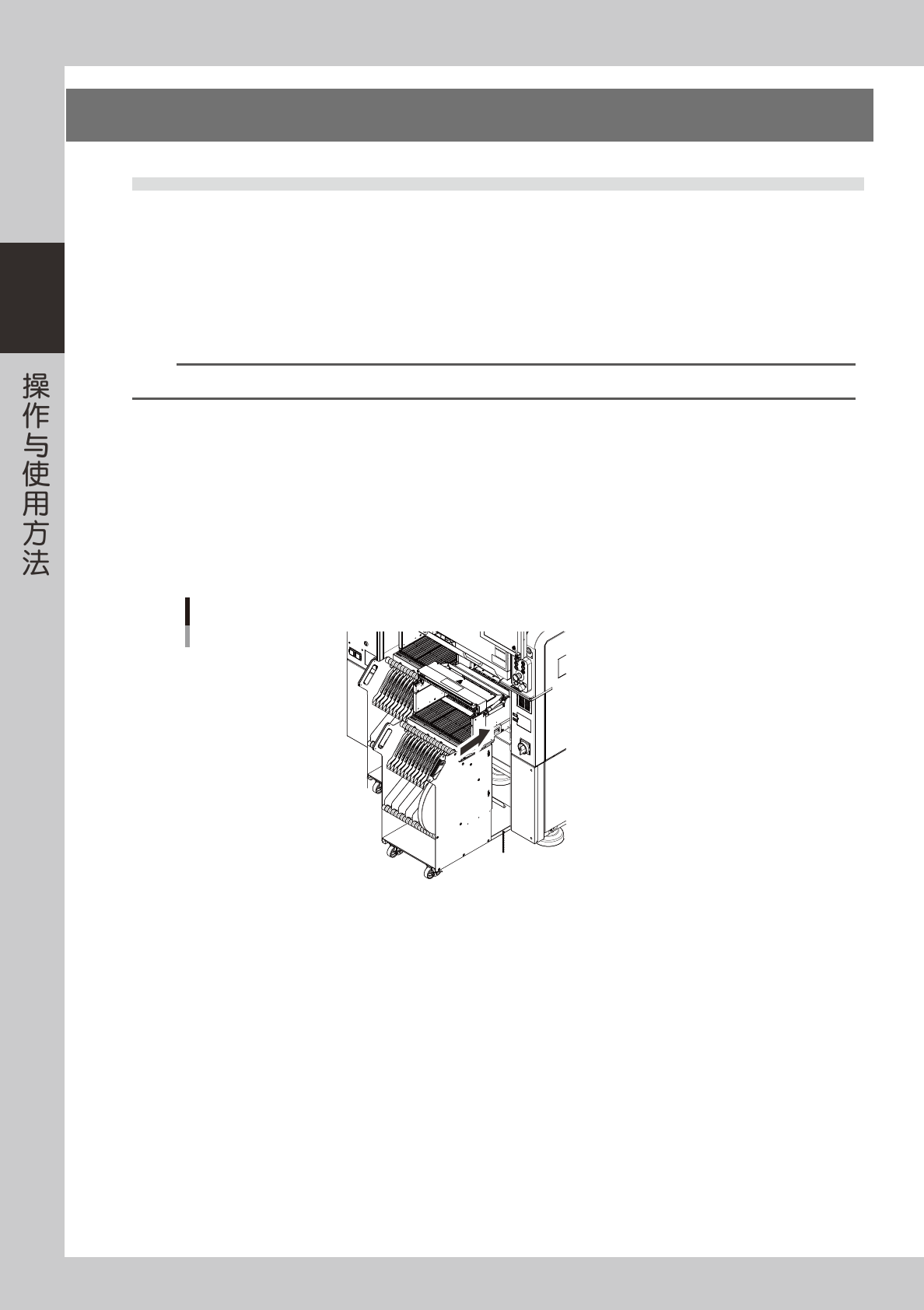

将料车插入贴片机。
推动料车的把手，使料车笔直插入贴片机中。
装入料车
75002-A4-00
5
2
一次性换料车
6

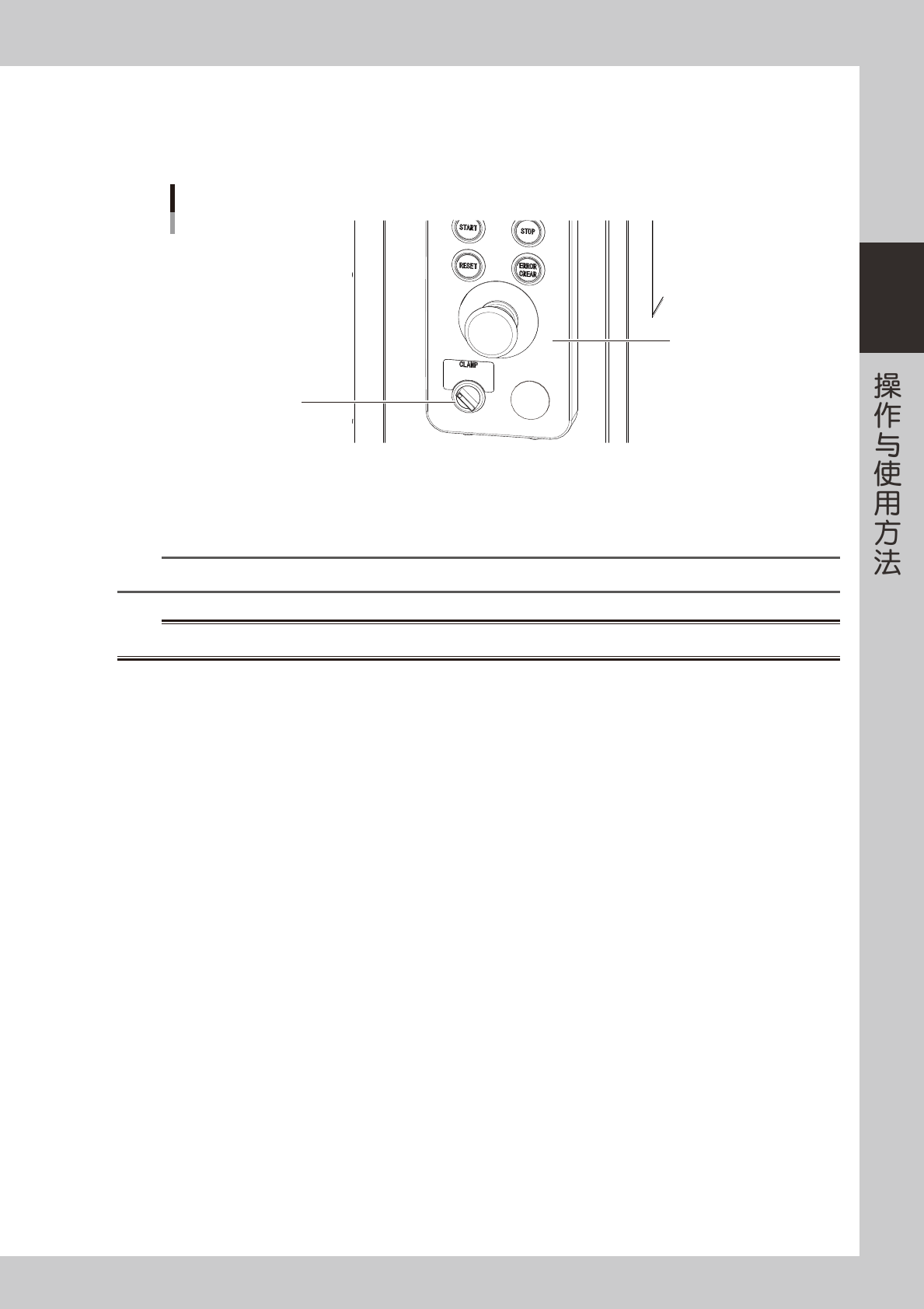

将贴片机的料车夹固开关旋至 ON。
料车夹固开关的指示器闪烁，贴片机侧的料车锁杆下降并夹固料车。若料车被夹固，指示器会由闪烁变为
亮灯。
75003-A4-00
7
确认料车夹固开关为亮灯状态。
若料车夹固开关为亮灯状态，说明料车已正确安装。
n
要点
若贴片机的安全机盖为打开状态，或料车没有推入到位，即使转动料车夹固开关，料车也不会被夹固。
w
警告
料车夹固开关为闪烁状态时，请勿触碰贴片机与料车。否则，可能会有受伤的危险。
