6 2 一次性换料车 2.2 一次性换料车的拆卸 下面，介绍将料车从贴片机上拆下的方法。 e 1 按下贴片机的紧急停机按钮。 停止贴片机的运行之后，按下紧急停机按钮。 2 将贴片机的料车夹固开关旋至 OFF。 料车夹固开关的指示器闪烁，贴片机侧的料车锁杆上升。料车送料器架部的夹固被松开。若料车被松开， 指示器会由闪烁变为熄灯。 料车夹固开关 操作面板 料车夹固开关 ( 指示器闪烁） 75004-A4-00 3 确认料车夹固开关已熄灯。…

100%1 / 23
5
2
一次性换料车
6
将贴片机的料车夹固开关旋至 ON。
料车夹固开关的指示器闪烁，贴片机侧的料车锁杆下降并夹固料车。若料车被夹固，指示器会由闪烁变为
亮灯。
75003-A4-00
7
确认料车夹固开关为亮灯状态。
若料车夹固开关为亮灯状态，说明料车已正确安装。
n
要点
若贴片机的安全机盖为打开状态，或料车没有推入到位，即使转动料车夹固开关，料车也不会被夹固。
w
警告
料车夹固开关为闪烁状态时，请勿触碰贴片机与料车。否则，可能会有受伤的危险。
6
2
一次性换料车
2.2 一次性换料车的拆卸
下面，介绍将料车从贴片机上拆下的方法。
e
1
按下贴片机的紧急停机按钮。
停止贴片机的运行之后，按下紧急停机按钮。
2
将贴片机的料车夹固开关旋至 OFF。
料车夹固开关的指示器闪烁，贴片机侧的料车锁杆上升。料车送料器架部的夹固被松开。若料车被松开，
指示器会由闪烁变为熄灯。

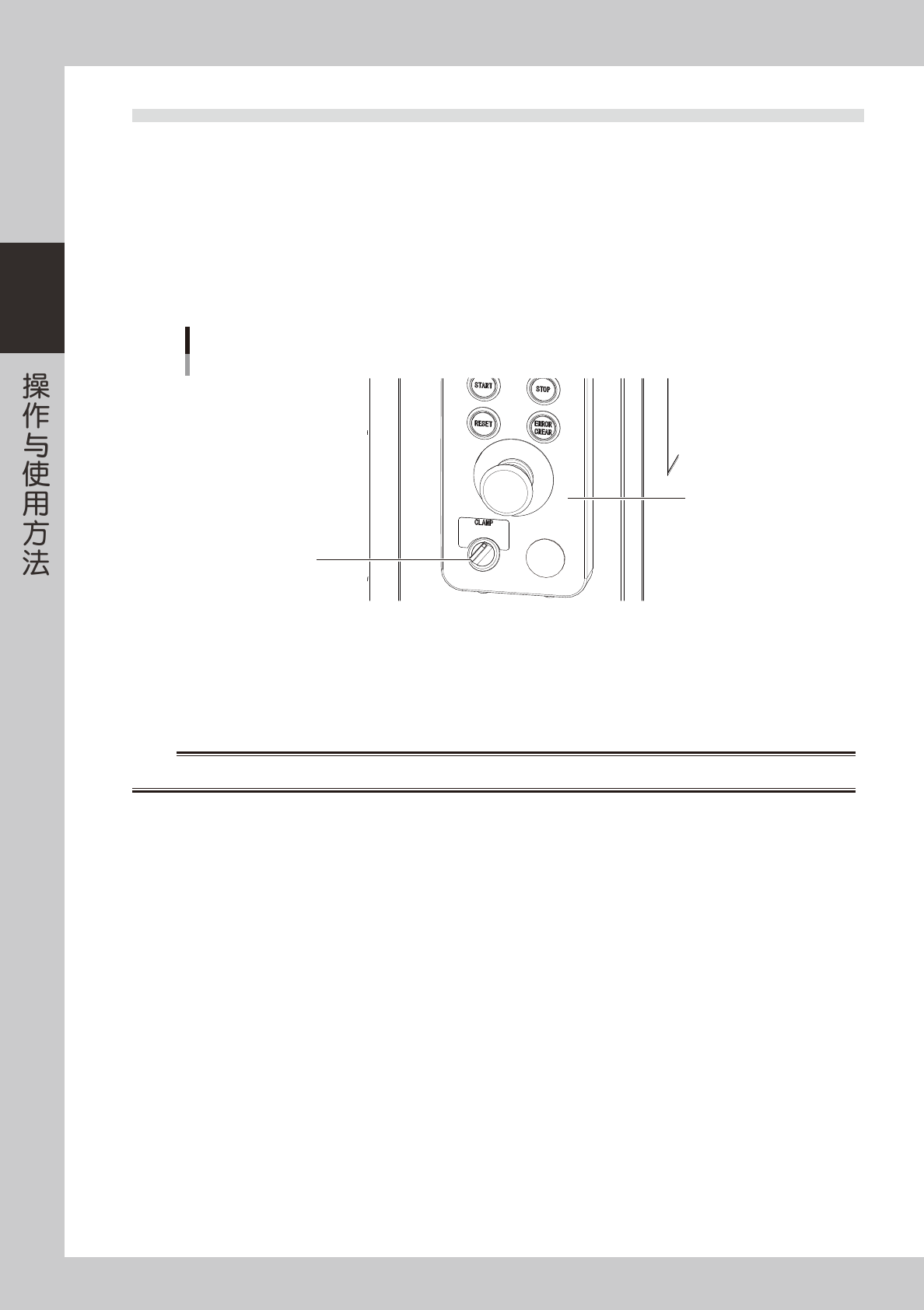

料车夹固开关
操作面板
料车夹固开关
( 指示器闪烁）
75004-A4-00
3
确认料车夹固开关已熄灯。
4
从贴片机上拆下料车。
手把把手部将料车笔直拉出。
w
警告
料车夹固开关为闪烁状态时，请勿触碰贴片机与料车。否则，可能会有受伤的危险。
7
2
一次性换料车
2.3 不停机更换送料器
在 ZS 用料车上使用 ZS 电动送料器，并启用“ZSF 不停机补充元件”功能，可以在不停机的状态下更换满足了拆
卸条件的送料器，还可以在运行中插拔贴装中不使用的 ZS 送料器。
参考
“ZSF 不停机补充元件”功能在 [ 机器设置 ] -“设置”-“机器信息”-“工厂设置”画面中设置。
■ 送料器拆卸条件
1. 设置了使用“跳过重试”时
在 [ 基板 ]-“基板”画面将“跳过重试”参数设置为“使用”时，若送料器中的元件用完，该送料器的元件的贴装顺序将自
动被调到最后并转而贴装其它可贴装的元件。此时，画面中会显示“拆下送料器的准备完成”的提示，该送料器进入可拆卸
状态，且可拆卸的对象送料器的黄色 LED 亮灯。
2. 按了 [ 拆下送料器 ] 按钮时
若将机器设置画面中的“ZSF 不停机补充元件”设置为“使用”时，[ 监控屏 ]-“生产”画面中会显示 [ 拆下送料器 ] 按钮。
选定任意的送料器之后按 [ 拆下送料器 ] 按钮，画面中会显示“拆下送料器的准备完成”的提示，即该送料器可以拆卸。与
使用“跳过重试”相同，被选定的送料器的元件贴装顺序被自动调到最后，并转而贴装其它可贴装的元件。
n
要点
满足了上述 1、2 的拆卸条件，拆下的送料器，若在轮到该送料器元件的贴装顺序时还未完成补充元件，将报错停机。
3. 设置了使用替代元件功能时
若在 [ 元件 ] 画面设置了使用替代元件功能时，若送料器中的元件用完，将自动切换到设定的替代送料器继续贴装。此时，
画面中会显示“拆下送料器的准备完成”的提示，该送料器进入可拆卸状态，且可拆卸的对象送料器的黄色 LED 亮灯。拆下
该送料器，若补充元件并装回料车，将自动返回从装回料车的送料器开始继续供给元件。
参考
关于替代元件功能的设置方法，请参照别册《程序设计手册》中的第 4 章“2.1 使用替代元件功能”。
■ 不停机更换送料器一览表
在 ZS 用料车上使用 ZS 电动送料器
使用“ZSF 不停机补充元件”
*
时 不使用“ZSF 不停机补充元件”
*
时
正在使用的送料器 满足了拆卸条件的送料器 没有使用的送料器 正在使用的送料器 没有使用的送料器
贴片机运行状态 不可插拔 可以插拔 可以插拔 不可插拔 不可插拔
贴片机停机状态 可以插拔 可以插拔 可以插拔 可以插拔 可以插拔
* ：“ZSF 不停机补充元件”，在 [ 机器设置 ]-“设置”-“机器信息”-“工厂设置”画面中设置。
w
警告
在运行过程中拔出 ZS 电动送料器之后会有空位，非常危险，请勿将手伸入。
c
注意
拔送料器时，必须完全拔出并剪断之后再插入。如果拔到一半就插入，载带会隆起，可能会干扰贴装头。
■ 关于 SS 电动送料器的使用
本贴片机，除了使用 ZS 电动送料器外还可以使用 SS 电动送料器。但，SS 电动送料器必须在停机状态下插拔送料
器，因此无法使用不停机更换送料器功能。
