2 Bezp e č nost práce Provozní návod SIPLACE, ř ada X 2.9 Blokování automatu a umíst ě ní výstražných štítk ů Od verze softwaru 710.0 Vydání 12/2016 104 2.9 Blokování automatu a umíst ě ní výstražných štítk ů 2.9.1 Úloha…
Provozní návod SIPLACE, řada X 2 Bezpečnost práce
Od verze softwaru 710.0 Vydání 12/2016 2.8 Přívodu stlačeného vzduchu a uvolnění tlaku
103
2

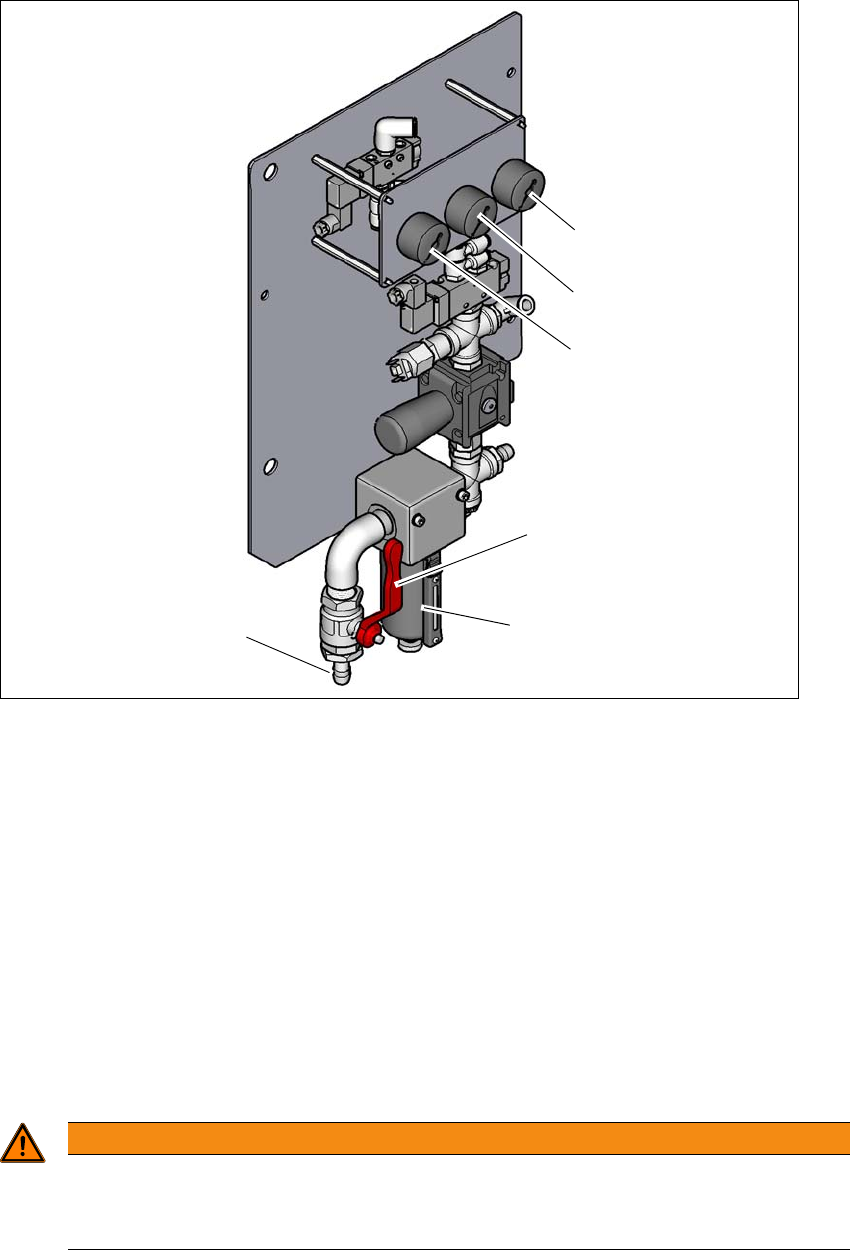

Obr. 2.8 - 1 Jednotka stlačeného vzduchu na automatu
Legenda k obr. 2.8 - 1
(1) Tlakoměr pro napájecí tlak součástí stroje
Požadovaný tlak: 0,5 ± 0,025 MPa, 5 ± 0,25 bar (rozmezí ukazatele 0–1,0 MPa, 0–10 bar)
(2) Tlakoměr pro napájecí tlak portálů 1 až 4
Požadovaný tlak: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (rozmezí ukazatele 0–1,0 MPa, 0–10 bar)
(3) Tlakoměr pro vstupní tlak
Požadovaný tlak: 0,5–1,0 MPa, 5–10 bar (rozmezí ukazatele: 0–1,0 MPa, 0–10 bar)
(4) Uzavírací kohout v poloze otevřeno (AUF)
(5) Filtr stlačeného vzduchu
(6) Přípojka stlačeného vzduchu
2
VÝSTRAHA
Nebezpečí úrazu!
U pneumatických potrubí, která jsou pod tlakem, hrozí úraz.
Nikdy nepovolujte pneumatická potrubí, která jsou pod tlakem.
(6)
(1)
(2)
(3)
(5)
(4)
2 Bezpečnost práce Provozní návod SIPLACE, řada X
2.9 Blokování automatu a umístění výstražných štítků Od verze softwaru 710.0 Vydání 12/2016
104
2.9 Blokování automatu a umístění výstražných štítků
2.9.1 Úloha a účel
Předtím, než budete na automatu provádět údržbu nebo servis jakéhokoliv druhu, musíte ho za-
jistit proti opětnému zapnutí a umístit na něj odpovídající výstražné štítky. Jestliže se budete řídit
níže popsanými pokyny, bude nebezpečí zranění obsluhujícího personálu vyloučeno.
2
2.9.2 Popis
Dodržujte níže popsané pokyny vždy, když chcete zapnout, regulovat nebo vypnout energii na au-
tomatu.
Informujte o tom všechny pracovníky, kterých se to týká.
Vypněte automat příp. všechny přídavné přístroje. Postupujte podle normálního postupu pro
vypnutí:
–Stiskněte tlačítko STOP.
– Vypněte řídící počítač.
– Vypněte automat hlavním vypínačem.
Odpojte automat od všech jeho zdrojů energie:
–Přerušte přívod tlakového vzduchu.
–Přerušte přívod síťového napájení.
Zablokujte zařízení.
–Umístěte zámek všude, kde je to možné (např. na hlavní vypínač).
Alternativa: Umístění výstražných štítků
Jestliže je možné stroj zablokovat pomocí zámku, je třeba to provést. Jsou však situace, při
kterých není možné pro vypnutí energie použít zámek. V těchto případech musí být na vy-
pnutý stroj umístěn výstražný štítek, aby byli pracovníci informováni, že je stroj vypnut za
účelem servisu. Štítek musí být bezpečně upevněn, musí být viditelný ze všech stran a
může být demontovatelný pouze osobou, která ho umístila. 2
UPOZORNĚNÍ
Minimální požadavky
Tento postup splňuje minimální požadavky na zamčení, resp. umístění výstražných štít-
ků na automat při údržbě a servisu. Dodatečná bezpečnostní opatření, která jsou nutná
k tomu, aby byla práce bezpečně dokončena, mohou být specifikována bezpečností prá-
ce, osobami zmocněnými pro bezpečnost a zdravotním oddělením.
Provozní návod SIPLACE, řada X 2 Bezpečnost práce
Od verze softwaru 710.0 Vydání 12/2016 2.9 Blokování automatu a umístění výstražných štítků
105
Uvolnění uložené energie
Energie nacházející se v přívodu stlačeného vzduchu a elektrická energie v elektrolytických
kondenzátorech musí být uvolněna vhodnými opatřeními. 2
Proto po vypnutí automatu počkejte, až dojde k vybití, popř. uvolnění tlaku (viz části 2.7
na straně 99
a 2.8 na straně 102), aby byla zajištěna bezpečná práce na automatu.
Kontrola zablokování.
Zkontrolujte zablokování automatu tak, že stisknete tlačítko start.
Následující kroky jsou nutné proto, aby bylo možné automat opět připravit k provozu.
Zkontrolujte pracovní prostor. Postarejte se o to, aby autorizovaný personál uklidil všechny
nástroje a aby byla zprovozněna všechna bezpečnostní zařízení.
Informujte všechny příslušné pracovníky
Informujte všechny dělníky v rozsahu stroje, že stroj bude opět zprovozněn, sejměte také je-
den ze zámků případně výstražný štítek.
Sejměte zámky/výstražné štítky.
Každý autorizovaný pracovník musí sejmout svůj vlastní zámek a uložit na chráněné místo.
Zapněte automat a nechte při provozu prověřit autorizovaným personálem, zda byly opravy
náležitě provedeny.
2.9.3 Testování
Servisní personál smí obvody testovat tím, že je krátkodobě aktivuje, aniž by bylo přerušeno blo-
kování. To je možné jen tehdy, když žádný jiný personál neprovádí práce na této testované kon-
strukční skupině.
Je mimořádně důležité, aby všechna další tlačítka startu byla označena výstražným štítkem "Ne-
uvádět do provozu", aby se zabránilo neúmyslnému zapnutí zařízení po tuto dobu.
2.9.4 Odpovědnost a povinnosti
–Patří k úkolům a povinnostem údržby a servisního personálu, aby dodržovali tento postup.
–Patří k úkolům a povinnostem bezprostředně nadřízeného servisního personálu údržby za-
světit do tohoto postupu tento okruh osob(své podřízené).
–Patří k úkolům a povinnostem osob majících na starost bezpečnost včetně bezpečnostních
komisí, zdravotních úřadů (Health Service Department) a vedoucích různých oddělení a vi-
ceprezidentů aby řídili postupy pro zablokování a označování zablokování automatů.
