Provozní návod SIPLACE, řada X 3 Technické údaje a konstrukční skupiny
Od verze softwaru 710.0 Vydání 12/2016 3.3 Rozměry a hmotnost
123

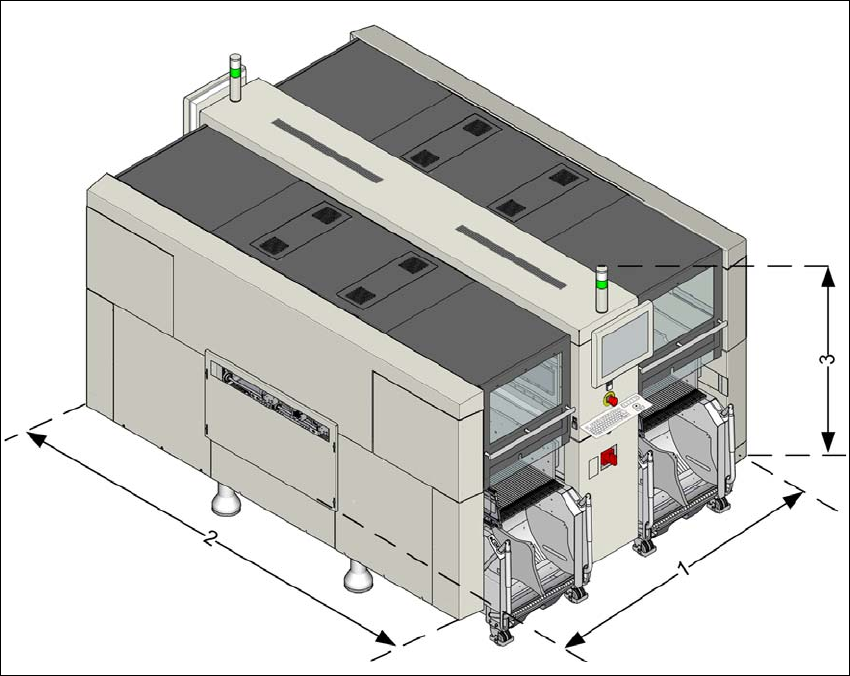

3.3.1.1 Přehled rozměrů
3
Obr. 3.3 - 1 Přehled rozměrů – příklad strojů X2 S / X3 S / X4 S
Příklad:
(1) Délka = 1948 mm
(2) Šířka = 2647 mm
(3) Výška = 1852 mm
3 Technické údaje a konstrukční skupiny Provozní návod SIPLACE, řada X
3.3 Rozměry a hmotnost Od verze softwaru 710.0 Vydání 12/2016
124

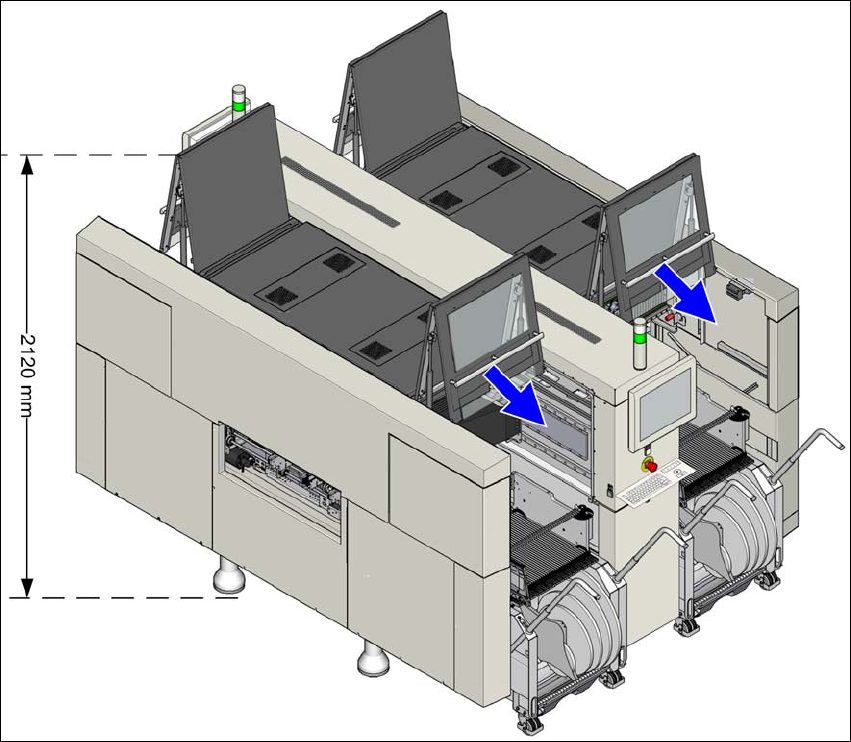

3.3.1.2 Výška vyklopeného ochranného krytu
3
Obr. 3.3 - 2 Výška vyklopeného ochranného krytu – rozměry v milimetrech (příklad automatu SIPLACE X4i S)
Zadané rozměry se vztahují na max. transportní výšku desky 950 mm.
(1) Výška se mění dle nastavené transportní výšky desky
–Při transportní výšce desky 900 mm = 195 mm ± 15 mm
–Při transportní výšce desky 930 mm = 225 mm ± 15 mm
–Při transportní výšce desky 950 mm = 245 mm ± 15 mm
Provozní návod SIPLACE, řada X 3 Technické údaje a konstrukční skupiny
Od verze softwaru 710.0 Vydání 12/2016 3.3 Rozměry a hmotnost
125
3.3.2 Manipulační poloměry vozíků na součástky
3
Obr. 3.3 - 3 Manipulační poloměry vozíků na součástky u automatů řady X
Hodnoty manipulačních poloměrů R vozíků na součástky u automatů řady X:
3
3
3
Manipulační poloměr R v poloze na stanovišti 600 mm
Vzdálenost L1: od středu stroje k vnější hraně vozíku na
součástky X
1470 mm
Vzdálenost L2: Střed stroje k stěně 2070 mm
