3.3.2 Manipulační poloměry vozíků na součástky
3

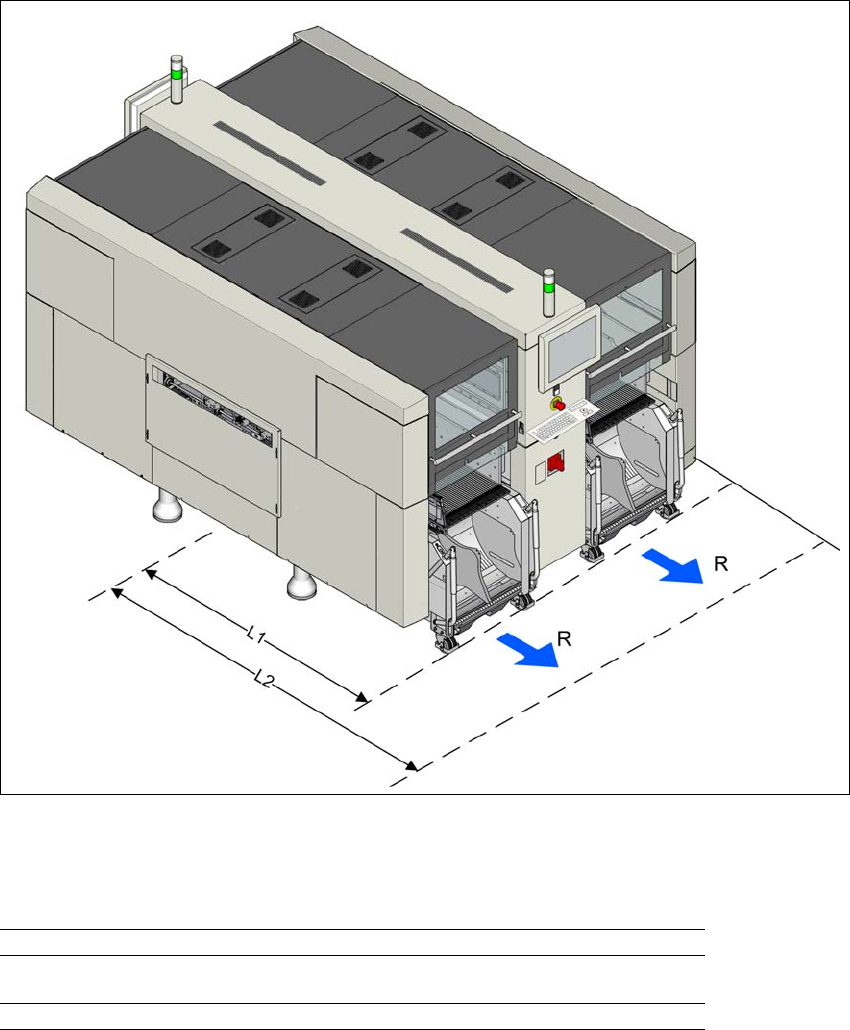

Obr. 3.3 - 3 Manipulační poloměry vozíků na součástky u automatů řady X
Hodnoty manipulačních poloměrů R vozíků na součástky u automatů řady X:
3
3
3
Manipulační poloměr R v poloze na stanovišti 600 mm
Vzdálenost L1: od středu stroje k vnější hraně vozíku na
součástky X
1470 mm
Vzdálenost L2: Střed stroje k stěně 2070 mm
3 Technické údaje a konstrukční skupiny Provozní návod SIPLACE, řada X
3.3 Rozměry a hmotnost Od verze softwaru 710.0 Vydání 12/2016
126
3.3.3 Těžiště
3

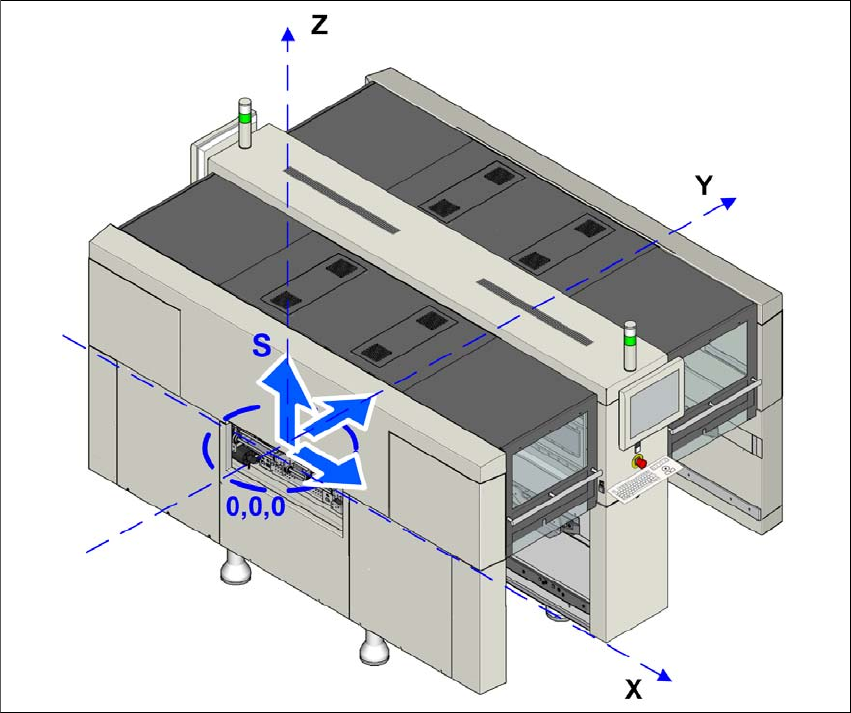

Obr. 3.3 - 4 Poloha těžiště v milimetrech (příklad automatu SIPLACE X2 S / X3 S / X4 S)
Souřadnice X 0 mm
Souřadnice Y 0 mm
Souřadnice Z 630 mm
Tyto souřadnice těžiště platí pro automaty při transportní výšce desek 900 mm.
Provozní návod SIPLACE, řada X 3 Technické údaje a konstrukční skupiny
Od verze softwaru 710.0 Vydání 12/2016 3.4 Přehled konstrukčních skupin
127
3.4 Přehled konstrukčních skupin
3
3

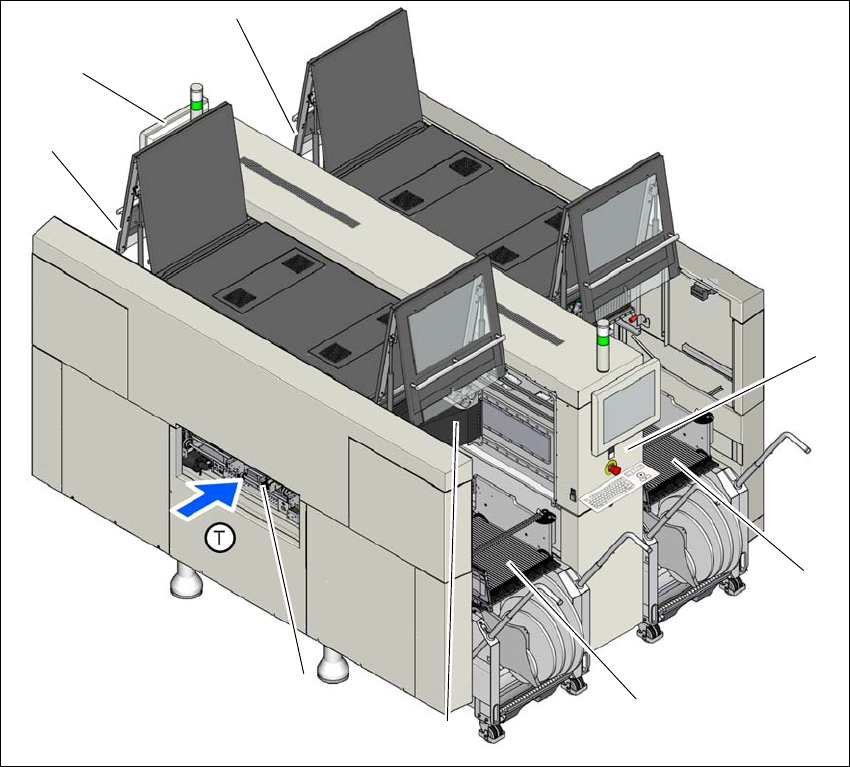

Obr. 3.4 - 1 Přehled konstrukčních skupin – příklad automatu SIPLACE X3 S
(1) Stanoviště 1 s vozíkem na součástky, řezačkou pásu a kanálem na prázdné pásy
(2) Stanoviště 2 s vozíkem na součástky, řezačkou pásu a kanálem na prázdné pásy
(3) Stanoviště 3 se vstupním zařízením, řezačkou pásu, kanálem na prázdné pásy
(4) Stanoviště 4 se vstupním zařízením, řezačkou pásu, kanálem na prázdné pásy
(5) Portál u stanoviště 1 s osazovací hlavou
(6) Monitor s klávesnicí (2x)
(7) Transport desek
(T) Směr transportu desky
