Provozní návod SIPLACE, ř ada X 3 Technické údaje a konstruk č ní skupiny Od verze softwaru 710.0 Vydání 12/2016 3.4 P ř ehled konstruk č ních skupin 127 3.4 P ř ehled konstruk č ních skupin 3 3 Obr . 3.4 - 1 P ř ehled k…
3 Technické údaje a konstrukční skupiny Provozní návod SIPLACE, řada X
3.3 Rozměry a hmotnost Od verze softwaru 710.0 Vydání 12/2016
126
3.3.3 Těžiště
3
Obr. 3.3 - 4 Poloha těžiště v milimetrech (příklad automatu SIPLACE X2 S / X3 S / X4 S)
Souřadnice X 0 mm
Souřadnice Y 0 mm
Souřadnice Z 630 mm
Tyto souřadnice těžiště platí pro automaty při transportní výšce desek 900 mm.
Provozní návod SIPLACE, řada X 3 Technické údaje a konstrukční skupiny
Od verze softwaru 710.0 Vydání 12/2016 3.4 Přehled konstrukčních skupin
127
3.4 Přehled konstrukčních skupin
3
3
Obr. 3.4 - 1 Přehled konstrukčních skupin – příklad automatu SIPLACE X3 S
(1) Stanoviště 1 s vozíkem na součástky, řezačkou pásu a kanálem na prázdné pásy
(2) Stanoviště 2 s vozíkem na součástky, řezačkou pásu a kanálem na prázdné pásy
(3) Stanoviště 3 se vstupním zařízením, řezačkou pásu, kanálem na prázdné pásy
(4) Stanoviště 4 se vstupním zařízením, řezačkou pásu, kanálem na prázdné pásy
(5) Portál u stanoviště 1 s osazovací hlavou
(6) Monitor s klávesnicí (2x)
(7) Transport desek
(T) Směr transportu desky
(1)
(2)
(3)
(4)
(6)
(7)
(7)
(5)
3 Technické údaje a konstrukční skupiny Provozní návod SIPLACE, řada X
3.5 Osazovací hlava Od verze softwaru 710.0 Vydání 12/2016
128
3.5 Osazovací hlava
3.5.1 Hlava SIPLACE SpeedStar C&P20 pro osazování v režimu High Speed
3

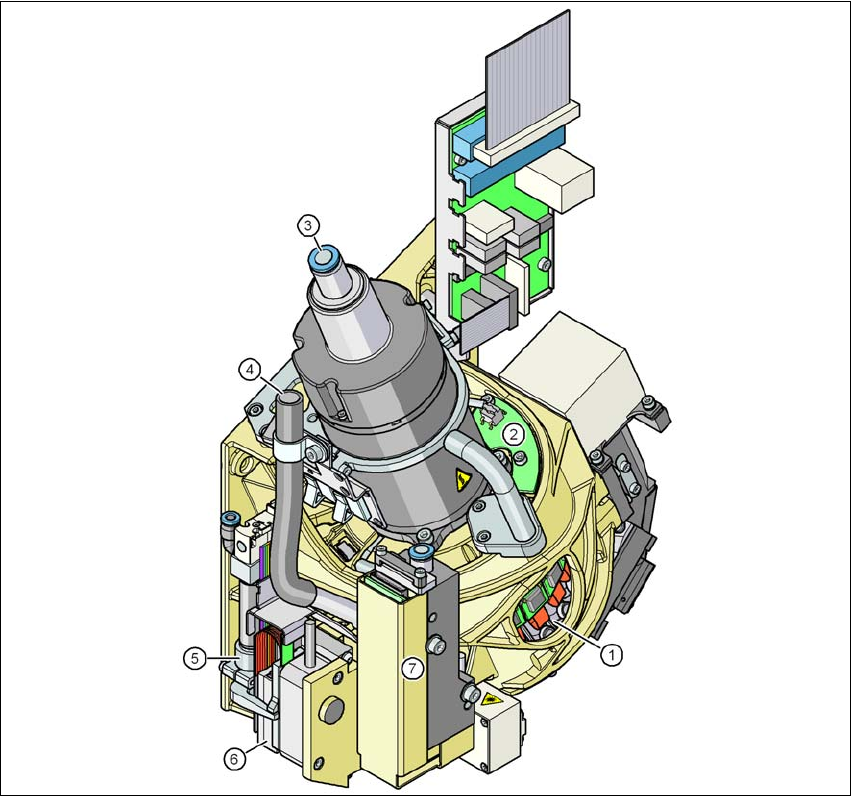

Obr. 3.5 - 1 Hlava SIPLACE SpeedStar - funkční skupiny - část 1
(1) Pohon DP, 20 pohonů
(2) Deska senzoru vakua pro přidržovací okruh
(3) Přípojka stlačeného vzduchu pro 20 Venturiho trysek odebíracího/osazovacího a přidržova-
cího obvodu
(4) Vedení odpadního vzduchu od tlakového regulačního ventilu (7)
(5) Válec vratné jednotky
(6) Motor Z (lineární motor)
(7) Tlakový regulační ventil
