3 Technické údaje a konstruk č ní skupiny Provozní návod SIPLACE, ř ada X 3.5 Osazovací hlava Od verze softwaru 710.0 Vydání 12/2016 130 3.5.1.1 Popis Hlava SIPLACE S peedSt ar (C&P20) pracu je na principu C ollect&a…
Provozní návod SIPLACE, řada X 3 Technické údaje a konstrukční skupiny
Od verze softwaru 710.0 Vydání 12/2016 3.5 Osazovací hlava
129
3
Obr. 3.5 - 2 Hlava SIPLACE SpeedStar – funkční skupiny – část 2
(1) Kamera součástek C&P, typ 23, 6 x 6, digitální
(2) Deska mezilehlého rozdělovače
(3) Hvězdicový motor
(4) Rukojeť
(5) Senzor součástek
(6) Hvězdice s 20 pipetami
3 Technické údaje a konstrukční skupiny Provozní návod SIPLACE, řada X
3.5 Osazovací hlava Od verze softwaru 710.0 Vydání 12/2016
130
3.5.1.1 Popis
Hlava SIPLACE SpeedStar (C&P20) pracuje na principu Collect&Place, tzn., že během jednoho
cyklu je z osazovací hlavy odebráno 20 součástek. Senzor součástek kontroluje na osazovací/
odebírací pozici, zda byla pipetou zachycena součástka. Na cestě k osazovací pozici jsou sou-
částky opticky centrovány a natočeny do potřebné osazovací polohy. Potom součástku za pomoci
ofukovacího vzduchu osadí jemně a přesně na desku tištěných spojů.
Pomocí osazovací hlavy C&P20 se podařilo značně zvýšit výkon osazovací hlavy a tím současně
osazovacího automatu. Kompaktní konstrukce hlavy C&P20 umožňuje velmi krátké časy cyklu.
Při tom je hvězdicová osa šikmo vzhledem k rovině desek. Pomocí takové geometrie lze uspořá-
dat segmenty v nejmenším prostoru.
Kamera součástek je ovšem v hlavě C&P20 i nadále integrována. To umožňuje úsporu pojezdů
k externí centrovací kameře. Mimo to má každý segment vlastní pohon DP pro rotaci pipety. Pi-
pety proto nemusí být již natáčeny do správné polohy v jediné stanici hlavy. Mohou být natáčeny
do správné osazovací polohy vždy a navzájem nezávisle.
Každý segment má svou vlastní vývěvu. Časy přepnutí mezi vakuem a ofukováním lze tak
značně zkrátit. Kromě toho může být v p
řidržovacím okruhu provedena kontrola vakua pro každou
jednotlivou pipetu.
Pohon osy Z segmentu je realizován pomocí lineárního motoru s lineárním odměřováním a je tak
nadmíru přesný. V odebírací/osazovací pozici pohybuje pohon Z segmenty ve svislém směru dolů
nebo nahoru.
Provozní návod SIPLACE, řada X 3 Technické údaje a konstrukční skupiny
Od verze softwaru 710.0 Vydání 12/2016 3.5 Osazovací hlava
131

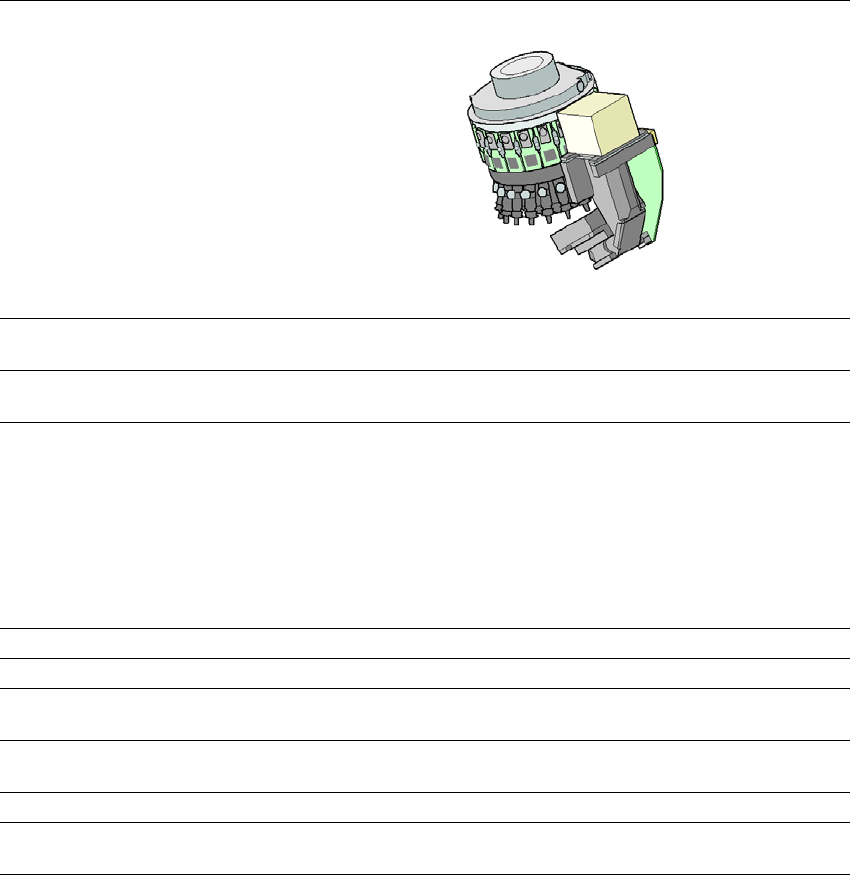

3.5.1.2 Technické údaje hlavy SIPLACE SpeedStar (C&P20)
3
SIPLACE SpeedStar (C&P20)
S kamerou součástek typu
23
S kamerou součástek typu 41
Spektrumsoučástek
*a
*)a Upozorňujeme, že spektrum součástek, které lze osazovat, je ovlivněno také geometrií osazovacích plošek,
specifickými standardy zákazníka a tolerancemi součástek a jejich balení.
01005 do 2220, Melf, SOT,
SOD
03015 bis 2220, Melf, SOT, SOD,
Bare-Die, Flip-Chip
Specifikace součástek
Max. výška
Min. rozteč nožiček
Min. šířka nožiček
Min. rozteč pájecích bodů
Min. průměr pájecích bodů
Min. rozměry
Max. rozměry
Max. hmotnost
4 mm
0,25 mm
0,1 mm
0,4 mm
0,2 mm
0,4 mm x 0,2 mm
6 mm x 6 mm
1 g
4 mm
0,08 mm
0,03 mm
0,10 mm
0,05 mm
0,12 mm x 0,12 mm
6 mm x 6 mm
1 g
Programovatelná síla nasazení 1,5–4,5 N 1,5–4,5 N
Typy pipet 10xx, 11xx, 12xx 10xx, 11xx, 12xx
Přesnost na ose X/Y
*b
*)b Hodnoty přesnosti jsou prokazovány v rámci přejímky stroje a odpovídají podmínkám rozsahu dodávky a
výkonů SIPLACE.
± 41 µm/3
± 55 µm/4
± 41 µm/3
± 55 µm/4
Úhlová přesnost ± 0,5 ° / 3
± 0,7 ° / 4
± 0,5 ° / 3
± 0,7 ° / 4
Osvětlovací roviny 5 5
Možnosti nastavení osvětlova-
cích rovin
256
5
256
5
