3 Technické údaje a konstruk č ní skupiny Provozní návod SIPLACE, ř ada X 3.5 Osazovací hlava Od verze softwaru 710.0 Vydání 12/2016 140 3.5.5.3 Popis Každá hlava Collect&Place disponuje svou vlastní výv ě vou, která…
Provozní návod SIPLACE, řada X 3 Technické údaje a konstrukční skupiny
Od verze softwaru 710.0 Vydání 12/2016 3.5 Osazovací hlava
139
3.5.4 Senzor odhazovací nádoby na součástky
Senzor odhazovací nádoby na součástky kontroluje, zda nádoba sedí správně ve svém držáku.
– Pokud není odhazovací nádoba na součástky správně nasazena, nelze automat spustit.
– Pokud odhazovací nádoba na součástky během osazovacího procesu vyskočí ze svého dr-
žáku, je automat ihned zastaven, protože hrozí kolize hlav.
3.5.5 Vývěva
3.5.5.1 Přehled
Vývěvy jsou namontované ve stojanu stroje za přívody součástek na stanovištích 1 a 4.
3

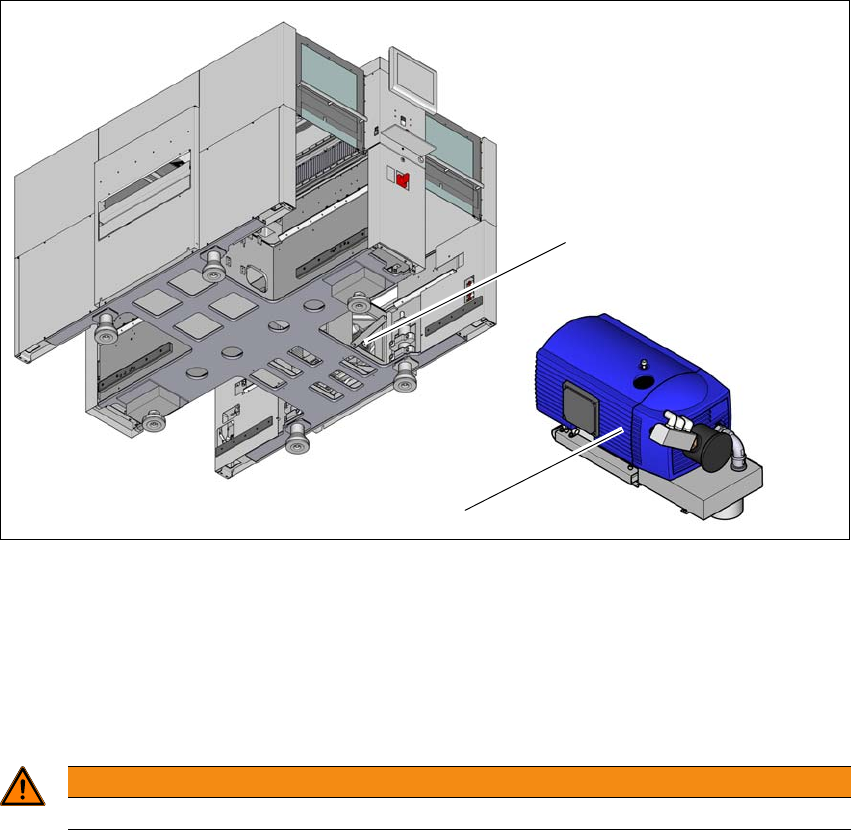

Obr. 3.5 - 6 Přehled – vývěva
(1) Místo montáže vývěvy
(2) Vývěva
3.5.5.2 Bezpečnostní pokyny pro vývěvu
3
(1)
(2)
VÝSTRAHA
Dodržujte bezpečnostní pokyny uvedené v dodaném provozním návodu.
3 Technické údaje a konstrukční skupiny Provozní návod SIPLACE, řada X
3.5 Osazovací hlava Od verze softwaru 710.0 Vydání 12/2016
140
3.5.5.3 Popis
Každá hlava Collect&Place disponuje svou vlastní vývěvou, která zásobuje přidržovací a osazo-
vací okruhy potřebným vakuem. Vývěvy osazovacích hlav pracují na Venturiho principu. V kom-
binaci s vývěvou lze výrazně snížit spotřebu stlačeného vzduchu hlavou SpeedStar (C&P20/M/P).
Vývěva může napájet maximálně dvě hlavy SpeedStar (C&P20/M/P). Proto lze použít maximálně
dvě vývěvy (při 4 hlavách C&P20/M/P). Běžné provozní náklady se sníží podle výše nákladů na
energii.
Vývěva se zapíná a vypíná společně se strojem. Software stanice automaticky ponechá 6minuto-
vou dobu doběhu, aby se nepřehřál motor.
3
3.5.5.4 Pokyny k údržbě
Dodržujte doplňující pokyny k údržbě vývěvy.
Přečtěte si příslušnou část návodu k údržbě stroje.
UPOZORNĚNÍ
Hodnoty spotřeby stlačeného vzduchu najdete v části 3.2.4
na straně 121.
Provozní návod SIPLACE, řada X 3 Technické údaje a konstrukční skupiny
Od verze softwaru 710.0 Vydání 12/2016 3.5 Osazovací hlava
141
3.5.6 Hlava
3
Obr. 3.5 - 7 Hlava SIPLACE MultiStar - pohled zepředu, funkční skupiny díl 1
(1) Hvězdice s 12 segmenty
(2) Segment s integrovaným pohonem DP
(3) Momentový motor pro pohon hvězdice
(4) Deska mezilehlého rozdělovače
(5) Přípojka stlačeného vzduchu pro Venturiho trysky odebíracího/osazovacího a přidržovacího
obvodu
(1)
(2)
(3)
(4)
(5)
