3 Technické údaje a konstruk č ní skupiny Provozní návod SIPLACE, ř ada X 3.7 Systém transportu desek Od verze softwaru 710.0 Vydání 12/2016 164 3.7.3 Konstrukce flexibilního dvojitého transportu Flexibilní dvojitý trans…
Provozní návod SIPLACE, řada X 3 Technické údaje a konstrukční skupiny
Od verze softwaru 710.0 Vydání 12/2016 3.7 Systém transportu desek
163
3.7.2 Konstrukce jednoduchého transportu desek
Pro jednoduchý transport lze stanovit pevnou stranu vpravo nebo vlevo. Pevnou bočnici lze na-
montovat do polohy podle specifikace.
3

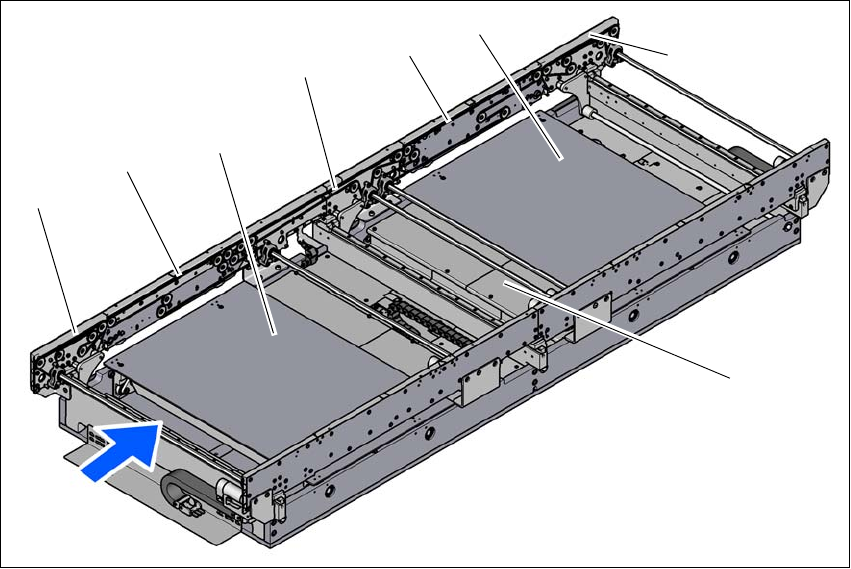

Obr. 3.7 - 1 Konstrukce jednoduchého transportu desek
(1) Vstupní pás
(2) Pás zpracování 1
(3) Zvedací stůl 1
(4) Spojovací pás
(5) Pás zpracování 2
(6) Zvedací stůl 2
(7) Výstupní pás
(8) Řízení transportního systému (pod krytem)
(4)
(1)
(2)
(3)
(5)
(6)
(8)
(7)
3 Technické údaje a konstrukční skupiny Provozní návod SIPLACE, řada X
3.7 Systém transportu desek Od verze softwaru 710.0 Vydání 12/2016
164
3.7.3 Konstrukce flexibilního dvojitého transportu
Flexibilní dvojitý transport má dvě navzájem elektricky a mechanicky nezávislé transportní stopy.
Pevná bočnice transportu je standardně na pravé straně. Pro dvojitý transport lze pevnou stranu
transportu stanovit vpravo nebo vlevo. Pevnou bočnici lze namontovat do polohy podle specifi-
kace. Podle potřeby lze dvojitý transport desek používat jako jednoduchý i dvojitý transport.
3

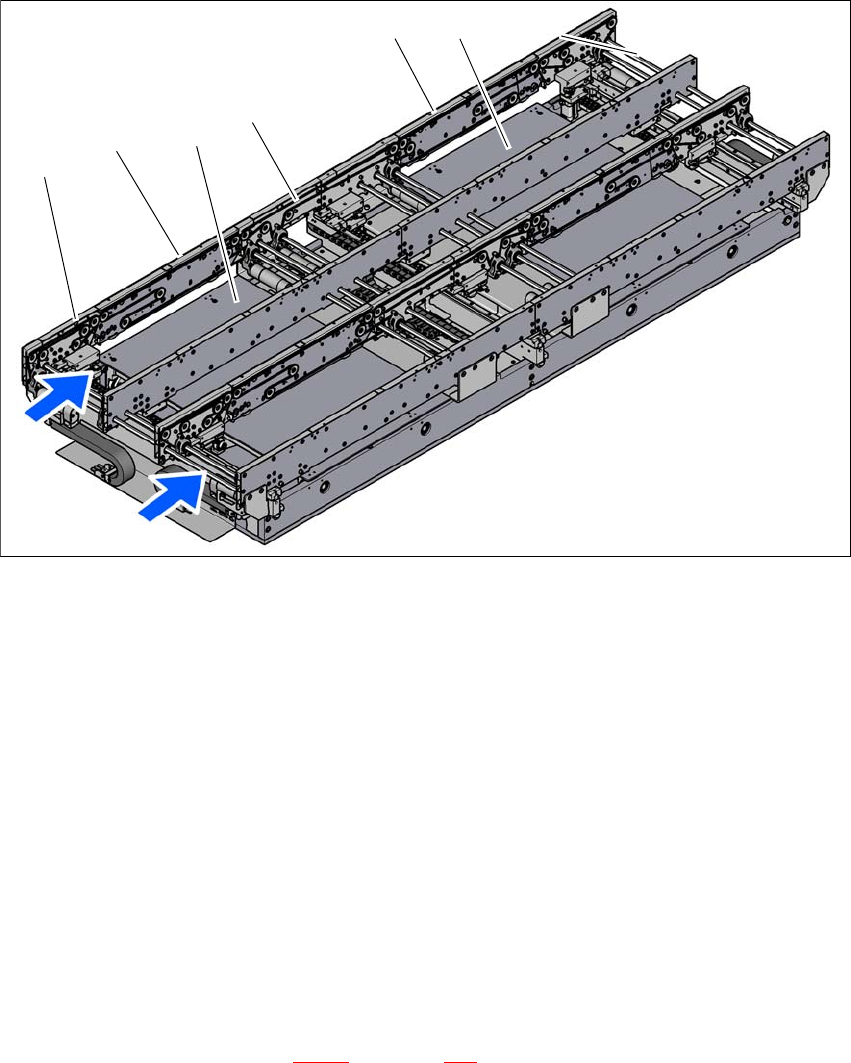

Obr. 3.7 - 2 Konstrukce dvojitého transportu desek
(1) Vstupní pás
(2) Pás zpracování 1
(3) Zvedací stůl 1
(4) Spojovací pás
(5) Pás zpracování 2
(6) Zvedací stůl 2
(7) Výstupní pás
(T1)Transportní stopa 1
(T2)Transportní stopa 2
3.7.3.1 Flexibilní dvojitý transport desek – transportní stopy a druhy transportu
Pravá transportní stopa (po směru transportu) se označuje jako „Transport 1“, levá transportní
stopa jako „Transport 2“ (viz obr. 3.7 - 4
na straně 166).
(7)
(1)
(2)
(3)
(T1)
(T2)
(4)
(5)
(6)
Provozní návod SIPLACE, řada X 3 Technické údaje a konstrukční skupiny
Od verze softwaru 710.0 Vydání 12/2016 3.7 Systém transportu desek
165
3.7.3.2 Dvojitý transport v režimu jednoduchého transportu
Dvojitý transport lze online nakonfigurovat jako jednoduchý transport. K tomu se jedna transportní
stopa úplně složí a deaktivuje (viz obr. 3.7 - 3
). To umožní jednu transportní stopu se šířkou ma-
ximálně 510 mm.
3

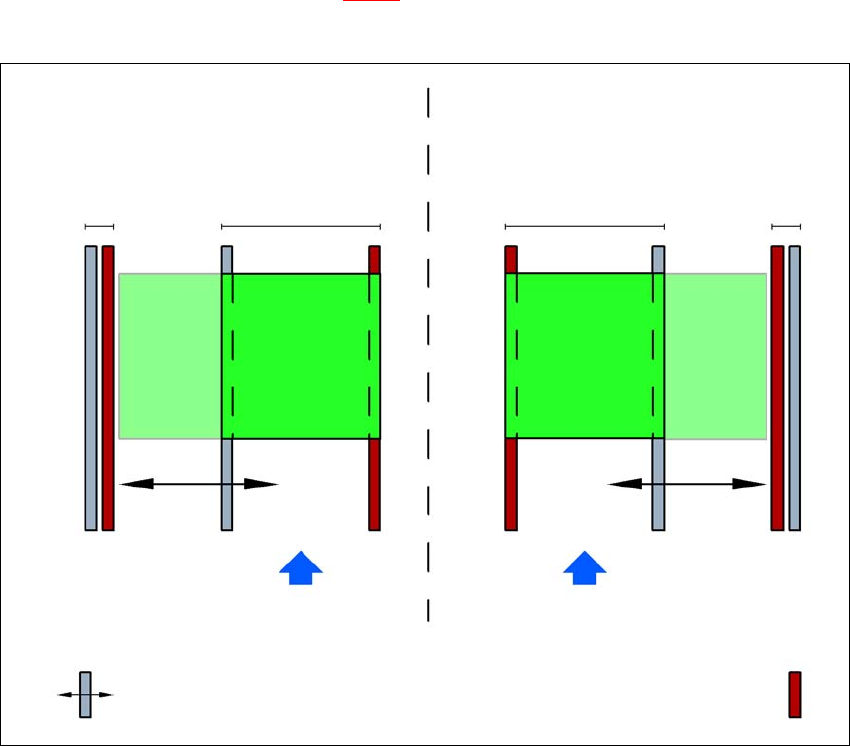

Obr. 3.7 - 3 Flexibilní dvojitý transport v režimu "jednoduchý transport"
Dvojitý transport s rozšířenou transportní stopou 2
(pevná bočnice vlevo)
Transportní stopa 2
deaktivována
Transportní stopa 1 Transportní stopa 2 Transportní stopa 1
deaktivována
Směr transportu desky Směr transportu desky
Pevná bočnice transportu
Dvojitý transport s rozšířenou transportní stopou 1
(pevná bočnice vpravo)
Pohyblivá bočnice transportu
