Provozní návod SIPLACE, řada X 3 Technické údaje a konstrukční skupiny
Od verze softwaru 710.0 Vydání 12/2016 3.7 Systém transportu desek
169
3.7.5.2 Prohnutí desky při osazování
Při prohnutí větším než 2 mm může dojít k problémům při zaostřování místních polohových zna-
ček a inkoustových bodů ve středu desky. Digitální kamerou lze obraz zaostřit ve 2 mm. Při při-
hlédnutí ke všem tolerancím se tato hodnota redukuje na 1,5 mm. Kromě toho dbejte na to, že se
v důsledku prohnutí redukuje výška součástky.
3
3
Prohnutí desky dolů max. 0,5 mm
3
K dosažení této hodnoty použijte magnetické podpěrné kolíky.
Pohyblivé upínací zařízení
Pevná svěrná hrana
Deska plošných spojů
Bočnice transportu
Deska plošných spojů
Magnetický
podpěrný
Pohyblivé upínací zařízení
Pevná svěrná hrana
Bočnice transportu
0,5 mm
3 Technické údaje a konstrukční skupiny Provozní návod SIPLACE, řada X
3.7 Systém transportu desek Od verze softwaru 710.0 Vydání 12/2016
170
3.7.6 Kamera desek, typ 34, digitální
3.7.6.1 Konstrukce
3

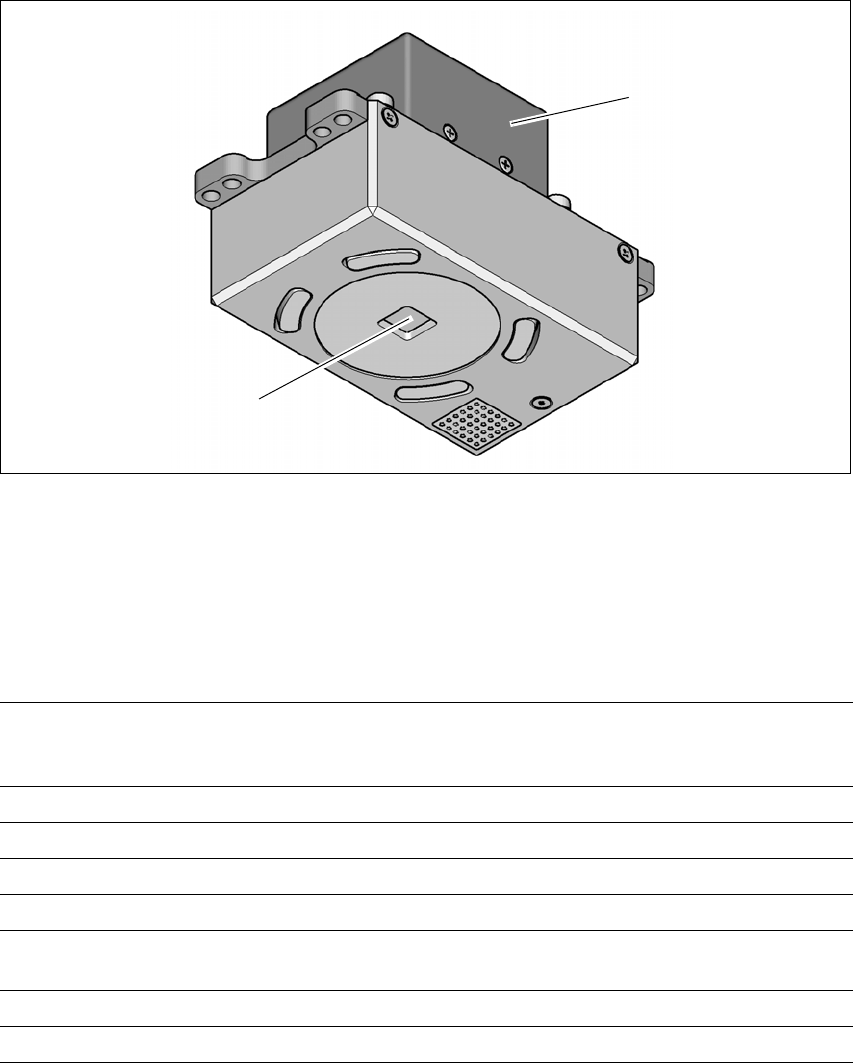

Obr. 3.7 - 5 Kamera desek, typ 34, digitální
(1) Zesilovač kamery
(2) Optika kamery desek a osvětlení
3.7.6.2 Technické údaje
3
(1)
(2)
Polohové značky desek Až 3 (jednotlivé obvody a vícenásobné panely),
až 6 u příslušenství "dlouhé desky" (příslušné značky jsou
vytvořeny programem optimalizace).
Místní polohové značky Až 2 na desku (mohou být různých typů)
Paměť na knihovny Až 255 polohových značek pro jednotlivý obvod
Zpracování obrazu Metoda detekce hran (Singular Feature) na bázi odstínů šedé
Druh osvětlení Čelní osvětlení (3 volně programované roviny)
Doba detekce jedné
značky/značky vady
20–200 ms
Zorné pole 5,78 mm x 5,78 mm
Vzdálenost ohniskové roviny 28 mm
Provozní návod SIPLACE, řada X 3 Technické údaje a konstrukční skupiny
Od verze softwaru 710.0 Vydání 12/2016 3.7 Systém transportu desek
171
3.7.6.3 Kritéria pro polohové značky
3
3.7.6.4 Kritéria pro inkoustové body
3
Najít 2 značky
Najít 3 značky
Polohy X / Y, úhel natočení, střední posuv desky
navíc: Vybočení, prodleva odděleně po směru X a Y
Tvary značek Syntetické značky kruh, kříž, čtverec, obdélník, kosočtverec,
kruhové, čtvercové a obdélníkové obrysy, dvojitý kříž
Vzor: libovolný
Povrch značek
Měď
Cín
Bez oxidace a laku
Křivost 1/10 šířky struktury, vždy dobrý kontrast k okolí
Rozměry syntetických značek
Min. velikosti X/ Y pro kruh a čtverec:
Min. velikosti X/ Y pro kružnici a strany obdélníku:
Min. velikosti X/ Y pro kříž:
Min. velikosti X/ Y pro dvojitý kříž:
Min. velikosti X/ Y pro kosočtverec:
Min. tloušťka čáry pro kružnici a strany obdélníku:
Min. tloušťka čáry/odstup čar pro kříž, dvojitý kříž:
Max. velikosti X/ Y pro všechny tvary značek:
Max. tloušťka čar pro kříž, dvojitý kříž:
Min. tolerance obecně:
Max. tolerance obecně
:
0,25 mm
0,3 mm
0,3 mm
0,5 mm
0,35 mm
0,1 mm
0,1 mm
3 mm
1,5 mm
2% ze jmenovitého rozměru
20% ze jmenovitého rozměru
Rozměry vzoru
Min. velikost
Max. velikost
0,5 mm
3 mm
Okolí značek Okolo polohové značky nemusí být nutně volný prostor, pokud
se ve hledacím poli nenachází žádná značce podobná struktura.
Metody - Syntetický proces rozeznání značky
- Střední hodnota šedé
- Metoda sloupcových diagramů
- Srovnávání šablon
Velikost tvarů značek resp.
struktur
Syntetické značky
Jiné postupy
Rozměry syntetických značek viz část 3.7.6.3
Kritéria pro polo-
hové značky, strana 171.
Min. 0,3 mm
Max. 5 mm
Krycí materiál Dobře krycí
Čas rozeznání Podle metody 20 ms - 0,2 s
