3.8.2 SIPLACE Glue Feeder
Číslo výrobku 03088129-xx SIPLACE Glue Feeder
3

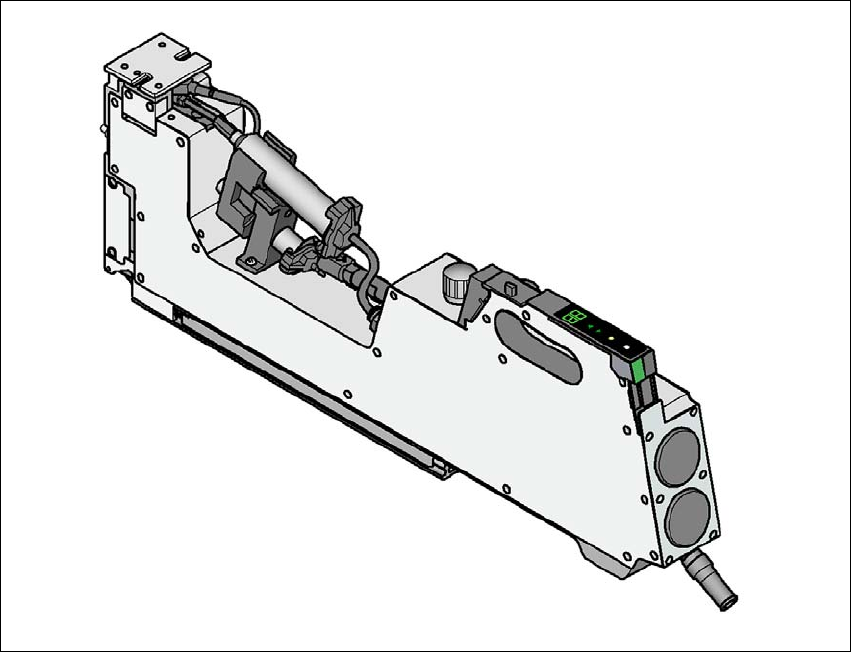

Obr. 3.8 - 3 SIPLACE Glue Feeder
3.8.2.1 Popis
Pomocí lepičky SIPLACE Glue Feeder lze před osazováním vytvořit na součástce lepicí body.
Tyto lepicí body lze zkontrolovat rozpoznávacím systémem SIPLACE Vision. Požadované lepicí
body se definují v editoru tvaru těles systému SIPLACE Pro, kde lze určit, jestli mají být jednotlivé
body vynechány z kontroly. Lepení lze zapnout a vypnout v editoru součástek systému SIPLACE
Pro. Lepička SIPLACE Glue Feeder je speciální podávací modul, který musíte pevně nainstalovat
na konkrétní stopu stolu. Podrobný popis najdete v návodu k obsluze lepičky SIPLACE Glue Fee-
der v němčině [č. výrobku 00197218-01-xx.]
nebo angličtině [č. výrobku. 00197219-xx]
Provozní návod SIPLACE, řada X 3 Technické údaje a konstrukční skupiny
Od verze softwaru 710.0 Vydání 12/2016 3.8 Podávací moduly X pro automaty SIPLACE řady X
177
3.8.2.2 Technické údaje
3
Délka 584,9 mm
Výška 199,5 mm
Šířka 57,6 mm
Obsazená stanoviště podávacích modulů 5 stop po 8 mm
Hmotnost 4,6 kg
Průměr nejmenší možné jednotlivé kapky
*a
*)a při průměru trysky 100 µm a použití lepidla Heraeus PD 205A-Jet (při 53 °C) nebo Loctite 3621 (při 53
0,7–0,8 mm (+/- 0,1 mm)
Průměr kapky vytvořené 5 podáními
a
1,0 mm (+/- 0,2 mm)
Výška jednotlivé kapky
a
0,15 mm (+/- 0,02 mm)
Výška kapky vytvořené 5 podáními
a
0,2–0,3 mm
3 Technické údaje a konstrukční skupiny Provozní návod SIPLACE, řada X
3.8 Podávací moduly X pro automaty SIPLACE řady X Od verze softwaru 710.0 Vydání 12/2016
178
3.8.3 Lineární smáčecí jednotka X (LDU X)
Číslo výrobku 00117011-xx Lineární smáčecí modul pro Flux / LDU-X
Číslo výrobku Smáčecí desky, viz část 3.8.3.4
na straně 180
3
Obr. 3.8 - 4 Lineární smáčecí jednotka (LDU X)
(1) LDU X
(2) Smáčecí deska
(3) Nádobka na tavidlo
(4) Zobrazovací pole (4 řádky po 20 znacích)
(5) Ovládací panel se 6 tlačítky pro fólii
(6) Diody LED k zobrazení stavu
(7) Tlačítko NOUZOVÉHO VYPNUTÍ
