Obr. 3.8 - 6 Adaptér podávacího modulu pro řadu X s vibračním podélným dopravníkem
(1) Adaptér podávacího modulu pro řadu X (č. výrobku 00141305-xx)
(2) Deskový adaptér 16,5 mm (je součástí dodávky)
(3) Vibrační podélný dopravník, typ 3 (č. výrobku 00142031-xx)
Šířka 34,4 mm
Stopy pro podávací modul 1, 2 nebo 3 3
Obsazená stanoviště podávacích modulů 3 3
Zásoba součástek Na tyčový zásobník 150 kusů, 3
podle délky součástek 3
Specifická data pro tyčový zásobník 9,5 mm šířka / 3 kusy 3
15 mm šířka / 2 kusy 3
> 15 mm šířka / 1 kus 3
30 mm šířka / 1 kus 3
Čas střásání Nastavitelný v programu SIPLACE Pro od 400
do více než 1000 ms 3
3 Technické údaje a konstrukční skupiny Provozní návod SIPLACE, řada X
3.8 Podávací moduly X pro automaty SIPLACE řady X Od verze softwaru 710.0 Vydání 12/2016
184
3.8.4.3 Adaptér podávacího modulu pro řadu X s dopravníkem Reject Conveyor (odklíze-
cím modulem)
3

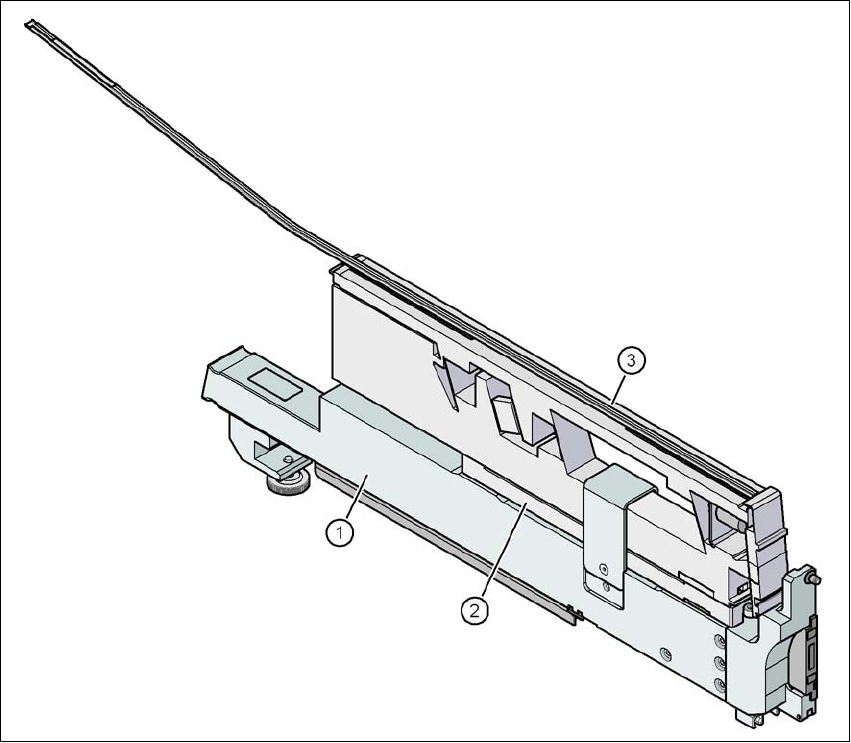

Obr. 3.8 - 7 Adaptér podávacího modulu pro řadu X s dopravníkem Reject Conveyor
(1) Adaptér podávacího modulu pro řadu X (č. výrobku 00141305-xx)
(2) Deskový adaptér pro Reject Conveyor (č. výrobku 00141308-xx)
(3) Reject Conveyor (odklízecí modul)
Provozní návod SIPLACE, řada X 3 Technické údaje a konstrukční skupiny
Od verze softwaru 710.0 Vydání 12/2016 3.8 Podávací moduly X pro automaty SIPLACE řady X
185
3.8.5 Napájecí a datové rozhraní (EDIF) pro podávací moduly X
Číslo výrobku 00141247-xx Napájecí a datové rozhraní pro podávací moduly X
3
Obr. 3.8 - 8 Napájecí a datové rozhraní pro podávací moduly X
(1) Uvolňovací tlačítko k odjištění západky
(2) Ovládací panel
(3) Datový kabel
(4) Kabel elektrického napájení
(5) Skříň elektroniky
(6) Vyklápěcí nohy
(7) Profil omega k vedení podávacích modulů
(8) Západka
(9) Otvor k zasunutí předního centrovacího kolíku podávacího modulu
(10) Základní deska
(11) Držák role pásu
