3.8.5 Napájecí a datové rozhraní (EDIF) pro podávací moduly X
Číslo výrobku 00141247-xx Napájecí a datové rozhraní pro podávací moduly X
3
Obr. 3.8 - 8 Napájecí a datové rozhraní pro podávací moduly X
(1) Uvolňovací tlačítko k odjištění západky
(2) Ovládací panel
(3) Datový kabel
(4) Kabel elektrického napájení
(5) Skříň elektroniky
(6) Vyklápěcí nohy
(7) Profil omega k vedení podávacích modulů
(8) Západka
(9) Otvor k zasunutí předního centrovacího kolíku podávacího modulu
(10) Základní deska
(11) Držák role pásu
3 Technické údaje a konstrukční skupiny Provozní návod SIPLACE, řada X
3.8 Podávací moduly X pro automaty SIPLACE řady X Od verze softwaru 710.0 Vydání 12/2016
186
3.8.5.1 Popis
Pomocí energetického a datového rozhraní mohou být podávací moduly X uvedeny do provozu i
mimo automat a přípravné místo. Rozhraní tvoří hliníkový rám s profilem omega (pol. 7 na obr.
3.8 - 6
na straně 183) k uchycení a vedení podávacích modulů. Podávací modul se stejně jako
vozík na součástky X nasazuje kluznými vedeními na profil omega a zasune se směrem dopředu,
aby přední centrovací kolík podávacího modulu úplně zapadl do otvoru (pol. 9 na obr. 3.8 - 6
na
straně 183
). Uzavírací západka (pol. 8 na obr. 3.8 - 6 na straně 183) aretuje podávací modul v této
poloze. K odstranění podávacího modulu stiskněte uvolňovací tlačítko (pol. 1 na obr.
3.8 - 6
na straně 183). Uzavírací západka (pol. 8 na obr. 3.8 - 6 na straně 183) zatlačte směrem
dolů a podávací modul se uvolní. Vyklápěcí nohy (pol. 6 na obr. 3.8 - 6
na straně 183) stabilizují
polohu napájecího a datového rozhraní, zejména v případě širokých podávacích modulů.
Ve skříni elektroniky (pol. 5 na obr. 3.8 - 6
na straně 183) je řídicí elektronika napájecího a dato-
vého rozhraní. Ovládací pole (pol. 2 na obr. 3.8 - 6
na straně 183) tvoří tlačítka Start a Stop a dvě
svítivé diody pro indikaci stavu. Komunikace s PX probíhá přes datový kabel (pol. 3 na obr. 3.8 -
6 na straně 183). Kabel elektrického napájení (pol. 4 na obr. 3.8 - 6 na straně 183) se připojí k
dodanému zdroji napájení.
3.8.5.2 Používání
Energetické a datové rozhraní slouží ke zkouškám, údržbě a opravám X podávacích modulů.
Mimo to může být použit pro výrobu desek pro přípravu vybavení. K tomu se napájecí a datové
rozhraní připojí k základní desce (pol. 10 na obr. 3.8 - 8
na straně 185). Také držák role pásu (pol.
11 na obr. 3.8 - 8
na straně 185) je namontován na základní desku. Při vloženém pásu se sou-
částkami můžete zkontrolovat nebo nově zadat délku kroku, odebírací pozici a transportní rych-
lost. Podrobný návod k obsluze popisuje manipulaci s rozhraním a servisní práce.
3.8.5.3 Rozsah dodávky
– Jednoslotové napájecí a datové rozhraní
–Síťový zdroj, 100 - 120 / 200 - 240 V AC, +30V DC, 4,3 A
– Základní deska s ramenem na roli pásu
– Návod k obsluze
Provozní návod SIPLACE, řada X 3 Technické údaje a konstrukční skupiny
Od verze softwaru 710.0 Vydání 12/2016 3.8 Podávací moduly X pro automaty SIPLACE řady X
187
3.8.6 Držák na ploché zásobníky pro vozík na součástky SIPLACE řady X
Číslo výrobku 00141285-xx Držák na ploché zásobníky řady X
3

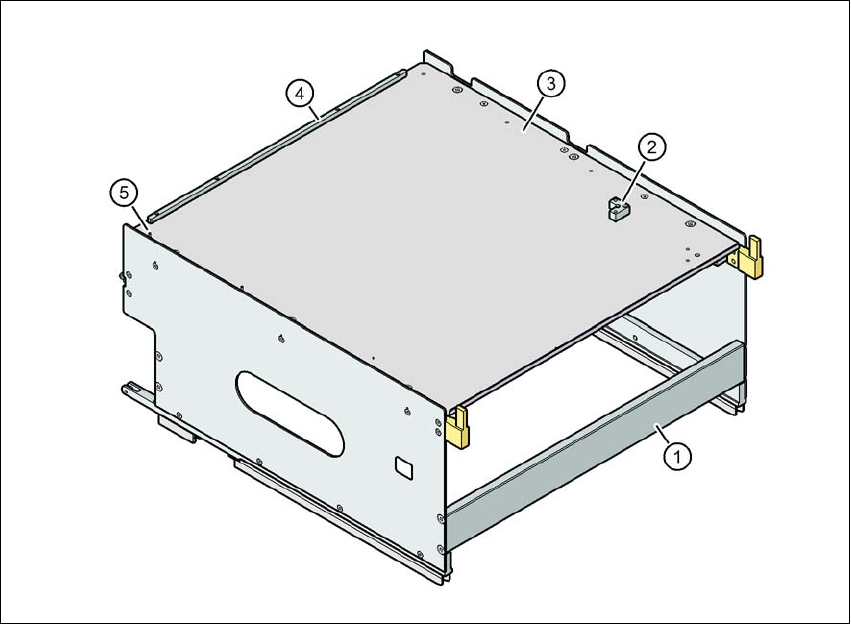

Obr. 3.8 - 9 Držák na ploché zásobníky
(1) Držák na ploché zásobníky SIPLACE řady X
(2) Rohový držák na 2. Plochý zásobník JEDEC
(3) Držák plochého zásobníku
(4) Dorazové lišty pro plochý zásobník JEDEC
(5) Vyrovnávací kolík – nulový bod plochého zásobníku JEDEC
3
Jednotlivě pokládané ploché zásobníky JEDEC nebo zásobníky Waffle Pack lze na nosič
plochých zásobníků upevnit magnety. Pokud jsou položené dva ploché zásobníky JEDEC, je
nutné je upevnit zajišťovacími a přidržovacími lištami, které se používají u nosičů plochých zásob-
níků měniče MTC.
Díly: Číslo výrobku:
Magnet 00316593-xx
Zajišťovací a přidržovací lišta pro zásobníky JEDEC 00372615-xx
