3 Technické údaje a konstruk č ní skupiny Provozní návod SIPLACE, ř ada X 3.9 Vozík na sou č ástky Od verze softwaru 710.0 Vydání 12/2016 190 3.9 V ozík na sou č ástky Č íslo výrobku 00 1 1972 2-xx vozík na sou č ástky S…
Provozní návod SIPLACE, řada X 3 Technické údaje a konstrukční skupiny
Od verze softwaru 710.0 Vydání 12/2016 3.8 Podávací moduly X pro automaty SIPLACE řady X
189
3
3

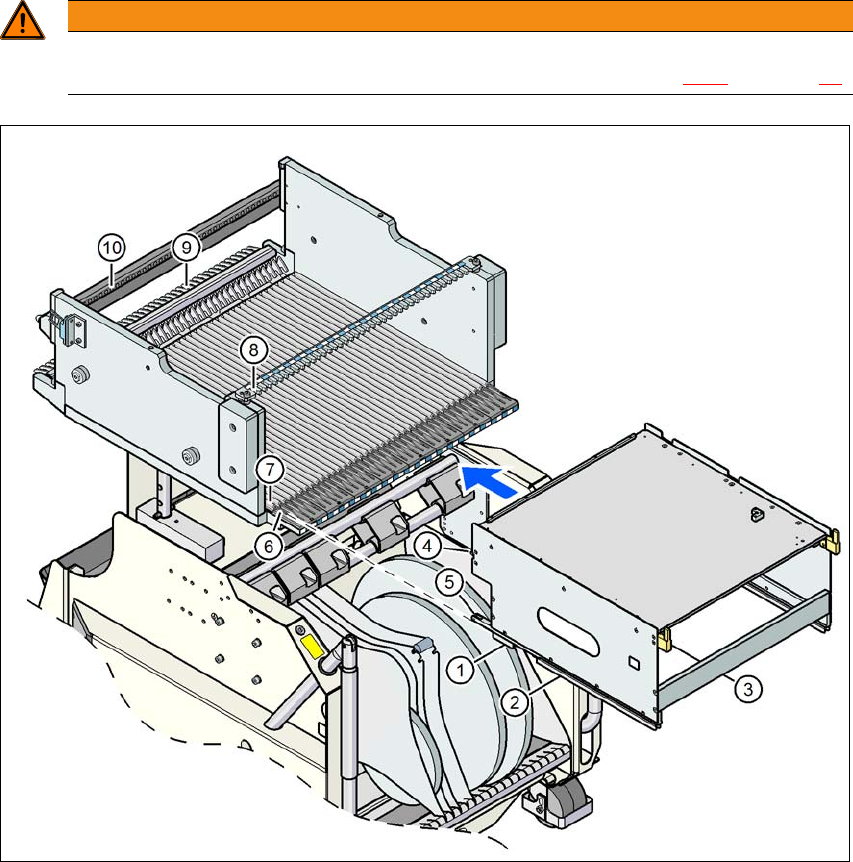

Obr. 3.8 - 10 Nasazení držáku na ploché zásobníky na vozík na součástky řady X
VÝSTRAHA
Obsazení stanovišť!
Dodržujte bezpečnostní pokyny k obsazení stanovišť uvedené v části 2.6.6
na straně 98.
(1) Přední kluzné vedení (6) Vodítko
(2) Zadní kluzné vedení (7) Kluzná lišta (profil omega)
(3) Zadní centrovací kolík (8) Výřez v centrovací liště k zasunutí zadního
centrovacího kolíku
(4) Přední centrovací kolík (9) Západky
(5) Zajišťovací kladka (10) Centrovací otvory na stole na součástky k za-
sunutí předního centrovacího kolíku
3 Technické údaje a konstrukční skupiny Provozní návod SIPLACE, řada X
3.9 Vozík na součástky Od verze softwaru 710.0 Vydání 12/2016
190
3.9 Vozík na součástky
Číslo výrobku 00119722-xx vozík na součástky SIPLACE řady X
Do automatů SIPLACE řady X lze zasunout čtyři vozíky na součástky SIPLACE řady X.
3

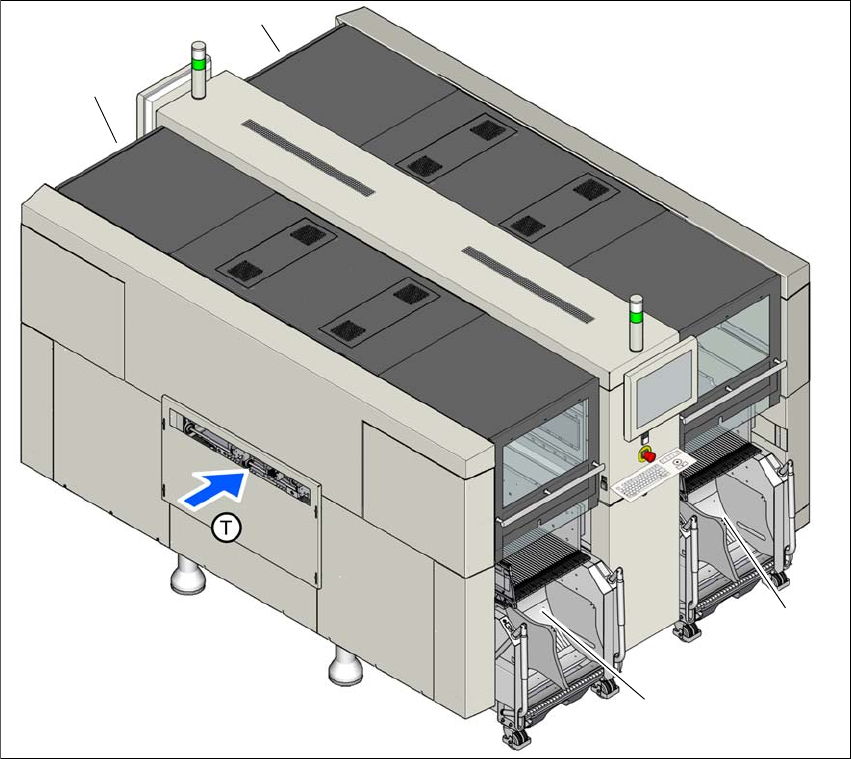

Obr. 3.9 - 1 Stanoviště vozíků na součástky (příklad automatu SIPLACE X4i S)
(1) Stanoviště 1
(2) Stanoviště 2
(3) Stanoviště 3
(4) Stanoviště 4
(T) Směr transportu desky
Vozíky součástek jsou samostatné moduly, které mohou být vybavovány podávacími moduly na
externím místě. Výměna vozíku součástek proto vyžaduje pouze krátké přerušení výroby.
(1)
(4)
(2)
(3)
Provozní návod SIPLACE, řada X 3 Technické údaje a konstrukční skupiny
Od verze softwaru 710.0 Vydání 12/2016 3.9 Vozík na součástky
191
3
Obr. 3.9 - 2 Vozík na součástky SIPLACE řady X s transportní výškou desek 950 mm
3
(1) Otvory ve vodicích sloupcích pro transportní výšky desek 900, 930 a 950 mm
(2) Podpěrný špalík
(3) Stůl na součástky
(4) Jazýček ke spínání bezpečnostního spínače ve vstupním zařízení vozíku na součástky
