3.9 Vozík na součástky
Číslo výrobku 00119722-xx vozík na součástky SIPLACE řady X
Do automatů SIPLACE řady X lze zasunout čtyři vozíky na součástky SIPLACE řady X.
3
Obr. 3.9 - 1 Stanoviště vozíků na součástky (příklad automatu SIPLACE X4i S)
(1) Stanoviště 1
(2) Stanoviště 2
(3) Stanoviště 3
(4) Stanoviště 4
(T) Směr transportu desky
Vozíky součástek jsou samostatné moduly, které mohou být vybavovány podávacími moduly na
externím místě. Výměna vozíku součástek proto vyžaduje pouze krátké přerušení výroby.
(1)
(4)
(2)
(3)
Provozní návod SIPLACE, řada X 3 Technické údaje a konstrukční skupiny
Od verze softwaru 710.0 Vydání 12/2016 3.9 Vozík na součástky
191
3
Obr. 3.9 - 2 Vozík na součástky SIPLACE řady X s transportní výškou desek 950 mm
3
(1) Otvory ve vodicích sloupcích pro transportní výšky desek 900, 930 a 950 mm
(2) Podpěrný špalík
(3) Stůl na součástky
(4) Jazýček ke spínání bezpečnostního spínače ve vstupním zařízení vozíku na součástky
3 Technické údaje a konstrukční skupiny Provozní návod SIPLACE, řada X
3.9 Vozík na součástky Od verze softwaru 710.0 Vydání 12/2016
192
3.9.1 Konstrukce
Vozík součástek se skládá v podstatě z podvozku, stolu na součástky, do kterého se nasazují po-
dávací moduly, kontejneru na role pásů a nádoby na odpadní pásy.
3

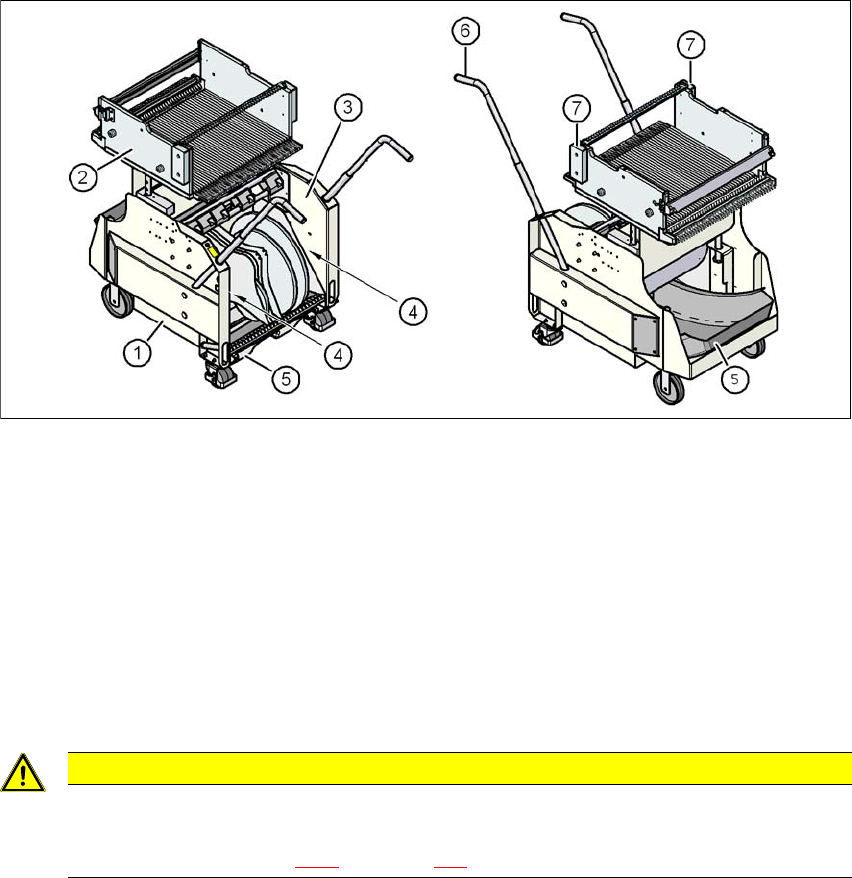

Obr. 3.9 - 3 Vozík na součástky SIPLACE řady X, pohled zepředu a zezadu
(1) Podvozek
(2) Stůl na součástky
(3) Kontejner na pásy
(4) Mezera k vložení seznamů vybavení
(5) Nádoba na odpadní pásy
(6) Rukojeť
(7) Chránič proti zásahu
3
POZOR
Dodržujte bezpečnostní pokyny!
Při vytahování nádoby na odpadní pásy z vozíku na součástky dodržujte bezpeč-
nostní pokyn v části 5.8.2
na straně 280.
