3 Technické údaje a konstrukční skupiny Provozní návod SIPLACE, řada X
3.9 Vozík na součástky Od verze softwaru 710.0 Vydání 12/2016
194
3.9.3 Technické údaje
3
3
Délka x šířka 727 x 592 mm²
752 x 592 mm² s nádobou na odpad
Výška stolu na součástky 890 mm při transportní výšce desky 900 mm
920 mm při transportní výšce desky 930 mm
940 mm při transportní výšce desky 950 mm
Transportní výška desky 900 mm ± 15 mm (volitelná)
930 mm ± 15 mm (standardní)
950 mm ± 15 mm (volitelné vybavení SME-
MA)
Výška rukojetí vyklopených nahoru 969 mm
Počet stanovišť 40 (podavač pásu 8 mm X)
Hmotnost
Bez podávacích modulů
s podávacími moduly na všech stanovištích
80,4 kg
139,6 kg
Průměr role pásu
Standardní
Maximální
Do 432 mm (17 ")
483 mm (19 ")
Provozní návod SIPLACE, řada X 3 Technické údaje a konstrukční skupiny
Od verze softwaru 710.0 Vydání 12/2016 3.9 Vozík na součástky
195
3.9.4 Polohové značky na vozíku součástek SIPLACE řady X
3
Obr. 3.9 - 4 Polohové značky na vozíku součástek SIPLACE řady X
(1) Polohové značky na vozíku součástek
Po zasunutí vozíku na součástky SIPLACE řady X stroj měří jeho polohové značky.
U součástek s délkou hrany menší než 0,5 mm, tedy u součástek 0402 a menších se při odebírání
první součástky zjišťuje poloha součástky s kapsou na pásu.
3 Technické údaje a konstrukční skupiny Provozní návod SIPLACE, řada X
3.9 Vozík na součástky Od verze softwaru 710.0 Vydání 12/2016
196
3.9.5 Rozměry vozíku na součástky SIPLACE řady X
3

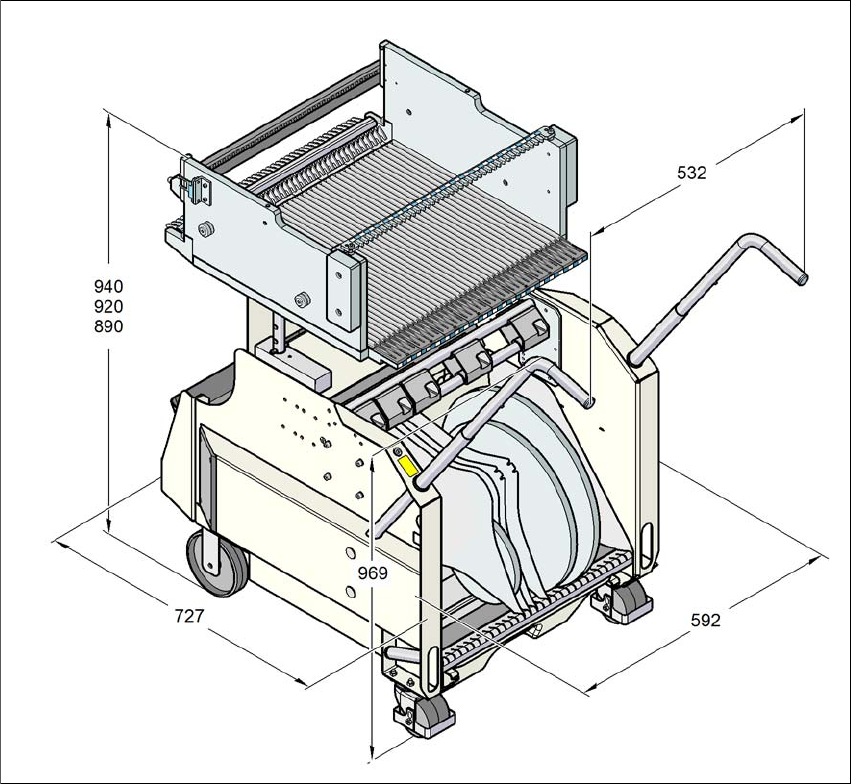

Obr. 3.9 - 5 Rozměry vozíku na součástky SIPLACE řady X, všechny rozměry v milimetrech
