Provozní návod SIPLACE, ř ada X 4 Instalace a uvedení do provozu Od verze softwaru 710.0 Vydání 12/2016 4.1 P ř eprava a konfigurace p ř i dodání 203 4 Inst alace a uvedení do provozu 4.1 P ř eprava a konfigurace p ř i d…
3 Technické údaje a konstrukční skupiny Provozní návod SIPLACE, řada X
3.9 Vozík na součástky Od verze softwaru 710.0 Vydání 12/2016
202
3.9.10 Kanál na prázdné pásy na vstupním zařízení vozíku na součástky
Ve standardní verzi může kanál pro odvod prázdných pásů vést pásy s výškou kapsy maximálně
8 mm k pneumatickému zařízení na stříhání pásů.
3
Obr. 3.9 - 11 Kanál na prázdné pásy na vstupním zařízení vozíku na součástky SIPLACE řady X
(1) Vstupní štěrbina pro prázdné pásy
(2) Výstupní štěrbina pro prázdné pásy nad pneumatickým stříhacím přístrojem
(3) Dělící plech pro pásy < 8 mm, pro pásy > 8 mm vyndávací
3
UPOZORNĚNÍ
Nebezpečí ucpání!
Když jsou podávací moduly s nízkými kapsami vedle podávacích modulů s vysokými
kapsami, hrozí ucpání prázdnými pásy.
Neumísťujte podávací moduly s nízkými kapsami hned vedle podávacích modulů s
vysokými kapsami.
Když jsou kapsy na pásu vyšší než 12 mm lze dělicí plech (pol. 3 na obr. 3.9 - 11
) vyndat
(viz část 4.5
na straně 244).
Provozní návod SIPLACE, řada X 4 Instalace a uvedení do provozu
Od verze softwaru 710.0 Vydání 12/2016 4.1 Přeprava a konfigurace při dodání
203
4 Instalace a uvedení do provozu
4.1 Přeprava a konfigurace při dodání
4.1.1 Přepravní balení
Po Evropě se automat a vozíky na součástky dodávají na dvou dřevěných paletách zabalené do
plastových fólií. V ostatních státech mimo Evropu dodáváme automat a vozíky na součástky v
transportních bednách ze dřeva.
4.1.1.1 Rozměry přepravního balení
Rozměry palet a dřevěných beden jsou uvedeny v následující tabulce:
4

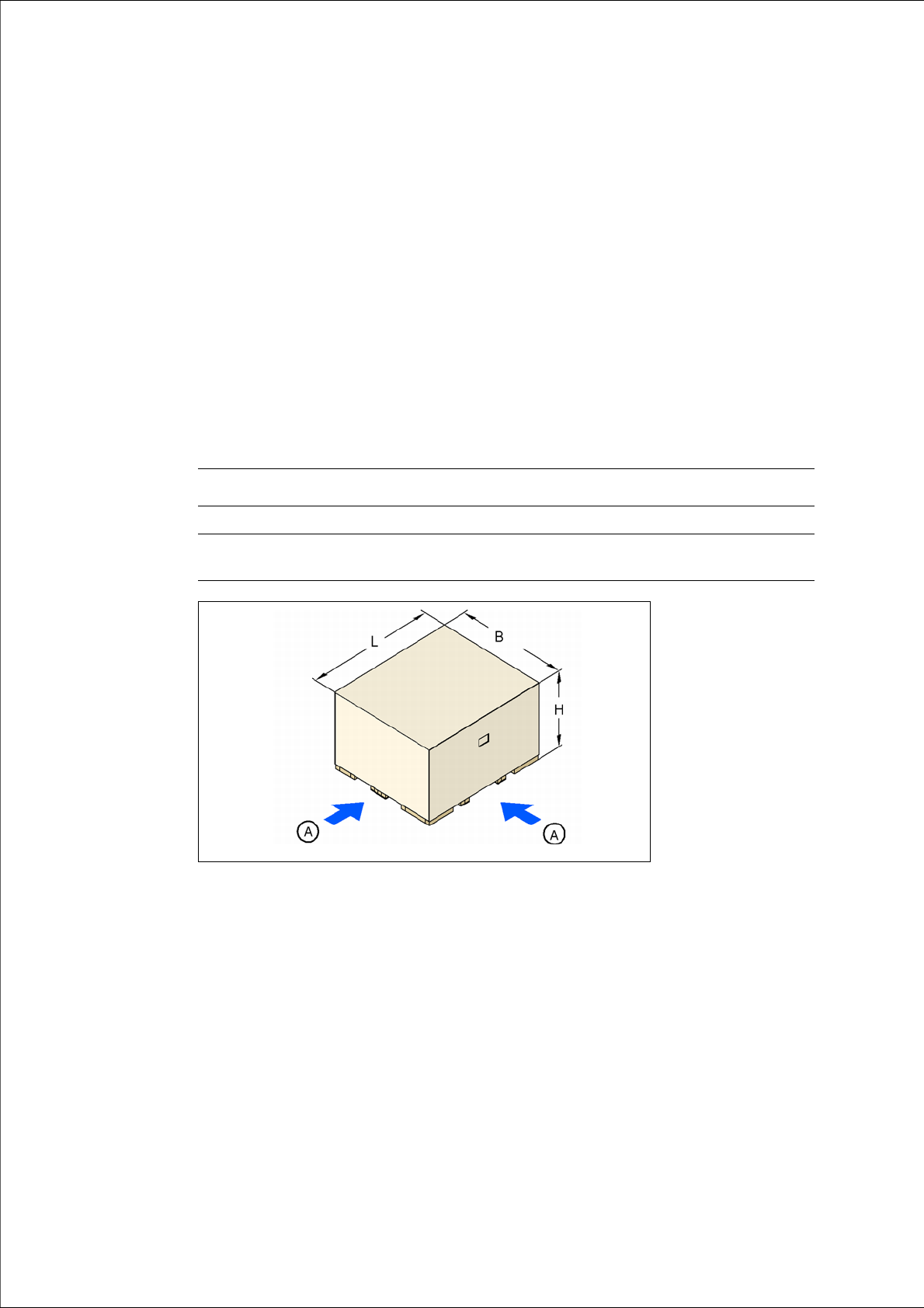

Obr. 4.1 - 1 Transportní bedna - rozměry v milimetrech
(A) Místa pro zasunutí vidlice vysokozdvižného vozíku
Automat (D x Š x V) Vozík na součástky
Paleta 2790 mm x 2404 mm 2060 mm x 1350 mm
Dřevěná
bedna
2790 mm x 24040 mm x 1600 mm 2060 mm x 1350 mm x 1300 mm
4 Instalace a uvedení do provozu Provozní návod SIPLACE, řada X
4.1 Přeprava a konfigurace při dodání Od verze softwaru 710.0 Vydání 12/2016
204
4.1.1.2 Hmotnost expedovaného automatu
Následující tabulka obsahuje hmotnosti automatů připravených k expedici včetně obalu.
4
4.1.2 Kontrola dodávky
Nechte automaty uložené v obalu do té doby, než se jejich teplota vyrovná s okolím. Jinak
hrozí nebezpečí kondenzace.
Zkontrolujte případné poškození dodávky.
Zkontroluje snímače otřesu na transportní bedně.
Vybalte automaty a příslušenství a zkontrolujte úplnost dodávky (referenční dodací list).
Zadokumentujte výsledek ve zprávě z instalace/ přejímacím protokolu.
4.1.3 Konfigurace při dodání
Při dodávce je automat konfigurován následujícím způsobem:
– Transportní stopy dvojitého transportu jsou nastavené na šířku 210 mm. Toto nastavení šířky
má význam při přesném seřizování automatu.
–Obě klávesnice jsou odpojené a sundané.
– Oba monitory jsou demontované.
–Obě signalizační světla jsou demontovaná.
– Všechny portálové osy jsou zajištěny pomocí transportních pojistek.
Automat Transport po Evropě Transport do zámoří
Řada X 4004 kg 4504 kg
Vozík na součást-
ky
470 kg 550 kg
