Provozní návod SIPLACE, ř ada X 4 Instalace a uvedení do provozu Od verze softwaru 710.0 Vydání 12/2016 4.2 Infrastruktura na míst ě instalace 213 4.2.2.2 P ř ípojka stla č eného vzduchu na automatu 4 Obr . 4.2 - 2 Jedno…
4 Instalace a uvedení do provozu Provozní návod SIPLACE, řada X
4.2 Infrastruktura na místě instalace Od verze softwaru 710.0 Vydání 12/2016
212
4.2.2 Napájení stlačeným vzduchem

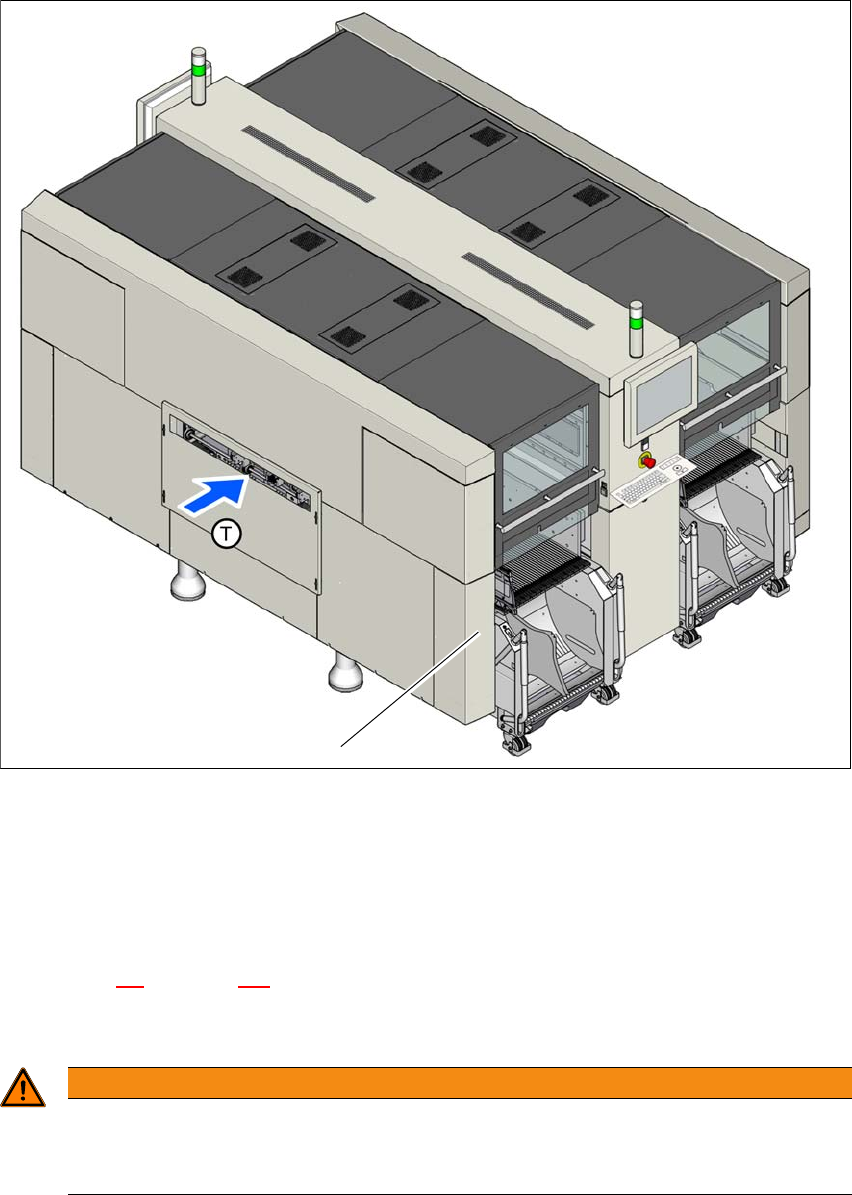

Obr. 4.2 - 1 Poloha přívodu stlačeného vzduchu v automatech
(1) Montážní poloha přívodu stlačeného vzduchu
4.2.2.1 Kontrola napájení stlačeným vzduchem
Zkontrolujte, jestli napájení stlačeným vzduchem odpovídá předepsané specifikaci stroje (viz ta-
bulku v části 3.2
na straně 118).
Zaprotokolujte vlastnosti tlakového vzduchu na místě instalace.
4
1
VÝSTRAHA
Nebezpečí úrazu!
U pneumatických potrubí, která jsou pod tlakem, hrozí úraz!
Nikdy nepovolujte pneumatická potrubí, která jsou pod tlakem.
Provozní návod SIPLACE, řada X 4 Instalace a uvedení do provozu
Od verze softwaru 710.0 Vydání 12/2016 4.2 Infrastruktura na místě instalace
213
4.2.2.2 Přípojka stlačeného vzduchu na automatu
4

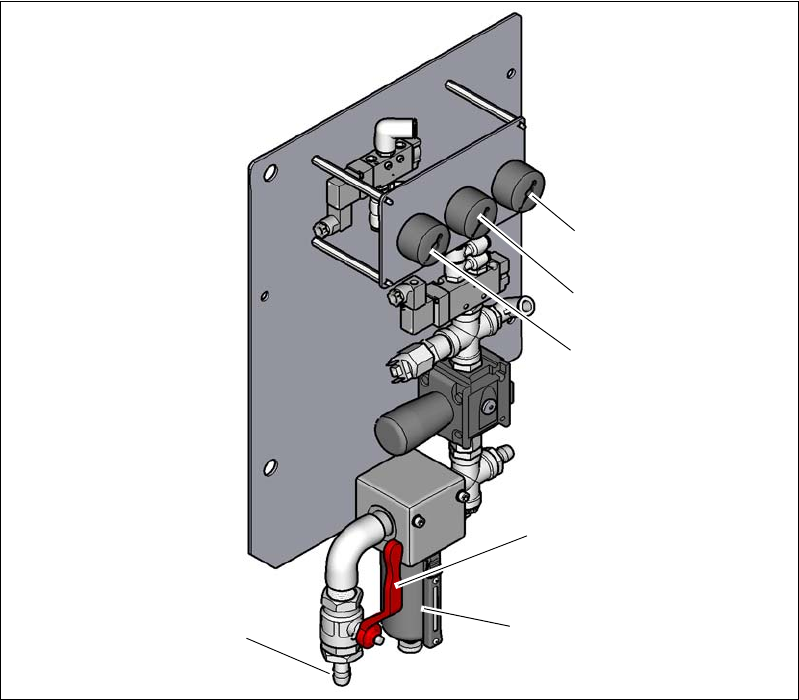

Obr. 4.2 - 2 Jednotka stlačeného vzduchu na automatu
Legenda k obr. 4.2 - 2
(1) Tlakoměr pro napájecí tlak součástí stroje
Požadovaný tlak: 0,5 ± 0,025 MPa, 5 ± 0,25 bar (rozmezí ukazatele 0–1,0 MPa, 0–10 bar)
(2) Tlakoměr pro napájecí tlak portálů 1 až 4
Požadovaný tlak: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (rozmezí ukazatele 0–1,0 MPa, 0–10 bar)
(3) Tlakoměr pro vstupní tlak
Požadovaný tlak: 0,5–1,0 MPa, 5–10 bar (rozmezí ukazatele: 0–1,0 MPa, 0–10 bar)
(4) Uzavírací kohout v poloze otevřeno (AUF)
(5) Filtr stlačeného vzduchu
(6) Přípojka stlačeného vzduchu
(6)
(1)
(2)
(3)
(5)
(4)
4 Instalace a uvedení do provozu Provozní návod SIPLACE, řada X
4.2 Infrastruktura na místě instalace Od verze softwaru 710.0 Vydání 12/2016
214
4.2.3 Síťové napájení
4

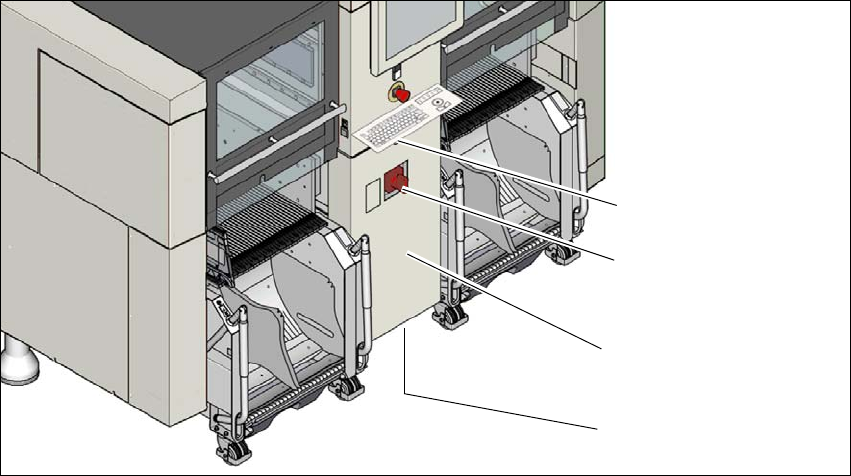

Obr. 4.2 - 3 Umístění elektrického napájení na automatu (příklad automatu SIPLACE X2 S / X3 S / X4 S)
(1) Blokování
(2) Hlavní vypínač s pojistkou proti opakovanému zapnutí
(3) Zásuvný napáječ (za ochranným krytem)
(4) Napájecí kabel
(1)
(2)
(3)
(4)
