Provozní návod SIPLACE, ř ada X 4 Instalace a uvedení do provozu Od verze softwaru 710.0 Vydání 12/2016 4.2 Infrastruktura na míst ě instalace 217 4.2.3.4 Sí ť ová p ř ípojka - expedovaná konfigurac e Expedovaná sí ť ová…
4 Instalace a uvedení do provozu Provozní návod SIPLACE, řada X
4.2 Infrastruktura na místě instalace Od verze softwaru 710.0 Vydání 12/2016
216
4.2.3.3 Síťový napájecí kabel - specifikace
Pro napájecí kabel automatu platí následující specifikace:
– 5 x 4 mm² při 3 x 360 V~ až 3 x 480 V~ ± 10 %, napětí sítě 50/60 Hz
– 5 x 4 mm² při 3 x 200 V~ až 3 x 240 V~ ± 10 %; 50/60 Hz napětí sítě.
Barevné značení žil kabelu závisí na zemi provozovatele zařízení.
4
4
VÝSTRAHA
Průměr a délka síťového připojovacího kabelu
Průměr a délka síťového připojovacího kabelu ovlivňují Short-Circuit-Current-Rating (SC-
CR) stroje.
Při výměně síťového kabelu nesmíte zvětšovat průměr vodiče ani délku vedení.
VÝSTRAHA
Jednoznačné označení elektrických kabelů!
Elektrické kabely k jednotlivým automatům a nainstalovanému volitelnému vybavení
musí být jednoznačně označené a spolehlivě přiřaditelné.
Platí předpisy země, kde je automat provozován.
Provozní návod SIPLACE, řada X 4 Instalace a uvedení do provozu
Od verze softwaru 710.0 Vydání 12/2016 4.2 Infrastruktura na místě instalace
217
4.2.3.4 Síťová přípojka - expedovaná konfigurace
Expedovaná síťová přípojka má konfiguraci odpovídající způsobu síťového napájení.
– Stroj je nakonfigurován pro napětí 3 x 200 V~ až 3 x 240 V~ ± 10 %; 50/60 Hz.
Na stroji je síťový kabel BEZ konektoru. 4
4

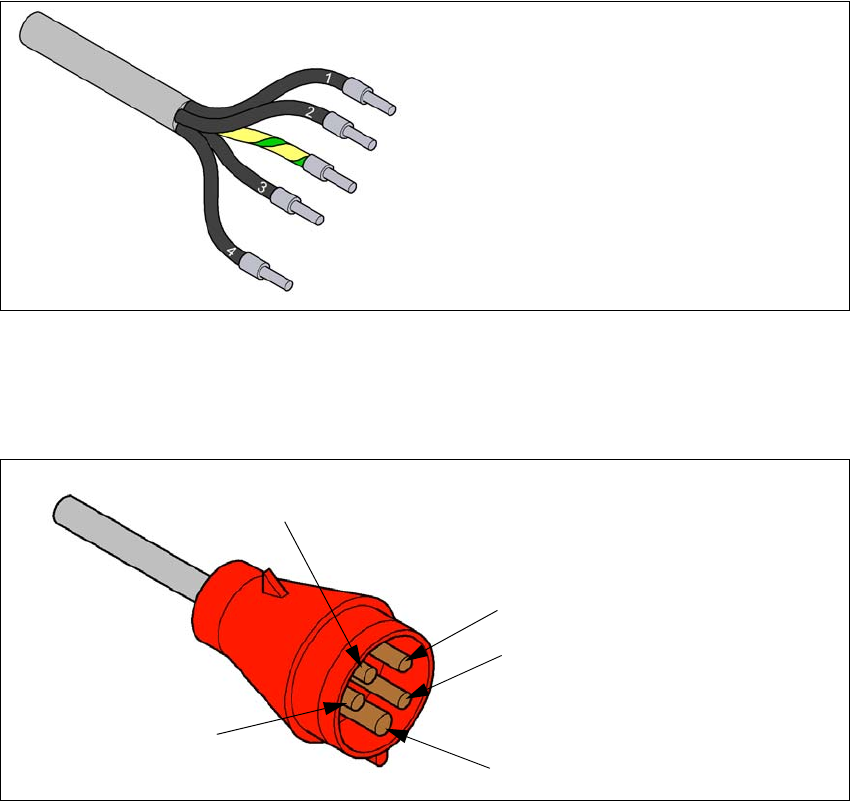

Obr. 4.2 - 4 Označení vodičů síťového kabelu
– Stroj je nakonfigurován pro napětí 3 x 360 V~ až 3 x 480 V~ ± 10 %, 50/60 Hz.
Na stroji je síťový kabel S konektorem Cekon. 4
4
Obr. 4.2 - 5 Zapojení konektoru Cekon
1 = (L1): Síťová fáze
2 = (L2): Síťová fáze
3 = (L3): Síťová fáze
4 = (N): Neutrální vodič
zeleno-žlutý Ochranný vodič
PE
L1
L2
L3
N
4 Instalace a uvedení do provozu Provozní návod SIPLACE, řada X
4.2 Infrastruktura na místě instalace Od verze softwaru 710.0 Vydání 12/2016
218
4.2.3.5 Připojení síťového napájecího kabelu
4

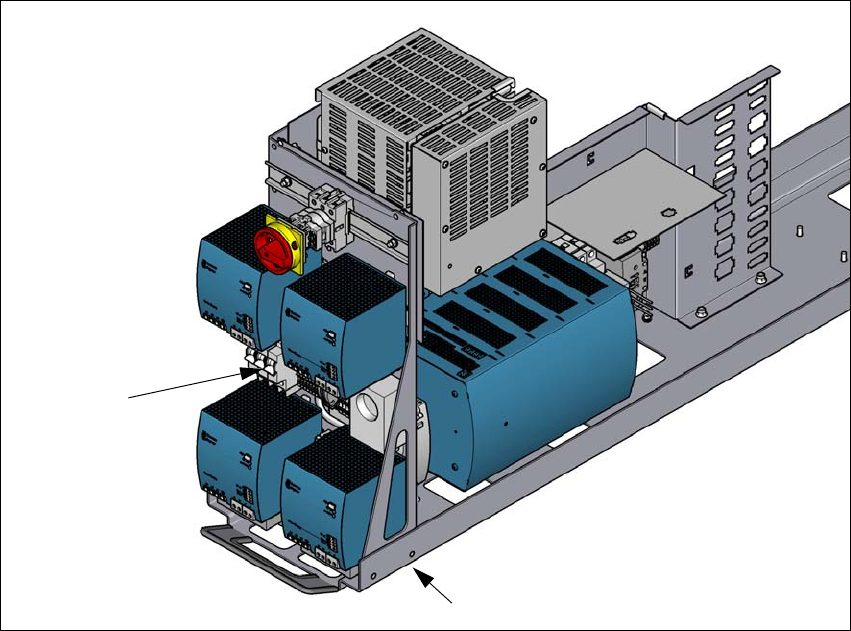

Obr. 4.2 - 6 Svorkovnice pro připojení síťového napájecího kabelu
(1) Připojovací síťové svorky (X95) pro napájecí kabel
(2) Otvor na napájení proudem s kabelovým šroubením pod napájením
Na všechny konce žil namáčkněte dutinky.
Napájecí kabel protáhněte kabelovým šroubením pod napájením (poz. 2) k připojovacím sí-
ťovým svorkám X95 (poz. 1).
Kabel připevněte k připojovacím síťovým svorkám X95 (poz. 1) an
(L1): Síťová fáze 4
(L2): Síťová fáze 4
(L3): Síťová fáze 4
(N): Neutrální vodič 4
(PE): Bezpečnostní vodič PE 4
Zajistěte dostatečný poloměr ohnutí. Žíly kabelu nesmí být zlomeny.
Kabelové šroubení dotáhněte rukou.
Kabel ještě zafixujte kabelovými svorkami.
(1)
(2)
