4.3.4 Transportní výšky desek automatu
Automat lze nastavit na následující transportní výšky desek:
900 mm ± 15 mm 4
930 mm ± 15 mm (Standardní výška) 4
950 mm ± 15 mm (Výška SMEMA) 4
4
4.3.5 Nástroje a pomocné prostředky
Pro výškové nastavení automatu potřebujete následující nástroje a pomocné prostředky:
Pro výškové nastavení automatu potřebujete následující nástroje a pomocné prostředky:
– Montážní otevřený klíč vel. 36, č. výrobku 00096286-01
– Velikost klíče 36 pro stavěcí šroub M24x2x120 k nastavení výšky noh stroje
– Hákový klíč 135–145 k nastavení středových noh stroje,
č. výrobku 00376519-xx
– Jednostranný klíč vel. 65, č. výrobku 00353827-0, velikost klíče 65 pro šestihrannou pojistnou
matici M24 na středové noze stroje
– Inbusový klíč vel. 10, č. výrobku 00373926-01 pro šrouby s vnitřním šestihranem M12x80 k
upevnění distančních dílů středových noh stroje
– Inbusový klíč vel. 19, č. výrobku 00373928-01 pro šroub s vnitřním šestihranem M24x90 k
provizornímu upnutí upínačů čtyř vnějších noh stroje
– Momentový klíč se šestihranem, vel. 19, utahovací moment 130 Nm
ke konečné montáži čtyř vnějších noh stroje
– Vodováha stroje: Přesnost 0,02 mm/m
– Vysokozdvižný vozík (specifikace viz část 4.1.4.3 na straně 206).
– Systém transportu na vzduchových vacích: SIPLACE HSxx, č. výrobku 00119002-S01 (voli-
telné příslušenství)
UPOZORNĚNÍ
Transportní výška desek znamená vzdálenost mezi horní hranou řemenu transportu de-
sek a spodní hranou nohy stroje.
4 Instalace a uvedení do provozu Provozní návod SIPLACE, řada X
4.3 Instalace automatu Od verze softwaru 710.0 Vydání 12/2016
226
4.3.6 Předběžné nastavení transportní výšky desek
Zasuňte vidlici vysokozdvižného vozíku pod automat podle obr. 4.3 - 2.
4

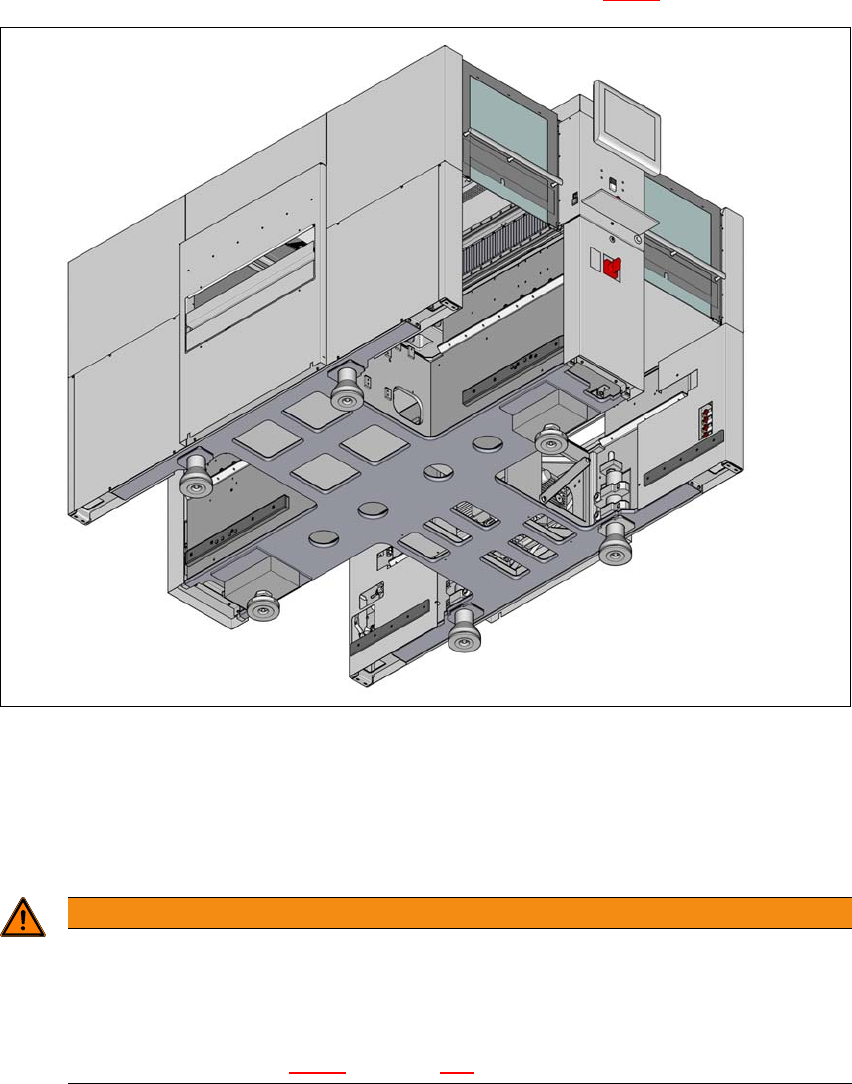

Obr. 4.3 - 2 Dosedací plochy – vidlice ve směru transportu desek (příklad automatu SIPLACE X2 S / X3 S / X4 S)
(1) Dosedací plochy pro vidlici vysokozdvižného vozíku
Aby nedošlo k nevratnému poškození automatu, před zvednutím automatu bezpodmínečně re-
spektujte následující upozornění:
4
VÝSTRAHA
Nebezpečí poškození při nadměrném roztažení vidlice!
Vzdálenost noh stroje je 776 mm. Pokud je šířka vidlice zvětšena tak, že je automat zve-
dán za boční části rámu, může dojít k deformaci rámu.
Vidlice smí mít takovou maximální šířku, aby byla stále mezi nohami stroje (dose-
dací plochy viz obr. 4.3 - 2
na straně 226).
Provozní návod SIPLACE, řada X 4 Instalace a uvedení do provozu
Od verze softwaru 710.0 Vydání 12/2016 4.3 Instalace automatu
227
4
Vysokozdvižným vozíkem zdvihněte automat do výšky přibližně 35 cm. Tak zamezíte riziko
úrazu nohou v případě neúmyslného spuštění noh stroje.
Automat stojí na 6 nohách.
–4 vnější nohy stroje (pol. 1 na obr. 4.3 - 4
na straně 228 )
–Vnější noha stroje pro transportní výšku desek 900, 930 a 950 mm,
délka 439 mm, č. výrobku 03000890-02 (pol. 1 na obr. 4.3 - 3
).
–2 středové nohy stroje (pol. 2 na obr. 4.3 - 4
na straně 228) se 2 distančními díly (pol. 3 a 4
na obr. 4.3 - 4
na straně 228) k nastavení výšky v případě potřeby.
4
Obr. 4.3 - 3 Vnější nohy stroje – dvě provedení (rozměry v milimetrech)
VÝSTRAHA
Nebezpečí poškození jednostranným zatížením!
Při jednostranném zatížení noh stroje, např. nakloněním automatu, může dojít k defor-
maci upevnění noh.
Dbejte na to, aby byla vidlice při zvedání automatu rovnoměrně zatížená.
Mezi vidlici a automat vložte pevnou podložku.
Další osoba musí sledovat zvedání automatu a zajistit, aby se nenakláněl.
