4 Instalace a uvedení do provozu Provozní návod SIPLACE, ř ada X 4.3 Instalace automatu Od verze softwaru 710.0 Vydání 12/2016 228 4 Obr . 4.3 - 4 Nohy stroje (p ř íklad automatu SIPLACE X2 S / X3 S / X4 S) 4 (1) Vn ě jš…
Provozní návod SIPLACE, řada X 4 Instalace a uvedení do provozu
Od verze softwaru 710.0 Vydání 12/2016 4.3 Instalace automatu
227
4
Vysokozdvižným vozíkem zdvihněte automat do výšky přibližně 35 cm. Tak zamezíte riziko
úrazu nohou v případě neúmyslného spuštění noh stroje.
Automat stojí na 6 nohách.
–4 vnější nohy stroje (pol. 1 na obr. 4.3 - 4
na straně 228 )
–Vnější noha stroje pro transportní výšku desek 900, 930 a 950 mm,
délka 439 mm, č. výrobku 03000890-02 (pol. 1 na obr. 4.3 - 3
).
–2 středové nohy stroje (pol. 2 na obr. 4.3 - 4
na straně 228) se 2 distančními díly (pol. 3 a 4
na obr. 4.3 - 4
na straně 228) k nastavení výšky v případě potřeby.
4

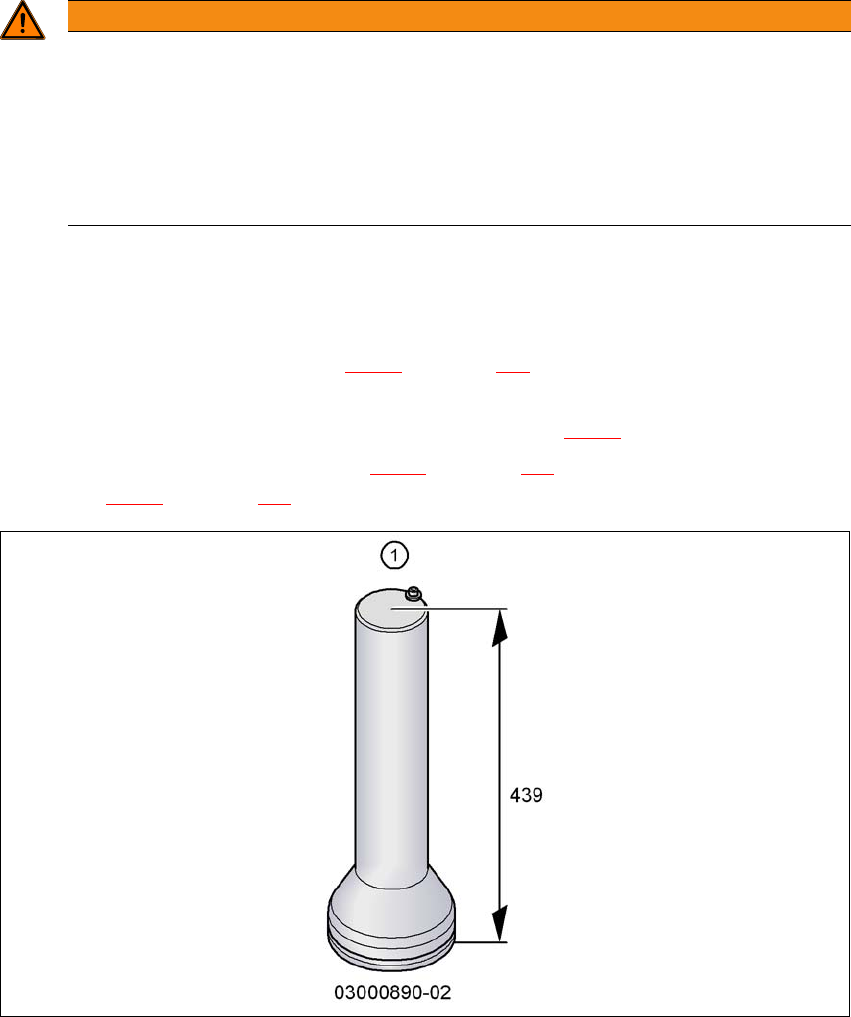

Obr. 4.3 - 3 Vnější nohy stroje – dvě provedení (rozměry v milimetrech)
VÝSTRAHA
Nebezpečí poškození jednostranným zatížením!
Při jednostranném zatížení noh stroje, např. nakloněním automatu, může dojít k defor-
maci upevnění noh.
Dbejte na to, aby byla vidlice při zvedání automatu rovnoměrně zatížená.
Mezi vidlici a automat vložte pevnou podložku.
Další osoba musí sledovat zvedání automatu a zajistit, aby se nenakláněl.
4 Instalace a uvedení do provozu Provozní návod SIPLACE, řada X
4.3 Instalace automatu Od verze softwaru 710.0 Vydání 12/2016
228
4

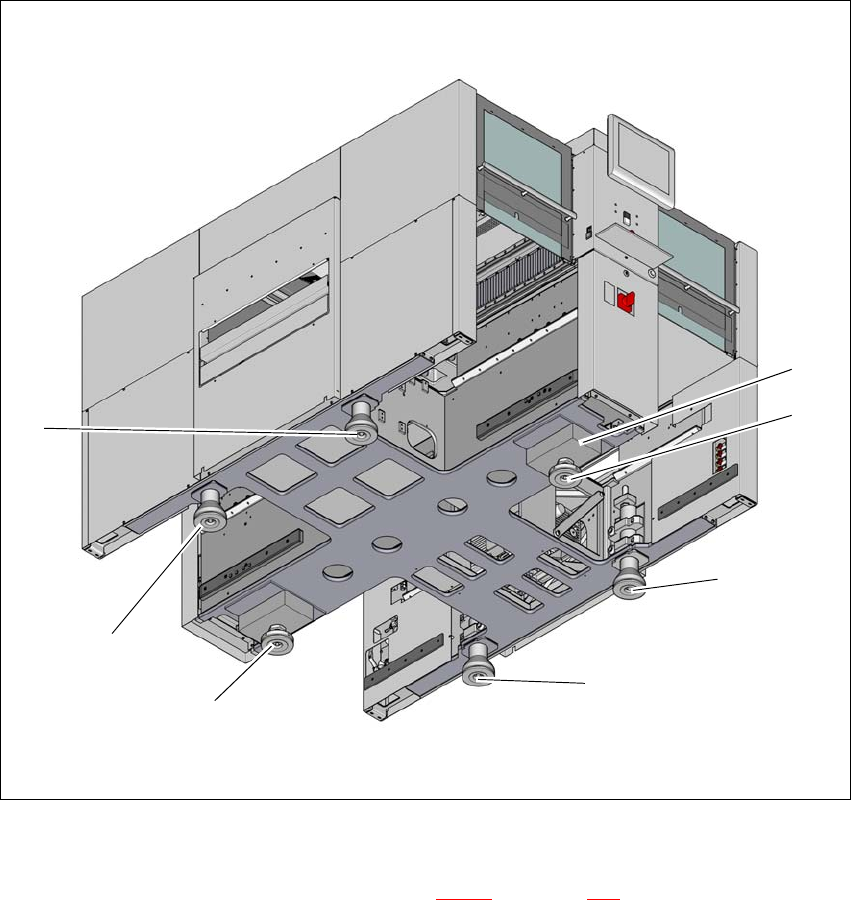

Obr. 4.3 - 4 Nohy stroje (příklad automatu SIPLACE X2 S / X3 S / X4 S)
4
(1) Vnější noha stroje, 4 x, 2 provedení (viz obr. 4.3 - 3 na straně 227 )
(2) Středová noha stroje, 2 x
(3) Distanční díl na straně zásuvného napáječe
(2)
(2)
(1)
(1)
(1)
(1)
(3)
Provozní návod SIPLACE, řada X 4 Instalace a uvedení do provozu
Od verze softwaru 710.0 Vydání 12/2016 4.3 Instalace automatu
229
4.3.6.1 Předběžné nastavení výšky středových noh stroje
Nejprve se předběžně nastavují středové nohy stroje. Podle výšky automatu je třeba přišroubovat
do odpovídající polohy na dolní stranu distanční díl.
Nastavení transportní výšky desek 900 mm 4
Pro transportní výšku desek 900 mm je potřeba distanční díl.
Otočte ho tak, aby byla strana délky 90 mm ve svislém směru a otvor pro středovou nohu
stroje dole.
4
4
4
4
4
4
4
4
4
4
4
4

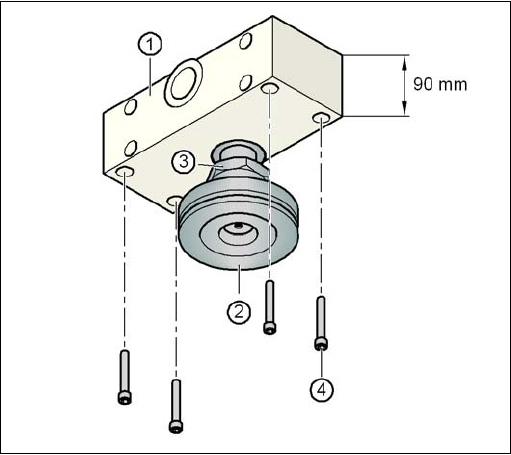

Obr. 4.3 - 5 Poloha distančního dílu pro transportní výšku 900 mm
4
(1) Výška distančního dílu 90 mm
(2) Středová noha stroje
(3) Pojistná matice M24
(4) Šroub s vnitřním šestihranem M12x80, 4 kusy
