4.3.6.1 Předběžné nastavení výšky středových noh stroje
Nejprve se předběžně nastavují středové nohy stroje. Podle výšky automatu je třeba přišroubovat
do odpovídající polohy na dolní stranu distanční díl.
Nastavení transportní výšky desek 900 mm 4
Pro transportní výšku desek 900 mm je potřeba distanční díl.
Otočte ho tak, aby byla strana délky 90 mm ve svislém směru a otvor pro středovou nohu
stroje dole.
4
4
4
4
4
4
4
4
4
4
4
4

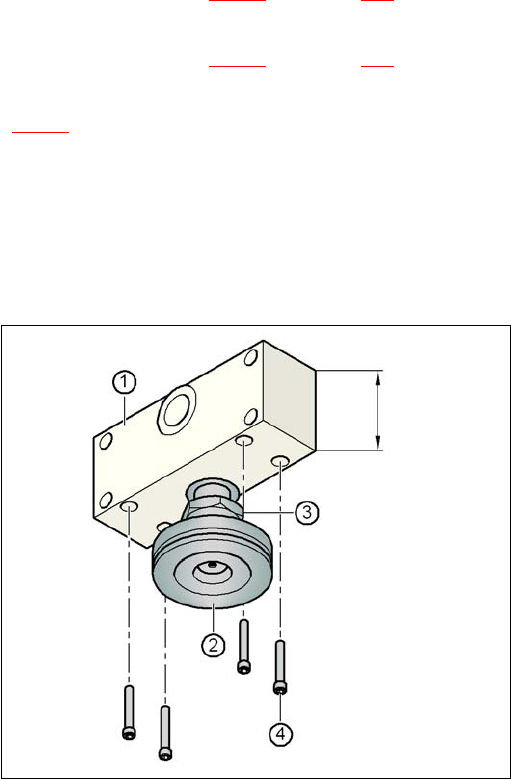

Obr. 4.3 - 5 Poloha distančního dílu pro transportní výšku 900 mm
4
(1) Výška distančního dílu 90 mm
(2) Středová noha stroje
(3) Pojistná matice M24
(4) Šroub s vnitřním šestihranem M12x80, 4 kusy
4 Instalace a uvedení do provozu Provozní návod SIPLACE, řada X
4.3 Instalace automatu Od verze softwaru 710.0 Vydání 12/2016
230
Zašroubujte závit středové nohy stroje do otvoru na spodní straně distančního dílu.
Oba distanční díly umístěte na spodní stranu stroje takto:
– Otvor distančního dílu na straně pneumatického napájení je po směru transportu desek
(viz pol. 4 na obr. 4.3 - 4
na straně 228).
– Otvor distančního dílu na straně elektrického napájení je proti směru transportu desek
(viz pol. 3 na obr. 4.3 - 4
na straně 228).
Upevněte každý distanční díl čtyřmi šrouby s vnitřním šestihranem M12x80 (viz pol. 4 na obr.
4.3 - 5
). K tomu použijte vložku do šroubováku velikosti 10 mm.
Nastavení transportní výšky desek 930 mm a 950 mm 4
Také pro transportní výšku desek 930 a 950 mm je potřeba distanční díl.
Otočte distanční díl tak, aby byla strana délky 122,5 mm ve svislém směru a otvor pro stře-
dovou nohu stroje dole.
4
Obr. 4.3 - 6 Poloha distančního dílu pro transportní výšku 930 a 950 mm
4
(1) Výška distančního dílu 122,5 mm
(2) Noha stroje
(3) Pojistná matice M24
(4) Šroub s vnitřním šestihranem M12x80, 4 kusy
122,5 mm
Provozní návod SIPLACE, řada X 4 Instalace a uvedení do provozu
Od verze softwaru 710.0 Vydání 12/2016 4.3 Instalace automatu
231
Zašroubujte závit středové nohy stroje do otvoru na spodní straně distančního dílu.
Oba distanční díly umístěte takto:
– Otvor distančního dílu na straně pneumatického napájení je po směru transportu desek
(viz pol. 4 na obr. 4.3 - 4
na straně 228).
– Otvor distančního dílu na straně elektrického napájení je proti směru transportu desek
(viz pol. 3 na obr. 4.3 - 4
na straně 228).
Upevněte každý distanční díl čtyřmi šrouby s vnitřním šestihranem M12x80 (viz pol. 4 na obr.
4.3 - 6
). K tomu použijte vložku do šroubováku velikosti 10 mm.
4.3.6.2 Předběžné nastavení výšky vnějších noh stroje
4
Obr. 4.3 - 7 Předběžné nastavení výšky vnějších noh stroje
(1) Stavěcí šroub M24x2x120 k nastavení výšky
(2) Vnější noha stroje
(3) Upínač
(4) Šroub s vnitřním šestihranem M24x90
(4)
(2)
(1)
(3)
