4 Instalace a uvedení do provozu Provozní návod SIPLACE, ř ada X 4.3 Instalace automatu Od verze softwaru 710.0 Vydání 12/2016 232 4 4 4 Opatr n ě povolte ob a šrouby s vnit ř ním šestihra nem M24x90 (pol. 2 n a obr . …
Provozní návod SIPLACE, řada X 4 Instalace a uvedení do provozu
Od verze softwaru 710.0 Vydání 12/2016 4.3 Instalace automatu
231
Zašroubujte závit středové nohy stroje do otvoru na spodní straně distančního dílu.
Oba distanční díly umístěte takto:
– Otvor distančního dílu na straně pneumatického napájení je po směru transportu desek
(viz pol. 4 na obr. 4.3 - 4
na straně 228).
– Otvor distančního dílu na straně elektrického napájení je proti směru transportu desek
(viz pol. 3 na obr. 4.3 - 4
na straně 228).
Upevněte každý distanční díl čtyřmi šrouby s vnitřním šestihranem M12x80 (viz pol. 4 na obr.
4.3 - 6
). K tomu použijte vložku do šroubováku velikosti 10 mm.
4.3.6.2 Předběžné nastavení výšky vnějších noh stroje
4

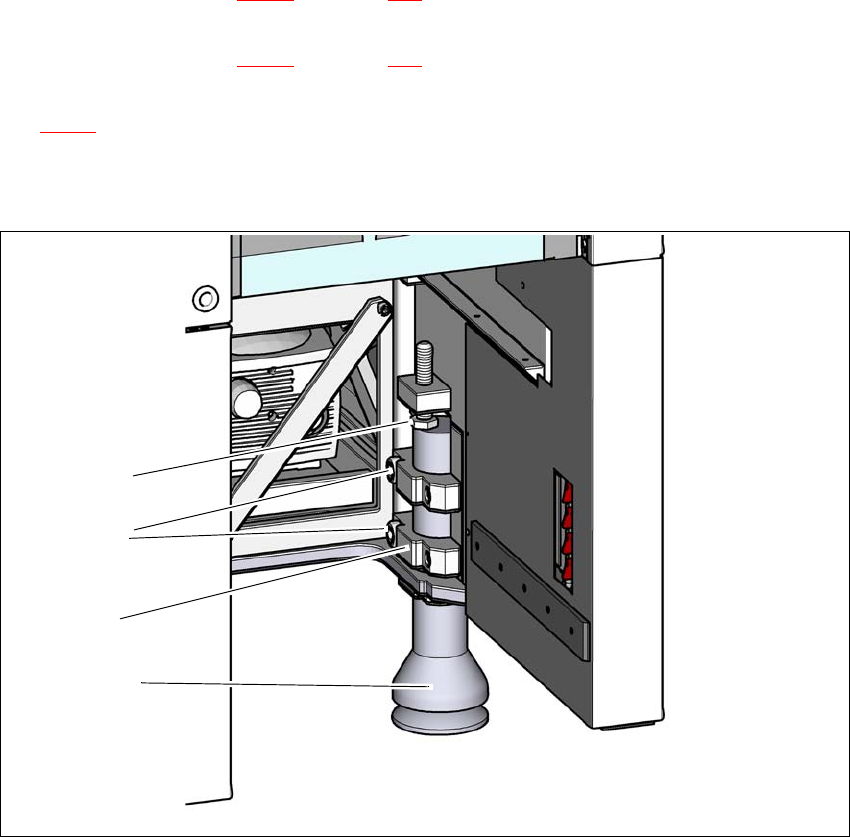

Obr. 4.3 - 7 Předběžné nastavení výšky vnějších noh stroje
(1) Stavěcí šroub M24x2x120 k nastavení výšky
(2) Vnější noha stroje
(3) Upínač
(4) Šroub s vnitřním šestihranem M24x90
(4)
(2)
(1)
(3)
4 Instalace a uvedení do provozu Provozní návod SIPLACE, řada X
4.3 Instalace automatu Od verze softwaru 710.0 Vydání 12/2016
232
4
4
4
Opatrně povolte oba šrouby s vnitřním šestihranem M24x90 (pol. 2 na obr. 4.3 - 7 na straně
231
) vložkou do šroubováku (velikost 19 mm) a vnější nohu stroje (pol. 1 na obr. 4.3 - 7 na
straně 231
) nechte pomalu sklouznout úplně dolů.
Použijte nohu stroje odpovídající požadované transportní výšce desek.
–Vnější noha stroje pro transportní výšku desek 900, 930 a 950 mm,
délka 439 mm, č. výrobku 03000890-02 (pol. 1 na obr. 4.3 - 4
na straně 228 )
Předběžně nastavte všechny vnější nohy stroje.
Mezi dolní stranou noh stroje a dolním okrajem rámu stroje musí být tyto vzdálenosti:
Nastavte stavěcí šroub M24x2x120 (pol. 3 na obr. 4.3 - 7 na straně 231) montážním otevře-
ným klíčem velikosti 36 tak, aby vzdálenost odpovídala transportní výšce podle této tabulky.
POZOR
Nebezpečí pořezání u skluzu na odpadní pásy!
Při otáčení stavěcího šroubu M24x2x120 k nastavení výšky (pol. 1 na obr. 4.3 - 7
na stra-
ně 231
) hrozí pořezání o ostré hrany skluzu na odpadní pásy.
Noste pevné ochranné rukavice.
VÝSTRAHA
Těžký díl stroje
Nohy stroje jsou velmi těžké. Při povolení jednotlivých šroubů mohou spadnout a způ-
sobit pohmoždění.
Při výměně noh je nutné stroj trochu nazvednout.
Dbejte na to, aby nikdo nebyl v nebezpečném prostoru. Při neúmyslném posunutí
nebo spuštění stroje hrozí pohmoždění.
VÝSTRAHA
Neposouvejte stroj!
Mohlo by dojít k poškození bočnic transportu.
Dávejte pozor, aby nedošlo k posunutí stroje a následnému poškození bočnic trans-
portu.
Transportní výška desky Vzdálenost od dolní strany nohy stroje
k dolnímu okraji rámu stroje
900 mm 190 mm
930 mm 220 mm
950 mm 240 mm
Provozní návod SIPLACE, řada X 4 Instalace a uvedení do provozu
Od verze softwaru 710.0 Vydání 12/2016 4.3 Instalace automatu
233
Teď automat opatrně spusťte vysokozdvižným vozíkem, aby nohy stroje rovnoměrně dosedly
na zem. Druhá osoba by měla v každém případě kontrolovat stabilní polohu automatu během
spouštění. Případně je třeba ještě trochu povolit upnutí vnějších noh stroje.
Opatrně spouštějte automat dále, aby se vnější nohy stroje dotkly stavěcích šroubů
M24x2x120 (pol. 3 na obr. 4.3 - 7
na straně 231) k nastavení výšky.
Dbejte na to, aby se středové nohy stroje (pol. 2 na obr. 4.3 - 4 na straně 228) ještě nedotýkaly
země. Případně středové nohy ještě trochu zašroubujte do automatu, resp. do distančního
dílu.
4
UPOZORNĚNÍ
Postup konečného nastavení automatu najdete v části 4.3.8.1
na straně 236.
