4 Instalace a uvedení do provozu Provozní návod SIPLACE, ř ada X 4.3 Instalace automatu Od verze softwaru 710.0 Vydání 12/2016 238 4 Obr . 4.3 - 1 1 P ř edb ě žné nastavení výšky vn ě jších noh stroje (1) S tav ě cí šrou…
Provozní návod SIPLACE, řada X 4 Instalace a uvedení do provozu
Od verze softwaru 710.0 Vydání 12/2016 4.3 Instalace automatu
237
4

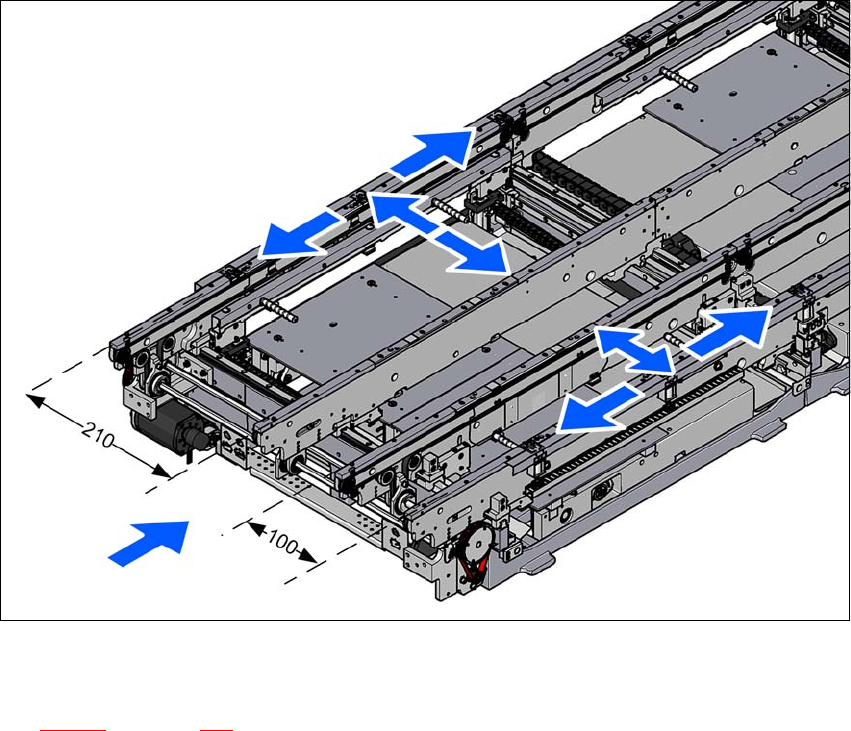

Obr. 4.3 - 10 Nastavení automatu ve směru os X a Y
Montážním otevřeným klíčem velikosti 36 nastavte stavěcí šroub M24x2x120 (pol. 1 na obr.
4.3 - 11
na straně 238) tak, aby při požadované transportní výšce desek nebyla na libele vo-
dováhy stroje žádná odchylka od nulového bodu.
4 Instalace a uvedení do provozu Provozní návod SIPLACE, řada X
4.3 Instalace automatu Od verze softwaru 710.0 Vydání 12/2016
238
4

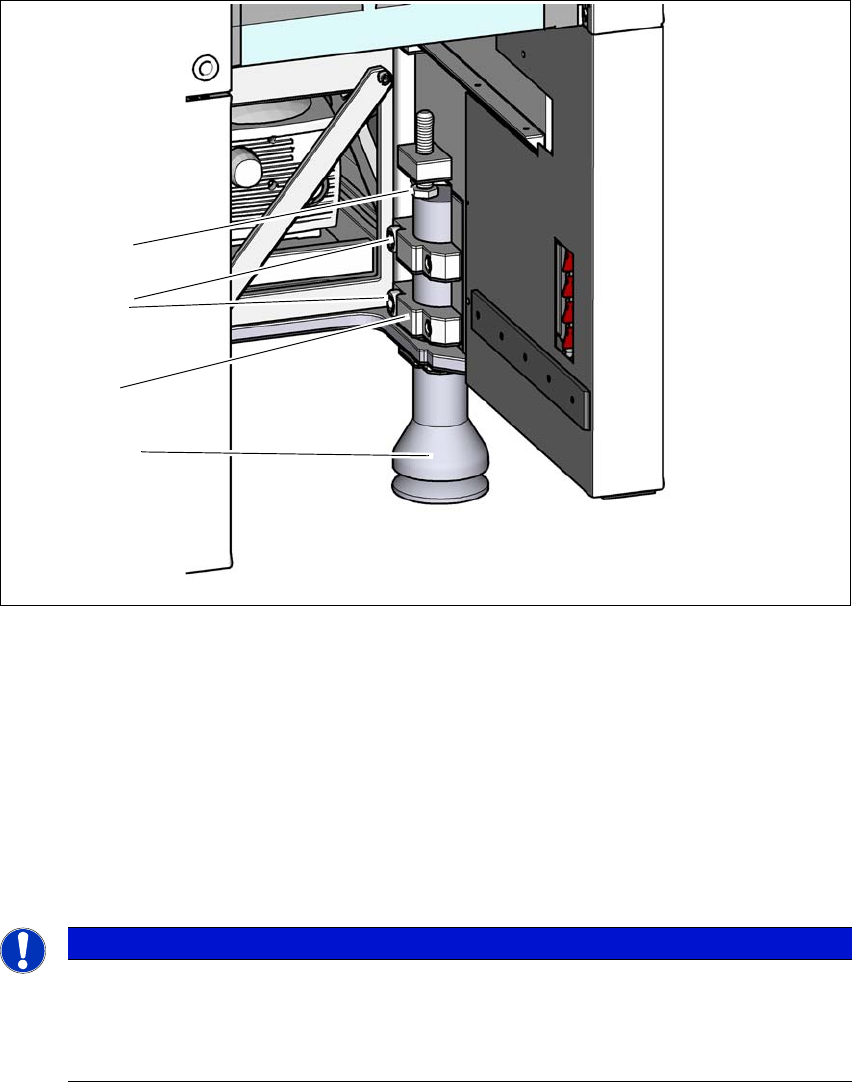

Obr. 4.3 - 11 Předběžné nastavení výšky vnějších noh stroje
(1) Stavěcí šroub M24x120 k nastavení výšky (M24x100 při výšce stroje 900 mm)
(2) Vnější noha stroje
(3) Upínač
(4) Šroub s vnitřním šestihranem M24x90
Zkontrolujte požadovanou transportní výšku desek.
Když je automat vyrovnaný, utažením šroubů s vnitřním šestihranem M24x90 (pol. 4) mo-
mentovým klíčem upněte upínače všech vnějších noh stroje (pol. 3).
4
Hákovým klíčem 135–145 vyšroubujte středové nohy stroje tak, aby pevně dosedaly na zem.
Dávejte pozor, abyste středové nohy stroje nevyšroubovali moc, jinak by se narušilo nasta-
vení automatu.
UPOZORNĚNÍ
Vibrace při menším utahovacím momentu!
Utahovací moment je 130 Nm. Při menším utahovacím momentu by mohl mít automat
tendenci vibrovat.
Používejte dostatečný utahovací moment.
(4)
(2)
(1)
(3)
Provozní návod SIPLACE, řada X 4 Instalace a uvedení do provozu
Od verze softwaru 710.0 Vydání 12/2016 4.3 Instalace automatu
239
4

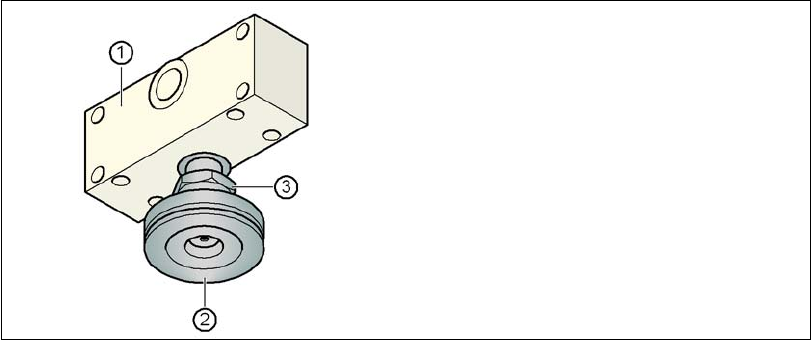

Obr. 4.3 - 12 Vyrovnání a zajištění středové nohy stroje
Zkontrolujte ještě jednou přesné vyrovnání automatu pomocí vodováhy stroje.
Montážním otevřeným klíčem velikosti 65 utáhněte pojistnou matici M24 (pol. 3).
(1) Distanční díl
(2) Středová noha stroje
(3) Pojistná matice M24
