1 Úvod Provozní návod SIPLACE, ř ada X 1.1 P ř ehled stroje Od verze softwaru 710.0 Vydání 12/2016 24 1.1.4 SIPLACE X4 S micro n 1 Obr . 1.1 - 4 Osazovací automat SIPLACE X4 S micron Osazovací automat SIPLACE X4 S micron…
Provozní návod SIPLACE, řada X 1 Úvod
Od verze softwaru 710.0 Vydání 12/2016 1.1 Přehled stroje
23
Pro zpracování součástek lze použít tři varianty osazování:
– Proces Collect&Place,
– Proces Pick&Place a
– Kombinaci procesů Collect&Place a Pick&Place (smíšený režim).
Osazovací automat SIPLACE X4i S micron má čtyři portály. Oba portály v oblasti osazování 1 a
oba portály v oblasti osazování 2 jsou otočené dovnitř.
Osazovací hlavy lze navzájem nezávisle rychle a přesně polohovat ve směrech X a Y pomocí li-
neárních motorů. Vyšší přesnosti je dosaženo použitím měřítek s vysokým rozlišením v kombinaci
s optimálními parametry os. Ke splnění těchto požadavků byly také upraveny snímací jednotky.
Osazovací automat SIPLACE X4i S micron má dvě oblasti osazování, jednoduchý transport nebo
dvojitý transport. V případě dvojitého transportu lze osazovat dvě desky současně.
Pro přípravu součástek jsou k dispozici čtyři stanoviště, která lze vybavit vozíky na součástky až
se 40 stopami.
1.1.3.1 Přehled konfigurací osazovací hlavy
1
1.1.3.2 Přehled konfigurací osazovací hlavy (od verze SR 707.1)
1
Oblast osazování 1 Oblast osazování 2
C&P20 M / C&P20 M C&P20 M / C&P20 M
Oblast osazování 1 Oblast osazování 2
C&P20 M / C&P20 M C&P20 M / C&P20 M
C&P20 M / C&P20 M CPP/CPP
1 Úvod Provozní návod SIPLACE, řada X
1.1 Přehled stroje Od verze softwaru 710.0 Vydání 12/2016
24
1.1.4 SIPLACE X4 S micron
1

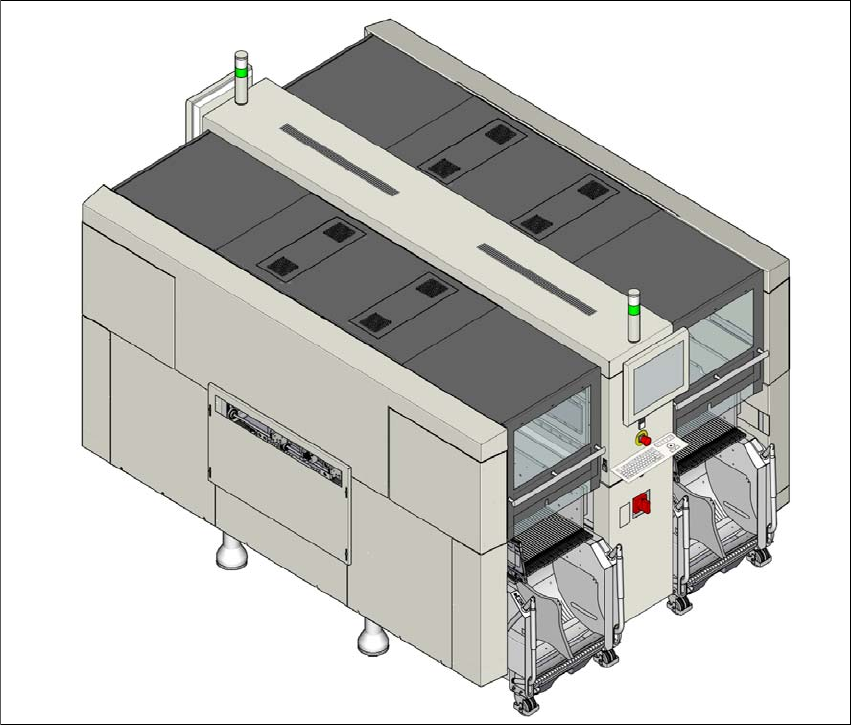

Obr. 1.1 - 4 Osazovací automat SIPLACE X4 S micron
Osazovací automat SIPLACE X4 S micron je charakteristický
– Zvýšenou přesností měřítek s vysokým rozlišením,
– Maximální optimalizací výkonu díky parametrům os s optimální přesností,
– Propracovanými strategiemi vybavování,
– Maximálními osazovacími výkony i pro nejnáročnější procesy.
Pro zpracování součástek lze použít tři varianty osazování:
– Proces Collect&Place,
– Proces Pick&Place a
– Kombinaci procesů Collect&Place a Pick&Place (smíšený režim).
Osazovací automat SIPLACE X4 S micron má čtyři portály. Oba portály v oblasti osazování 1 jsou
otočené ke stanovišti 4. Oba portály v oblasti osazování 2 jsou otočené ke stanovišti 2.
Provozní návod SIPLACE, řada X 1 Úvod
Od verze softwaru 710.0 Vydání 12/2016 1.1 Přehled stroje
25
Osazovací hlavy lze navzájem nezávisle rychle a přesně polohovat ve směrech X a Y pomocí li-
neárních motorů. Vyšší přesnosti je dosaženo použitím měřítek s vysokým rozlišením v kombinaci
s optimálními parametry os. Ke splnění těchto požadavků byly také upraveny snímací jednotky.
Osazovací automat SIPLACE X4 S micron má dvě oblasti osazování, jednoduchý transport nebo
dvojitý transport. V případě dvojitého transportu lze osazovat dvě desky současně.
Pro přípravu součástek jsou k dispozici čtyři stanoviště, která lze vybavit vozíky na součástky až
se 40 stopami. Na stanovištích 2/3 nebo 1/4 lze stoly v příslušné oblasti osazování nakonfigurovat
do vnitřní nebo vnější polohy.
1.1.4.1 Přehled konfigurací osazovací hlavy
1
1.1.4.2 Přehled konfigurací osazovací hlavy (od verze SR 707.1)
1
Oblast osazování 1 Oblast osazování 2
C&P20 M / C&P20 M C&P20 M / C&P20 M
Oblast osazování 1 Oblast osazování 2
C&P20 M / C&P20 M C&P20 M / C&P20 M
C&P20 M / C&P20 M CPP/CPP
