Provozní návod SIPLACE, ř ada X 4 Instalace a uvedení do provozu Od verze softwaru 710.0 Vydání 12/2016 4.4 P ř izp ů sobení vozíku na sou č ástky podle trans portní výšky desek 243 4.4.1 Výstražná upozorn ě ní 4 4.4.2 N…
4 Instalace a uvedení do provozu Provozní návod SIPLACE, řada X
4.4 Přizpůsobení vozíku na součástky podle transportní výšky desek Od verze softwaru 710.0 Vydání 12/2016
242
4.4 Přizpůsobení vozíku na součástky podle transportní
výšky desek
Vozík na součástky lze nastavit snadno v několika krocích nastavit na následující transportní
výšky desek:
900 mm 4
930 mm (standardní výška) 4
950 mm (výška SMEMA) 4
4

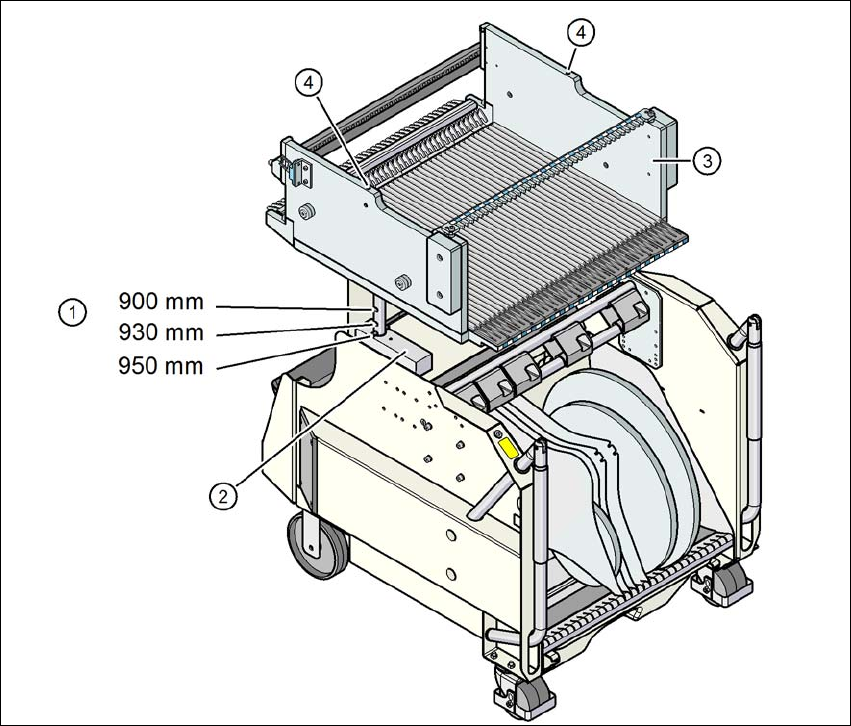

Obr. 4.4 - 1 Vozík na součástky
(1) Otvory pro transportní výšky obvodových desek 900, 930 a 950 mm.
(2) Špalík
(3) Stůl na součástky
(4) Otvory M8 pro připevnění montážní pomůcky
Provozní návod SIPLACE, řada X 4 Instalace a uvedení do provozu
Od verze softwaru 710.0 Vydání 12/2016 4.4 Přizpůsobení vozíku na součástky podle transportní výšky desek
243
4.4.1 Výstražná upozornění
4
4.4.2 Nástroje a pomocné prostředky
Pro výškové nastavení vozíku součástek potřebujete následující nástroje a pomocné prostředky:
– Montážní pomůcka (č. výrobku 03015976-xx)
– Zvedací přípravek pro zvedání stolu vozíků součástek, nosnost minimálně 80 kg
4.4.3 Změna výšky vozíku na součástky
4
Montážní pomůcku upevněte pomocí dvou šroubů s vnitřním šestihranem M8 x 50 na stůl na
součástky. K dispozici jsou dva různé otvory - pro stůl na součástky 60 a pro stůl na součástky
30.
Háky závěsného zařízení zavěste do oka.
Povolte upevňovací šrouby a stůl na součástky zdvihněte do požadované polohy.
Namontujte upevňovací šrouby a utáhněte je.
VÝSTRAHA
Nastavení výšky vozíků na součástky certifikovanými pracovníky!
Výšku vozíků na součástky smějí měnit jen technici společnosti ASM Assembly Systems
GmbH&Co.KG nebo certifikovaní pracovníci.
Přitom dbejte platných bezpečnostních předpisů.
Když chcete nastavit výšku stolu na součástky, sundejte z něho všechny podávací
moduly.
VÝSTRAHA
Nebezpečí poškození!
Při nazvedávání a spouštění stolu na součástky může dojít k deformacím.
Sundejte všechny podávací moduly ze stolu na součástky.
Na stůl na součástky namontujte pro seřízení výšky montážní pomůcku.
4 Instalace a uvedení do provozu Provozní návod SIPLACE, řada X
4.5 Přizpůsobení kanálu na prázdné pásy podle výšky součástek Od verze softwaru 710.0 Vydání 12/2016
244
4.5 Přizpůsobení kanálu na prázdné pásy podle výšky
součástek

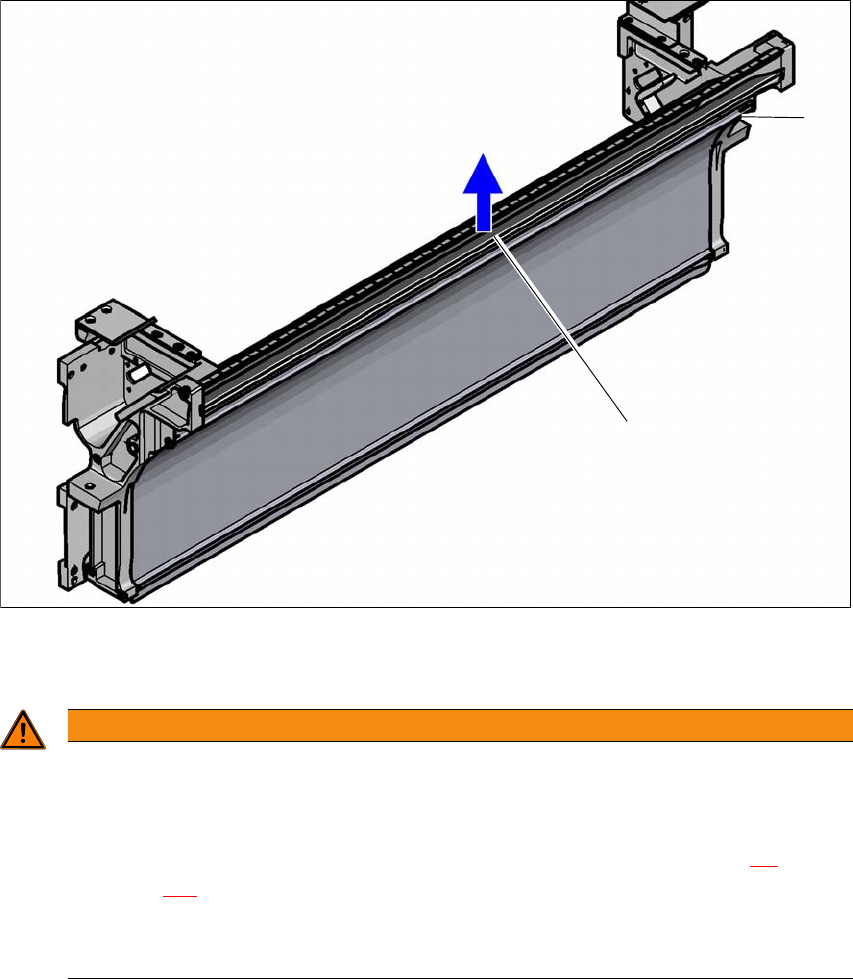

Při použití podávacích modulů, které zpracovávají pásy s výškou kapes > 8 mm, je nutné odstranit
dělicí plech (1).
4
(1) Dělící plech pro pásy > 8 mm, vyndávací
(2) Upevňovací šrouby
4
Povolte upevňovací šrouby.
Vytáhněte dělicí plech.
VÝSTRAHA
Odstranění dělicího plechu!
Pro demontáž dělícího plechu vypněte automat hlavním vypínačem.
Oddělte automat od elektrické sítě a od napájení tlakovým vzduchem.
Zajistěte automat proti opětovnému zapnutí způsobem popsaným v části 2.9 na
straně 104
.
Počkejte tak dlouho až provozní tlak řezacího přístroje klesne na 0 MPa.
Nesahejte do vnitřku kanálu pro vedení prázdných pásů.
(1)
