Provozní návod SIPLACE, řada X 5 Činnosti na stroji
Od verze softwaru 710.0 Vydání 12/2016 5.3 Zapnutí linky SIPLACE
257
5

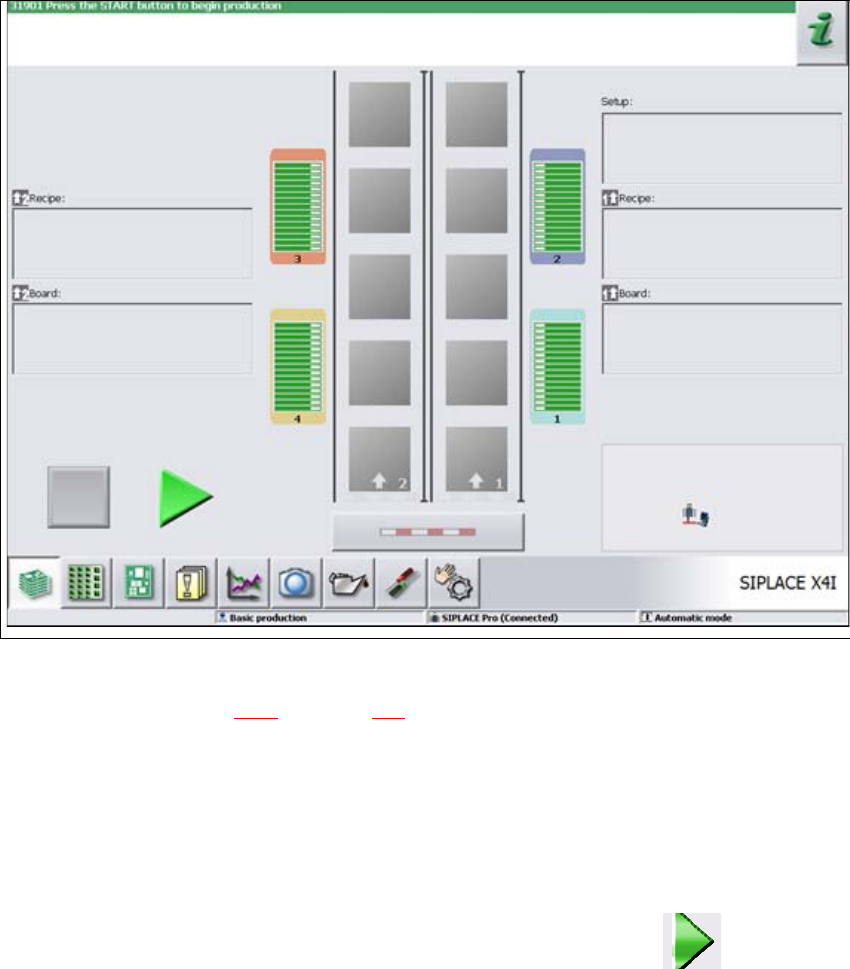

Obr. 5.3 - 1 Náhled „Výroba“ po načtení softwaru stanice (příklad automatu SIPLACE X4i)
Ve stavovém poli (viz část 5.5.1 na straně 262) se zobrazuje aktuální stav stanice a akce, kterou
máte provést.
Při požadavku "Stlačte tlačítko start" stlačte tlačítko start.
Tlačítka start se nachází na vstupní straně, výstupní straně a na ovládacích pultech na levé
a na pravé straně stanice.
Provede se referenční chod. Po dokončení referenčního chodu je stanice připravena k pro-
vozu.
V pracovní oblasti uživatelského rozhraní se zobrazí (aktivuje) symbol .
5 Činnosti na stroji Provozní návod SIPLACE, řada X
5.3 Zapnutí linky SIPLACE Od verze softwaru 710.0 Vydání 12/2016
258
5.3.5 Reakce tlačítka Start u stroje
Reakce tlačítka start lze nastavit.
Otevřete náhled „Kontrola snímačů a funkcí“ (viz část 5.5.3 na straně 263).
Jsou možná následující nastavení:
Automatické spuštění výroby 5
Standardní nastavení.
Při stlačení tlačítka start, se automaticky spustí výroba.
Stav výroby se nezmění 5
Například pro kalibraci a zkoušení stroje.
Při stlačení tlačítka start se jen sepne proudový okruh, ale výroba se bezprostředně nespustí.
5
5.3.6 Vývojový diagram Zapnutí linky SIPLACE
Následující vývojový diagram ukazuje akce, které proběhnou po zapnutí linky SIPLACE.
POZOR
Funkce stroje lze ihned spustit pomocí grafického rozhraní nezávisle na nastavení tlačít-
ka Start. Pokud je proudový okruh již sepnut, není nutné žádné další potvrzení tlačítkem
Start stroje.
Provozní návod SIPLACE, řada X 5 Činnosti na stroji
Od verze softwaru 710.0 Vydání 12/2016 5.3 Zapnutí linky SIPLACE
259
5
Obr. 5.3 - 2 Vývojový diagram "Zapnutí linky SIPLACE"
Počítač stanice
Zapnutí
Kontrola vybavení
(přistavení podávacích modulů)
Učení značek (teach)
Naložení desek
Stisknutí tlačítka Start
Čekání na referenční chod
Zasunutí desky
Čekání na desku
Kontrola vybavení
(pokud je stůl označen červeně)
Popř. Změna konfigurace pipet
Kontrola pipet
Značky
OK?
Závady ve sto-
pě
Osazování
Kontrola vybavení
Plné obsazení stop
Osazování
Deska na výstupním
pásu
Kurzíva Provede, popř. hlásí stanice
Ano
Ano
Ne
Ne
Úlohy na stroji
Download-asistent
Programovací systém
Úkoly
Potvrzení změny vybavení v prů-
vodci stahováním
Tučné písmo: činnost obsluhy
