1 Úvod Provozní návod SIPLACE, ř ada X 1.1 P ř ehled stroje Od verze softwaru 710.0 Vydání 12/2016 26 1.1.5 SIPLACE X3 S 1 Obr . 1.1 - 5 Osazovací automat SIPLACE X3 S Osazovací automat SIPLACE X3 S je charakteristický –…
Provozní návod SIPLACE, řada X 1 Úvod
Od verze softwaru 710.0 Vydání 12/2016 1.1 Přehled stroje
25
Osazovací hlavy lze navzájem nezávisle rychle a přesně polohovat ve směrech X a Y pomocí li-
neárních motorů. Vyšší přesnosti je dosaženo použitím měřítek s vysokým rozlišením v kombinaci
s optimálními parametry os. Ke splnění těchto požadavků byly také upraveny snímací jednotky.
Osazovací automat SIPLACE X4 S micron má dvě oblasti osazování, jednoduchý transport nebo
dvojitý transport. V případě dvojitého transportu lze osazovat dvě desky současně.
Pro přípravu součástek jsou k dispozici čtyři stanoviště, která lze vybavit vozíky na součástky až
se 40 stopami. Na stanovištích 2/3 nebo 1/4 lze stoly v příslušné oblasti osazování nakonfigurovat
do vnitřní nebo vnější polohy.
1.1.4.1 Přehled konfigurací osazovací hlavy
1
1.1.4.2 Přehled konfigurací osazovací hlavy (od verze SR 707.1)
1
Oblast osazování 1 Oblast osazování 2
C&P20 M / C&P20 M C&P20 M / C&P20 M
Oblast osazování 1 Oblast osazování 2
C&P20 M / C&P20 M C&P20 M / C&P20 M
C&P20 M / C&P20 M CPP/CPP
1 Úvod Provozní návod SIPLACE, řada X
1.1 Přehled stroje Od verze softwaru 710.0 Vydání 12/2016
26
1.1.5 SIPLACE X3 S
1

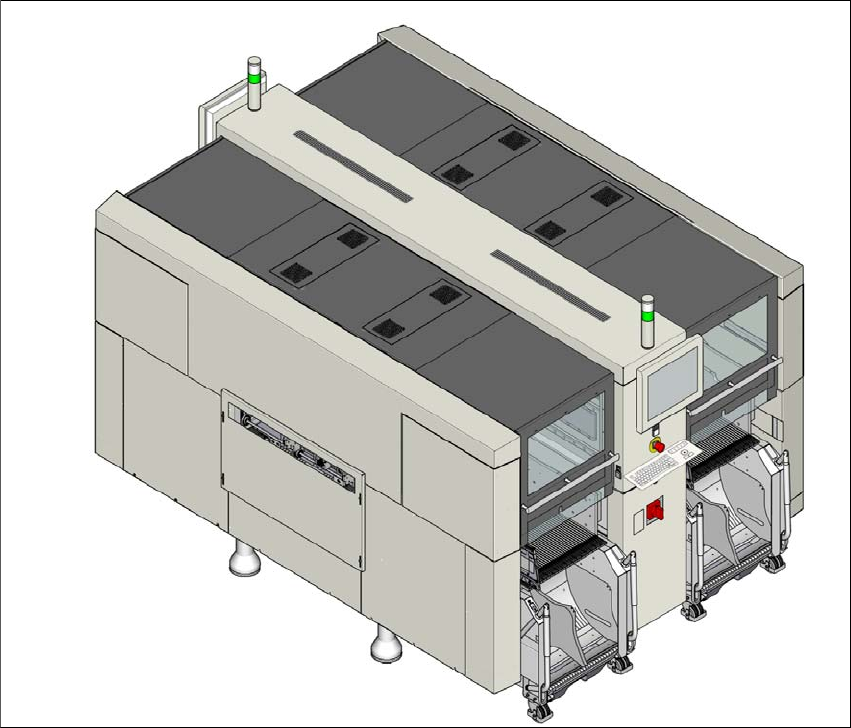

Obr. 1.1 - 5 Osazovací automat SIPLACE X3 S
Osazovací automat SIPLACE X3 S je charakteristický
– Nejvyšší přesností,
– Propracovanou optimalizací výkonu,
– Propracovanými strategiemi vybavování,
– Osazovacími výkony i pro nejnáročnější procesy.
Provozní návod SIPLACE, řada X 1 Úvod
Od verze softwaru 710.0 Vydání 12/2016 1.1 Přehled stroje
27
Pro zpracování součástek lze použít tři varianty osazování:
– Proces Collect&Place,
– Proces Pick&Place a
– Kombinaci procesů Collect&Place a Pick&Place (smíšený režim).
Osazovací automat SIPLACE X3 S má dvě oblasti osazování, jednoduchý transport nebo dvojitý
transport. V případě dvojitého transportu lze osazovat dvě desky současně.
Pro přípravu součástek jsou k dispozici čtyři stanoviště, která lze vybavit vozíky na součástky až
se 40 stopami.
Osazovací automat SIPLACE X3 S má tři portály. Oba portály v oblasti osazování 1 jsou otočené
ke stanovišti 4. Portál v oblasti osazování 2 je otočený ke stanovišti 2.
Osazovací hlavy lze navzájem nezávisle rychle a přesně polohovat ve směrech X a Y pomocí li-
neárních motorů.
1.1.5.1 Přehled konfigurací osazovací hlavy
1
CPP_H = Multistar CPP ve vysoké montážní poloze
CPP_L = Multistar CPP v nízké montážní poloze
Oblast osazování 1 Oblast osazování 2
C&P20 / C&P 20 C&P20
C&P20 / C&P 20 CPP_L
C&P20 / C&P 20 CPP_H
CPP_L / CPP_L CPP_L
CPP_H / CPP_H CPP_H
CPP_L / CPP_L CPP_H
C&P20 / C&P 20 TH
CPP_L / CPP_L TH
CPP_H / CPP_H TH
TH / TH TH
