Provozní návod SIPLACE, řada X 5 Činnosti na stroji
Od verze softwaru 710.0 Vydání 12/2016 5.3 Zapnutí linky SIPLACE
259
5

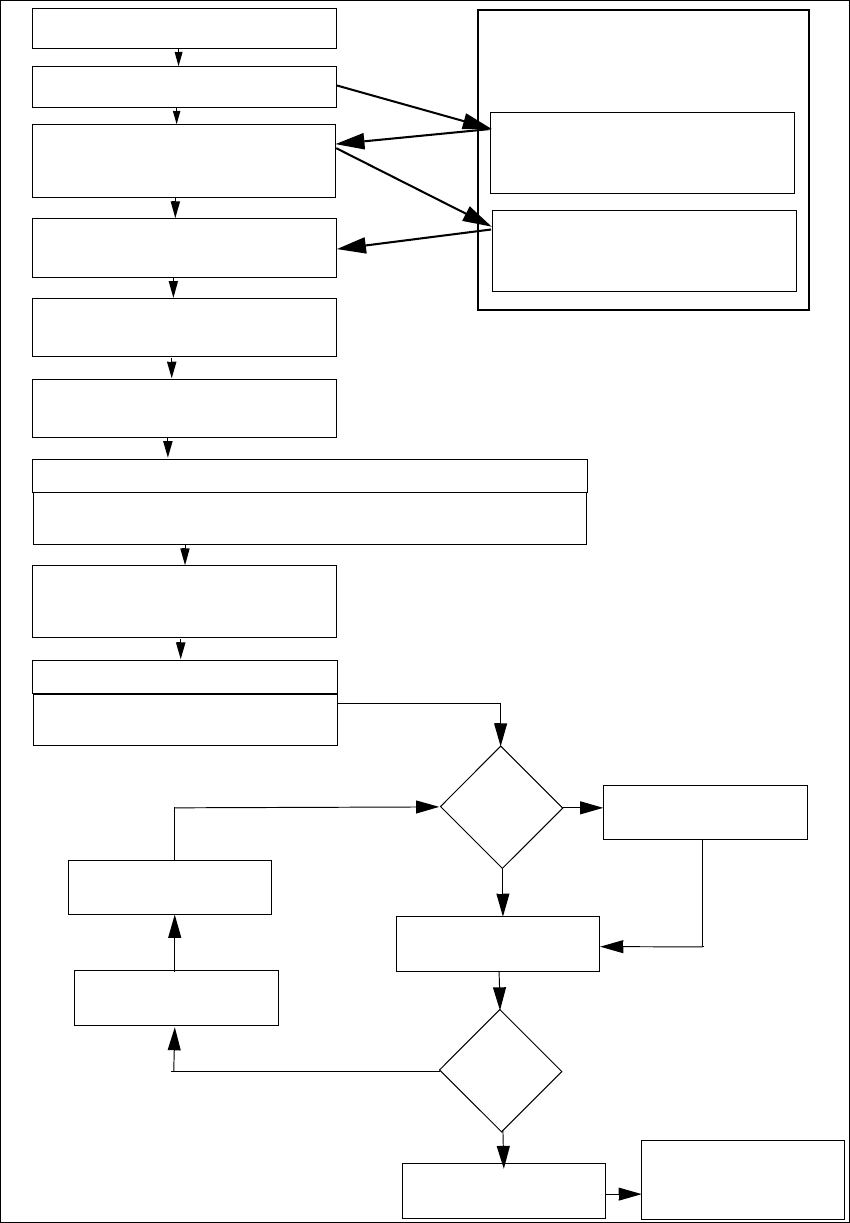

Obr. 5.3 - 2 Vývojový diagram "Zapnutí linky SIPLACE"
Počítač stanice
Zapnutí
Kontrola vybavení
(přistavení podávacích modulů)
Učení značek (teach)
Naložení desek
Stisknutí tlačítka Start
Čekání na referenční chod
Zasunutí desky
Čekání na desku
Kontrola vybavení
(pokud je stůl označen červeně)
Popř. Změna konfigurace pipet
Kontrola pipet
Značky
OK?
Závady ve sto-
pě
Osazování
Kontrola vybavení
Plné obsazení stop
Osazování
Deska na výstupním
pásu
Kurzíva Provede, popř. hlásí stanice
Ano
Ano
Ne
Ne
Úlohy na stroji
Download-asistent
Programovací systém
Úkoly
Potvrzení změny vybavení v prů-
vodci stahováním
Tučné písmo: činnost obsluhy
5 Činnosti na stroji Provozní návod SIPLACE, řada X
5.4 Vypnutí linky SIPLACE Od verze softwaru 710.0 Vydání 12/2016
260
5.4 Vypnutí linky SIPLACE
5
5.4.1 Vypnutí stanic
Při vypnutí stanice postupujte následovně:
Ukončete všechny osazovací procesy tak, aby už ve stroji nebyly žádné desky.
Zkontrolujte, zda jsou osy Z všech osazovacích hlav ve své horní koncové poloze.
Zkontrolujte, zda nejsou na osazovacích hlavách ještě součástky a popřípadě je odstraňte.
Ukončete software na počítači stanice prostřednictvím náhledu
Nastavení --> Nastavení stroje --> Vypnout stroj...
Pokud je počítač vypnut, vypněte stanici pomocí hlavního vypínače.
5.4.2 Ukončení aplikace SIPLACE Pro (Windows)
V liště menu SIPLACE Pro jděte na Objekt --> Ukončit.
Ukončete na počítači všechny ostatní programy.
V menu start ve Windows přejděte na vypnout počítač.
POZOR
Při vypnutí linky bezpodmínečně dodržujte postup popsaný dále.
Provozní návod SIPLACE, řada X 5 Činnosti na stroji
Od verze softwaru 710.0 Vydání 12/2016 5.5 Uživatelské rozhraní
261
5.5 Uživatelské rozhraní
Uživatelské rozhraní je rozděleno na části popsané dále.
5
Obr. 5.5 - 1 Součásti uživatelského rozhraní v náhledu „Výroba“ (příklad automatu SIPLACE X4i)
Legenda
(1) Stavové pole (zobrazování stavu a chyb)
(2) Oblast zpracování / oblast zobrazení
(3) Lišta ikon
(4) Informační řádek
(5) Zobrazení změněných konfigurací a přídavných příslušenství, např. provoz s čárovým kódem
(1)
(2)
(3)
(4)
(5)
